SWP-G Super Short Flex Type Universal Joint Coupling

SWP-G Super Short Flex Type Universal Joint Coupling

Raydafon's SWP-G Super Short Flex Type Universal Joint Coupling ແມ່ນສິ່ງທີ່ທ່ານກໍາລັງຊອກຫາ. ມັນຖືກສ້າງຂຶ້ນໂດຍສະເພາະສໍາລັບການຕິດຕັ້ງທີ່ຫນາແຫນ້ນທີ່ທຸກນິ້ວນັບ, ໂດຍບໍ່ມີການ skimping ສຸດພະລັງງານທີ່ທ່ານຕ້ອງການ.


High-Torque Coupling ສໍາລັບພື້ນທີ່ແຫນ້ນຫນາແລະເຄື່ອງຈັກຫນັກ

ໃນເວລາທີ່ເຄື່ອງມືກໍ່ສ້າງຫຼືເຄື່ອງເກັບກ່ຽວກະສິກໍາຕ້ອງການ aການເຊື່ອມສານຮ່ວມກັນທົ່ວໄປທີ່ເຫມາະກັບພື້ນທີ່ໃກ້ຊິດແຕ່ຍັງສະຫນອງແຮງບິດໃຫຍ່, Raydafon SWP-G ຖືກສ້າງຂຶ້ນສໍາລັບວຽກ. ການອອກແບບສັ້ນທີ່ສຸດ, ອົງປະກອບທີ່ມີຄວາມຍືດຫຍຸ່ນ, ແລະແຮງບິດສູງສຸດ 224 kN·m — ບໍ່ມີການປະນີປະນອມໃນການປະຕິບັດ.

225–350ມມ

ເສັ້ນຜ່າສູນກາງ gyration

224kN·m

ແຮງບິດສູງສຸດ

5°

ການ​ຈັດ​ມຸມ​ຜິດ​ປົກ​ກະ​ຕິ​

ISO 9001

ມາດຕະຖານຄຸນນະພາບ

ພະລັງງານກະທັດລັດ

Super Short, ສ້າງຂຶ້ນສໍາລັບການປະກອບທີ່ແຫນ້ນຫນາ

ການອອກແບບ "ສັ້ນທີ່ສຸດ" ບໍ່ພຽງແຕ່ເປັນປ້າຍຊື່ເທົ່ານັ້ນ - ມັນບີບເຂົ້າໄປໃນຈຸດທີ່ແຫນ້ນຫນາທີ່ເຄື່ອງເຊື່ອມຕໍ່ອື່ນໆບໍ່ສາມາດເຂົ້າຫາໄດ້. ເສັ້ນຜ່າສູນກາງ Gyration 225mm ຫາ 350mm ເຫມາະກັບອຸປະກອນຫນັກຂະຫນາດກາງ.

ໃນຖານະທີ່ເປັນຂໍ້ຕໍ່ຮ່ວມກັນແບບ flex universal ສັ້ນ, ມັນຈັດການຄວາມຜິດທາງມຸມໄດ້ເຖິງ 5 ອົງສາ ໃນຂະນະທີ່ມີແຮງບິດເຖິງ 224 kN·m. ອົງປະກອບທີ່ມີຄວາມຍືດຫຍຸ່ນໃນຕົວຈະດູດເອົາການສັ່ນສະເທືອນແລະການສັ່ນສະເທືອນເພື່ອໃຫ້ພາກສ່ວນອື່ນໆບໍ່ຖືກໃສ່.

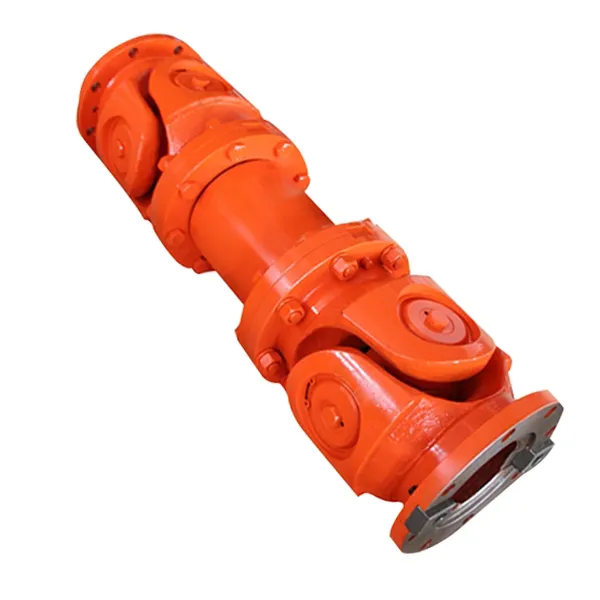

Raydafon SWP-G super short flex type universal joint coupling

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

ຫ້າແບບມາດຕະຖານຈາກ SWP225G ຫາ SWP350G. ແຮງບິດຕັ້ງແຕ່ 56 kN·m ຫາ 224 kN·m. ຂະຫນາດທີ່ກໍາຫນົດເອງມີຢູ່ໃນການຮ້ອງຂໍ.

ຕົວແບບ D (ມມ) Tn (kN·m) Tf (kN·m) β≤ L (ມມ) ມ (ກິໂລ)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

ຫມາຍເຫດ: ຕົວຢ່າງເຄື່ອງຫມາຍ — ເສັ້ນຜ່າສູນກາງ gyration D = 315mm, ຄວາມຍາວການຕິດຕັ້ງ L = 620mm, ປະເພດ G ສັ້ນບໍ່ມີປະເພດ flex: SWP315GX620 coupling.

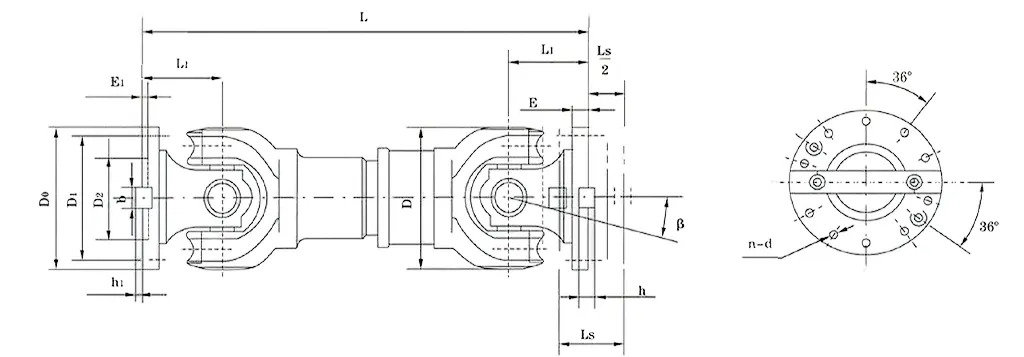

SWP-G coupling dimension drawing

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ສ້າງຂຶ້ນສໍາລັບຈຸດທີ່ໃກ້ຊິດທີ່ທ່ານຕ້ອງການທັງຄວາມຍືດຫຍຸ່ນແລະພະລັງງານ. ຍ້າຍແຮງບິດຢ່າງມີປະສິດທິພາບໃນພື້ນທີ່ທີ່ບໍ່ມີບ່ອນຫວ່າງສຳລັບພາກສ່ວນທີ່ໜາແໜ້ນ, ເຖິງແມ່ນວ່າ shafts ບໍ່ສອດຄ່ອງກັນຢ່າງສົມບູນ.

ອຸປະກອນກໍ່ສ້າງ

ລົດຂຸດ ແລະລົດຕັກມີຊ່ອງຫວ່າງທີ່ແໜ້ນໜາ ເຊິ່ງພາກສ່ວນຕ່າງໆຂັດກັນ. SWP-G ເຫມາະໃນ, ດູດເອົາການສັ່ນສະເທືອນແລະການຈັດການການເຄື່ອນໄຫວຄົງທີ່.

ເຄື່ອງຈັກກະສິກໍາ

ລົດໄຖນາ ໄຖນາບໍ່ລຽບ ແລະລົດເກັບກ່ຽວໃນພື້ນທີ່ທີ່ຫຍຸ້ງຍາກ. ປັບຕົວເຂົ້າກັບມຸມທີ່ຜິດພາດຈາກການເຮັດວຽກນອກຖະໜົນ, ຫຼຸດຜ່ອນການສວມໃສ່.

ການຕັ້ງຄ່າທະເລ

ຕູ້ເຄື່ອງເຄື່ອງຈັກແໜ້ນໜາຢູ່ເທິງເຮືອ. ການກໍ່ສ້າງທີ່ທົນທານຕໍ່ການກັດກ່ອນຈັດການກັບນ້ໍາເຄັມແລະການໂຫຼດແບບເຄື່ອນໄຫວຈາກຄື້ນຟອງແລະການຂັບເຄື່ອນ.

ພະລັງງານທົດແທນ

ກັງຫັນລົມ ແລະເຄື່ອງຕິດຕາມແສງຕາເວັນຕ້ອງການການຄວບຄຸມທີ່ຊັດເຈນໃນພື້ນທີ່ຈໍາກັດ. ແຮງບິດສູງທີ່ມີ backlash ພຽງເລັກນ້ອຍແລະການບໍາລຸງຮັກສາຕ່ໍາ.

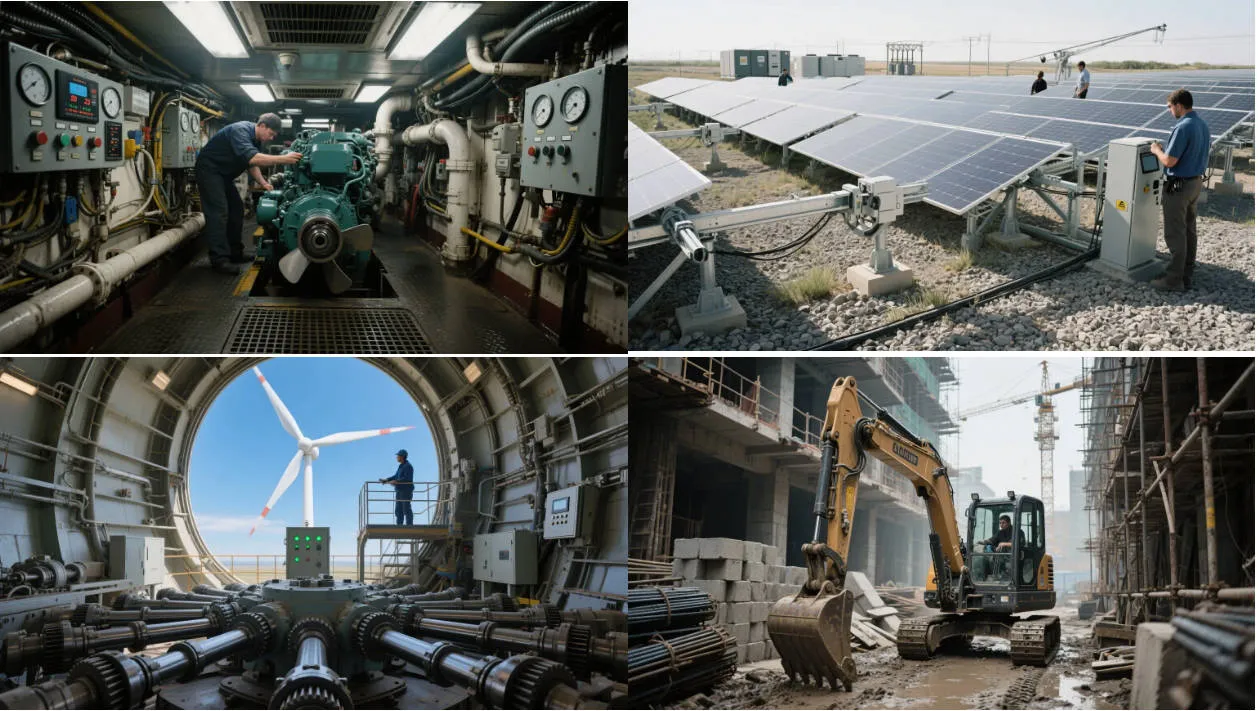

SWP-G coupling applications

ຄຸນສົມບັດຜະລິດຕະພັນ

ການກໍ່ສ້າງກະທັດຮັດ, ແຮງບິດສູງ, ວັດສະດຸທົນທານ, ແລະການຕໍ່ຕ້ານ corrosion - ວິສະວະກໍາສໍາລັບຫນ້າທີ່ຢ່າງຕໍ່ເນື່ອງໃນສະພາບແວດລ້ອມທີ່ຕ້ອງການ.

ອົງປະກອບ Flex ແຮງບິດສູງ

ອົງປະກອບ flex ຂັ້ນສູງສາມາດຈັດການ misalignments ເປັນລ່ຽມຂະຫນາດໃຫຍ່ໂດຍບໍ່ມີການປະນີປະນອມປະສິດທິພາບ. ເຫມາະສໍາລັບສະພາບແວດລ້ອມແບບເຄື່ອນໄຫວທີ່ shafts ປ່ຽນ.

ວັດສະດຸທົນທານ

ອົງປະກອບຂອງເຫຼັກກ້າ ແລະທອງແດງທີ່ມີຄວາມເຂັ້ມແຂງສູງຕ້ານການສວມໃສ່ແລະຄວາມເຫນື່ອຍລ້າພາຍໃຕ້ການດໍາເນີນງານທີ່ບໍ່ຢຸດ. ດູດອາການຊ໊ອກເພື່ອຮັກສາການສົ່ງໄຟຟ້າຢ່າງບໍ່ຢຸດຢັ້ງ.

ການຕິດຕັ້ງໄວ

ການ​ເຊື່ອມ​ຕໍ່ Bolted ຫຼື keyed ຕິດ​ໄວ​ແລະ​ຕັດ​ເວ​ລາ​ບໍາ​ລຸງ​ຮັກ​ສາ. ຈັດການການເຄື່ອນໄຫວຕາມແກນໄດ້ດີ — ບໍ່ມີການເລື່ອນ ຫຼື ຜິດປົກກະຕິເນື່ອງຈາກພາກສ່ວນຕ່າງໆປ່ຽນໄປ.

ຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນ

ການເຄືອບປ້ອງກັນຢືນເຖິງນ້ໍາເຄັມແລະສະພາບແວດລ້ອມທີ່ຮຸນແຮງ. ເຮັດວຽກໄດ້ດີເປັນສາຍເຊື່ອມຮ່ວມກັນທົ່ວໄປທາງທະເລສໍາລັບລະບົບ propulsion.

SWP-G coupling features

ມັນເຮັດວຽກແນວໃດ

ການສົ່ງແຮງບິດທີ່ຍືດຫຍຸ່ນ - ຂົວລະຫວ່າງ shafts ທີ່ສາມາດເຄື່ອນຍ້າຍເລັກນ້ອຍໂດຍບໍ່ມີການທໍາລາຍການເຊື່ອມຕໍ່.

ແກນຂາເຂົ້າ ແກນປ້ອນເຂົ້າຈະໝຸນແລະຍ້າຍອົງປະກອບທີ່ຍືດຫຍຸ່ນ.
ງໍອົງປະກອບທີ່ມີຄວາມຍືດຫຍຸ່ນ ອົງປະກອບ Elastomeric ຈັດການການປ່ຽນເປັນລ່ຽມ, ແກນ, ແລະ radial ໂດຍບໍ່ມີການສູນເສຍພະລັງງານ.
ແຮງບິດໂອນໄປຫາ shaft ຜົນຜະລິດ ອົງປະກອບທີ່ຢືດຢຸ່ນຈະສົ່ງແຮງບິດໄປໃສ່ shaft ຜົນຜະລິດໂດຍການ flexing ພຽງພໍ - ບໍ່ jerks, ບໍ່ມີການຢຸດຢ່າງກະທັນຫັນ.
ການສັ່ນສະເທືອນຖືກດູດຊຶມ ໃນສະພາບແວດລ້ອມທາງທະເລຫຼືພື້ນທີ່ທີ່ຫຍາບຄາຍ, ການອອກແບບ flex ເຮັດໃຫ້ເກີດການສັ່ນສະເທືອນແລະການສັ່ນສະເທືອນ, ຍືດອາຍຸການບໍລິການ.

ການທົບທວນຄືນຂອງລູກຄ້າ

ຄວາມຄິດເຫັນຈາກວິສະວະກອນແລະທີມງານບໍາລຸງຮັກສາທີ່ໃຊ້ SWP-G ໃນການຜະລິດ.

⭐⭐⭐⭐⭐

"ມັນເຄັ່ງຄັດ, ຮັບມືກັບວຽກງານທີ່ມີແຮງບິດສູງໂດຍບໍ່ຕ້ອງເສຍເຫື່ອ. ຫຼັງຈາກແລ່ນຫຼາຍເດືອນ, ພວກເຮົາບໍ່ເຄີຍເຫັນການສວມໃສ່."

Li Jian — ວິ​ສະ​ວະ​ກອນ​ອາ​ວຸ​ໂສ​, ອຸ​ປະ​ກອນ​ອຸດ​ສາ​ຫະ​ກໍາ Shanghai​

⭐⭐⭐⭐⭐

"ພວກເຮົາໄດ້ປ່ຽນສາຍເຊື່ອມຕໍ່ທີ່ເກົ່າແກ່, ໃຫຍ່ຂອງພວກເຮົາອອກ. ການຖ່າຍທອດພະລັງງານແມ່ນກ້ຽງແລະສະຫມໍ່າສະເຫມີ, ແລະຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາໄດ້ຫຼຸດລົງ."

Emily Walker — ຜູ້​ອໍາ​ນວຍ​ການ​ດ້ານ​ວິ​ຊາ​ການ, New York Manufacture Solutions

⭐⭐⭐⭐⭐

"ຂະໜາດນ້ອຍພໍດີກັບການຕິດຕັ້ງທີ່ແໜ້ນໜາຂອງພວກເຮົາ, ແລະການອອກແບບທີ່ຍືດຫຍຸ່ນເຮັດໃຫ້ການດໍາເນີນງານລຽບງ່າຍ. ເຈັບຫົວໜ້ອຍລົງ."

Andrea Rossi - ຜູ້ຈັດການຝ່າຍປະຕິບັດການ, ວິສະວະກໍາ Milan

⭐⭐⭐⭐⭐

"ເຖິງແມ່ນວ່າພາຍໃຕ້ການໂຫຼດຫນັກ, ການປະຕິບັດຍັງຄົງສອດຄ່ອງ. ປະສິດທິພາບຂອງສາຍການຜະລິດຂອງພວກເຮົາແມ່ນເພີ່ມຂຶ້ນໃນປັດຈຸບັນ."

Jean-Claude Lefevre — ຜູ້​ຄວບ​ຄຸມ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​, ວຽກ​ງານ​ເຄື່ອງ​ຈັກ Lyon​

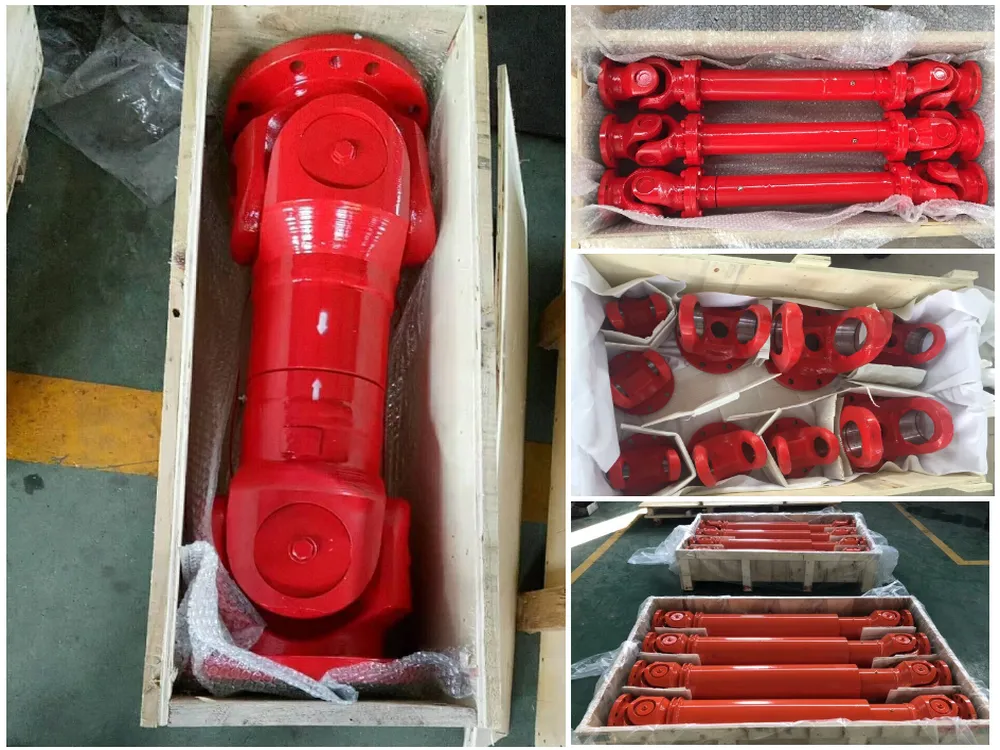

Raydafon universal joint coupling factory

ຕ້ອງການຕົວເຊື່ອມຕໍ່ SWP-G ສໍາລັບອຸປະກອນຂອງເຈົ້າບໍ?

ສົ່ງໃຫ້ພວກເຮົາເສັ້ນຜ່າສູນກາງ gyration ຂອງທ່ານ, ຄວາມຕ້ອງການ torque, ຄວາມຍາວການຕິດຕັ້ງ, ແລະຄໍາຮ້ອງສະຫມັກ. ທີມງານຂອງພວກເຮົາຈະຢືນຢັນຮູບແບບທີ່ຖືກຕ້ອງແລະສະຫນອງການແກ້ໄຂທີ່ເຫມາະສົມ.

ສົ່ງສອບຖາມ ເບິ່ງຊ່ວງຜະລິດຕະພັນ
