Planetary Gearbox Supplier for High Torque and Precision Applications

ຜູ້ຜະລິດກ່ອງເກຍ Planetary — ແຮງບິດສູງ, ກະທັດຮັດ, ປະສິດທິພາບ

ເຣດາຟອນແມ່ນໂຮງງານຜະລິດເຄື່ອງຫຼຸດລະດັບທີ່ມາຈາກປະເທດຈີນທີ່ມີການສະຫນອງໂດຍກົງ. ພວກເຮົາສະຫນອງການຫຼຸດຜ່ອນດາວເຄາະທີ່ມີການປະຕິບັດທີ່ຫມັ້ນຄົງ, ໂຄງສ້າງທີ່ຫນາແຫນ້ນ, ແລະລາຄາທີ່ເຫມາະສົມສໍາລັບການອັດຕະໂນມັດ, ລະບົບສາຍສົ່ງສູງ, ແລະການຄວບຄຸມຄວາມແມ່ນຍໍາ.

ໂຄງສ້າງ & ວັດສະດຸ

  • ໂຄງສ້າງເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງ
  • ເກຍ carburized, quenched, ແລະຄວາມແມ່ນຍໍາຫນ້າດິນ
  • ຄວາມແຂງຂອງພື້ນຜິວແຂ້ວ HRC60±2
  • ຄວາມຕ້ານທານຄວາມເຫນື່ອຍລ້າທີ່ເຂັ້ມແຂງ, ຄວາມສາມາດໃນການໂຫຼດສູງກວ່າກົນໄກການເກຍແບບດັ້ງເດີມ

ການປະຕິບັດ

  • ການອອກແບບຕາຫນ່າງ symmetrical ສາມແຂ້ວ
  • ປະສິດທິພາບລະບົບສາຍສົ່ງສູງກວ່າ 95%
  • ການດໍາເນີນງານທີ່ຫມັ້ນຄົງ, ສຽງຕ່ໍາ, ຜົນຜະລິດ torque ເປັນເອກະພາບ
  • ເຫມາະສໍາລັບລະບົບ servo, ກະບອກໄຟຟ້າ, ຫຸ່ນຍົນອຸດສາຫະກໍາ, chassis ມືຖືລໍ້

ຕົວເລືອກການຕັ້ງຄ່າ

  • ຂັ້ນຕອນດຽວ, ສອງຂັ້ນຕອນ, ປະສົມປະສານສາມຂັ້ນຕອນ
  • ອັດຕາສ່ວນຄວາມໄວຈາກ 3: 1 ຫາ 200: 1
  • ຜົນ​ຜະ​ລິດ​: shaft ທີ່​ສໍາ​ຄັນ​, shaft spline​, ປະ​ເພດ flange​, ການ​ໂຕ້​ຕອບ​ທີ່​ບໍ່​ໄດ້​ມາດ​ຕະ​ຖານ custom​
  • ການດຸ່ນດ່ຽງແບບເຄື່ອນໄຫວແລະຄວາມເຂັ້ມຂຸ້ນຂອງການທົດສອບກ່ອນການຂົນສົ່ງ

ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສາຍປະກອບອັດຕະໂນມັດ, ເຄື່ອງຈັກຫຸ້ມຫໍ່, ອຸປະກອນ CNC, ອຸປະກອນລໍາລຽງ, ເຄື່ອງຈັກຕົວກວາດເວັບວິສະວະກໍາ, ແລະລະບົບການຄວບຄຸມພະລັງງານລົມ. ບໍ່ວ່າທ່ານຈະເປັນຜູ້ປະສົມປະສານ, ຜູ້ຜະລິດເຄື່ອງຈັກທີ່ສົມບູນ, ຫຼືຜູ້ໃຫ້ບໍລິການບໍາລຸງຮັກສາ, ພວກເຮົາສາມາດສະຫນອງການແກ້ໄຂການສົ່ງໄຟຟ້າທີ່ມີຄ່າໃຊ້ຈ່າຍ.ຕິດຕໍ່ພວກເຮົາສໍາລັບ quote.

Raydafon planetary gearbox structure

ວິທີການເຮັດວຽກຂອງ Gearbox Planetary

ເຄື່ອງຫຼຸດດາວເຄາະມີສາມສ່ວນຫຼັກຄື: ເກຍແສງຕາເວັນກາງ (ຂາເຂົ້າ), ເກຍດາວເຄາະໝູນຮອບມັນ, ແລະ ວົງເກຍຊັ້ນໃນຫໍ່ອອກນອກ.

ຂັ້ນຕອນທີ 1 - ການປ້ອນຂໍ້ມູນພະລັງງານ ມໍເຕີຂັບລົດເກຍແສງຕາເວັນໃຫ້ຫມຸນ.
ຂັ້ນ​ຕອນ​ທີ 2 — ຕາ​ຫນ່າງ​ຫຼາຍ​ແຂ້ວ​ ເກຍແສງຕາເວັນເຮັດໃຫ້ເກຍດາວເຄາະຫຼາຍອັນໃຫ້ໝຸນ. ເກຍເຫຼົ່ານີ້ຫມຸນໃນຂະນະທີ່ໝູນວຽນຕາມເກຍແສງຕາເວັນ.
ຂັ້ນຕອນທີ 3 - ຜົນຜະລິດພະລັງງານ ພະລັງງານແມ່ນຖືກສົ່ງໄປຫາ shaft ຜົນຜະລິດໂດຍຜ່ານ carrier planetary ຄົງຢູ່ໃນເກຍ.

ວິທີການຕາຫນ່າງຫຼາຍແຂ້ວນີ້ແບ່ງປັນກໍາລັງລະຫວ່າງຫຼາຍເກຍ, ໃຫ້ຜົນຜະລິດທີ່ລຽບງ່າຍ, ມີສຽງລົບກວນຕ່ໍາ, ແລະຄວາມສາມາດໃນການໂຫຼດທີ່ເຂັ້ມແຂງກວ່າໂຄງສ້າງເກຍທໍາມະດາ. Raydafon planetary reducers ຜະລິດແຮງບິດທີ່ສູງຂຶ້ນພາຍໃຕ້ປະລິມານດຽວກັນ, ມີໂຄງສ້າງທີ່ຫນາແຫນ້ນສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ.

ໄລຍະດຽວ

3–10:1

ສອງຂັ້ນຕອນ

15–100:1

ສາມຂັ້ນຕອນ

ເຖິງ 200:1

ເນື່ອງຈາກວ່າເຄື່ອງມືຂອງດາວເຄາະພາຍໃນມີການປ່ຽນແປງຢ່າງຕໍ່ເນື່ອງໃນໄລຍະການຫມຸນ, ການສວມໃສ່ຂອງເກຍແມ່ນແມ້ກະທັ້ງແລະເຄື່ອງທັງຫມົດມີຊີວິດຕໍ່ໄປອີກແລ້ວ. ພວກເຮົາໃຊ້ເກຍເຫຼັກໂລຫະປະສົມແຂງ, ລູກປືນທີ່ມີຄວາມແມ່ນຍໍາ, ແລະມາດຕະຖານການປະກອບ backlash ຕ່ໍາສໍາລັບຜົນຜະລິດທີ່ຫມັ້ນຄົງແລະຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງ. ເຫມາະສໍາລັບເງື່ອນໄຂການເລີ່ມຕົ້ນ - ຢຸດຊ້ໍາ, ໄປຂ້າງຫນ້າ - ປີ້ນ, ແລະເງື່ອນໄຂການໂຫຼດ inertia ຕ່ໍາ.

Planetary gearbox working principle

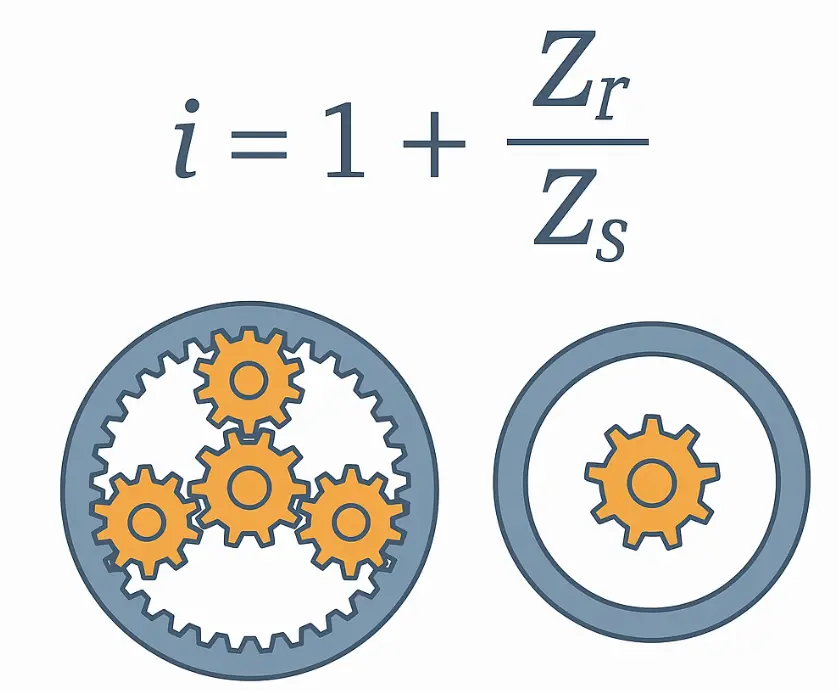

ວິທີການຄິດໄລ່ອັດຕາສ່ວນເກຍຂອງ Gearbox Planetary

ອັດຕາສ່ວນການສົ່ງຜ່ານກໍານົດຄວາມໄວ shaft ຜົນຜະລິດແລະ torque. ມັນມີຜົນກະທົບໂດຍກົງຕໍ່ປະສິດທິພາບການເຮັດວຽກຂອງອຸປະກອນແລະການຈັບຄູ່ການໂຫຼດ.

ໂຄງສ້າງທົ່ວໄປ: Sun Gear Active, Inner Ring Fixed, Planet Carrier Output

i = 1 + (Zr ÷ Zs)

Zr = ແຂ້ວວົງໃນ  |  Zs = ແຂ້ວເກຍແດດ

ຕົວຢ່າງ

ແຂ້ວເກຍແດດ: 20

ແຂ້ວແຫວນພາຍໃນ: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

ມໍເຕີ rotates 4 ເທື່ອ, shaft ຜົນຜະລິດ rotates 1 ເທື່ອ → 4:1

ຊ່ວງມາດຕະຖານ ເຣດາຟອນ

ໄລຍະດຽວ: 3–10

ສອງຂັ້ນຕອນ: 15-100

ສາມຂັ້ນຕອນ: ສໍາລັບເງື່ອນໄຂການໂຫຼດຫນັກຕ່ໍາຄວາມໄວ

ຂອບເຂດທົ່ວໄປ: 3:1 ຫາ 100:1

ຂັ້ນຕອນທີ່ແຕກຕ່າງກັນ superimpose friction ພາຍໃນ, ເຊິ່ງເລັກນ້ອຍຜົນກະທົບຕໍ່ປະສິດທິພາບ. ພາຍໃຕ້ການຄາດເດົາວ່າອັດຕາສ່ວນຄວາມໄວອະນຸຍາດໃຫ້, ເລືອກການປະສົມປະສານລະດັບຕ່ໍາທີ່ມີປະສິດທິພາບຫຼາຍ.

ເຣດາຟອນ ສາມາດແນະນໍາອັດຕາສ່ວນການສົ່ງທີ່ສົມເຫດສົມຜົນແລະລະດັບໂຄງສ້າງໂດຍອີງໃສ່ຄວາມໄວຂອງມໍເຕີ, ຄວາມຕ້ອງການຄວາມໄວຜົນຜະລິດແລະແຮງບິດການໂຫຼດ. ພວກເຮົາຍັງສະຫນອງການແຕ້ມພາລາມິເຕີແລະຄໍາແນະນໍາການເລືອກ.ຕິດຕໍ່ພວກເຮົາສໍາ​ລັບ​ການ​ຊ່ວຍ​ເຫຼືອ​ໃນ​ການ​ຄິດ​ໄລ່​ອັດ​ຕາ​ສ່ວນ​ແລະ​ການ​ຈັບ​ຄູ່​ຕົວ​ແບບ​.

Planetary gearbox ratio calculation

ຜະລິດຕະພັນ
View as

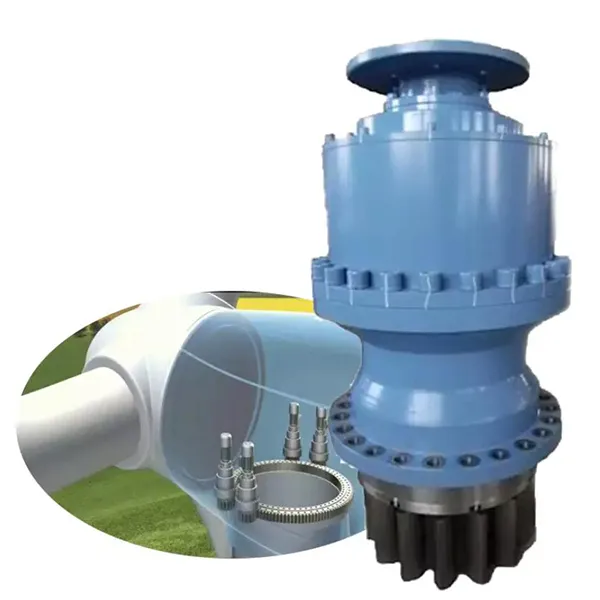

Yaw Drive Planetary Gearbox ສໍາລັບ Wind Turbine

Yaw Drive Planetary Gearbox ສໍາລັບ Wind Turbine

Yaw Drive Planetary Gearbox for Wind Turbine — ຂະຫນາດກອບ 12, 1,000–80,000 N·m, ອັດຕາສ່ວນ 297:1–2,153:1, IP67 triple-seal ductile ທາດເຫຼັກທີ່ຢູ່ອາໄສສໍາລັບ −40 °C ຫາ +60 °C ສະຖານທີ່. ຊຸດເກຍແມ່ນ carburised ແລະດິນກັບ HRC 58-62; ຜູ້ໃຫ້ບໍລິການດາວເຄາະທີ່ລອຍຕົວມີຄວາມຜິດພາດໃນການສົ່ງສັນຍານພາຍໃນ 0.08° ພາຍໃຕ້ການໂຫຼດຂອງລົມແຮງ. Flange-mounted slew bearing support ຮັບ IEC motor flanges ໂດຍກົງ, ມີທາງເລືອກຜົນຜະລິດ splined ຫຼື integral-pinion. ສົ່ງເວລາ nacelle yaw, ກອບມໍເຕີແລະຊັ້ນ corrosion ສະຖານທີ່ຂອງທ່ານ - ພວກເຮົາສົ່ງຄືນການແຕ້ມຮູບໃນການໂຕ້ຕອບ 2D ທີ່ກົງກັນແລະລາຄາໂຮງງານໂດຍກົງພາຍໃນ 24 ຊົ່ວໂມງ.

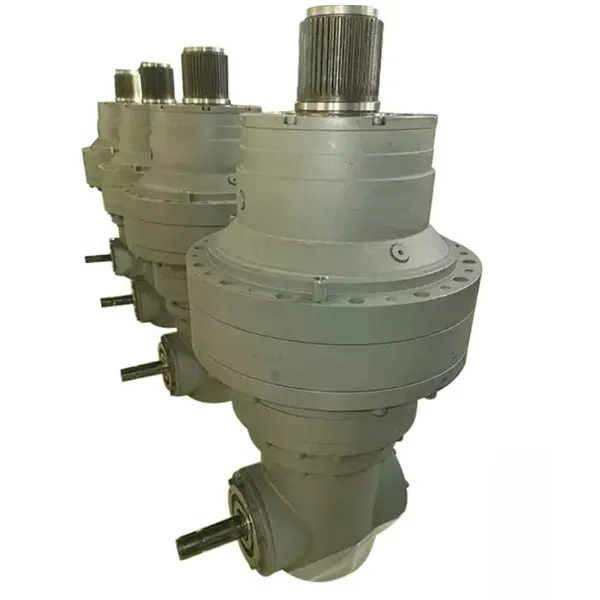

PG ຊຸດອາຫານ gear shox ກ່ອງ Gearze

PG ຊຸດອາຫານ gear shox ກ່ອງ Gearze

ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ, Raydafon ໄດ້ລະມັດລະວັງ Crafted Gear Go Gearbox feedbox ອາຫານສັດອາຫານສັດໃນໂຮງງານຂອງຕົນເອງ. ອັດຕາສ່ວນຄວາມໄວຕັ້ງແຕ່ 3: 1 ເຖິງ 15: 1. ເຄື່ອງມືແມ່ນເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງ. ຫຼັງຈາກການເຮັດວຽກ, ຄວາມແຂງຂອງດ້ານແຂ້ວຂອງແຂ້ວໄປຮອດ HRC55, ເຊິ່ງມີຄວາມທົນທານຕໍ່ການສວມໃສ່ແລະທົນທານຕໍ່ແລະທົນທານຕໍ່, ແລະສາມາດຕ້ານທານກັບແຮງບິດ 1800n · m. ກ່ອງດັ່ງກ່າວແມ່ນເຮັດດ້ວຍທາດເຫຼັກໂຍນແລະມີໂຄງສ້າງປະທັບຕາສອງເທົ່າ. ລະດັບຄວາມຕ້ານທານຂອງຝຸ່ນແລະນ້ໍາບັນລຸ ip65, ແລະມັນສາມາດເຮັດວຽກໄດ້ຢ່າງສະຫມໍ່າສະເຫມີໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມແລະຂີ້ຝຸ່ນຂອງຟາມ. ວິທີການສະຫນອງໂຮງງານໂດຍກົງໃຫ້ທ່ານມີຜະລິດຕະພັນສົ່ງສິນຄ້າທີ່ເຫມາະສົມແລະເຊື່ອຖືໄດ້!
PGA Series Auger Drive Planetary Gearbox ສໍາລັບ Feed Mixer

PGA Series Auger Drive Planetary Gearbox ສໍາລັບ Feed Mixer

PGA series auger drive planetary gearboxes ຖືກສ້າງຂຶ້ນສໍາລັບເຄື່ອງປະສົມອາຫານ TMR ແລະ feeders ອາຫານທີ່ຂັບເຄື່ອນຈາກ PTO ລົດໄຖນາ 540 rpm. ແຮງບິດຕໍ່ເນື່ອງແລ່ນຈາກ 3,810 N·m (PGA-502) ຫາ 42,000 N·m (PGA-4203/4204), ມີອັດຕາສ່ວນຈາກ 11.1:1 ຫາ 662.8:1 ແລະມາດຕະຖານ 1”3/8 Z6 ຫຼື 1”3/4 Z20 input splines. Gears ແລະ shafts ແມ່ນເຫຼັກໂລຫະປະສົມທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ອາຍແກັສ carburized ປະມານ HRC58 ແຂງດ້ານແຂ້ວ; ເຮືອນທີ່ມີທາດເຫຼັກຊັ້ນດຽວໃຊ້ການປະທັບຕາສອງເທົ່າກັບ IP65 ສໍາລັບຂີ້ຝຸ່ນ, slurry ແລະລ້າງລົງ. ຜະລິດໂດຍ Raydafon ໃນກອງປະຊຸມ ISO 9001 ຂອງຕົນເອງໃນ Ningbo, ຈີນ, ສໍາລັບຜູ້ຜະລິດເຄື່ອງຜະສົມ OEM ແລະເປັນຫນ່ວຍງານທົດແທນສໍາລັບກະສິກໍາແລະຕົວແທນຈໍາຫນ່າຍ. ອັດ​ຕາ​ສ່ວນ​ທີ່​ກໍາ​ນົດ​ເອງ, flanges ຜົນ​ຜະ​ລິດ​ແລະ​ຫນ້າ​ຕິດ​ຕໍ່​ເຮັດ​ໃຫ້​ການ​ແຕ້ມ​ຮູບ. ສົ່ງຕົວແບບ mixer ຫຼືຮູບແຕ້ມຂອງທ່ານສໍາລັບການເລືອກທີ່ຢືນຢັນແລະວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງ.
ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງແລະຜູ້ສະຫນອງສິນຄ້າ 77 ປີ 77} ໃນປະເທດຈີນ, ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຜ່ານໃບຢັ້ງຢືນ CE. ຖ້າທ່ານຕ້ອງການຊື້ຜະລິດຕະພັນທີ່ມີຄຸນນະພາບ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາ.
