Worm Gearbox Supplier for Stable Transmission and Long Service Life

ຜູ້ຜະລິດກ່ອງເກຍແມ່ທ້ອງ — ລະບົບສາຍສົ່ງທີ່ໝັ້ນຄົງ, ລາຄາສົມເຫດສົມຜົນ

ເຣດາຟອນແມ່ນໂຮງງານຜະລິດຢາຫຼຸດແມ່ທ້ອງຢູ່ປະເທດຈີນ. ພວກເຮົາຈັບຄູ່ຄວາມຕ້ອງການອຸປະກອນຢ່າງຖືກຕ້ອງແລະສະຫນອງຄຸນນະພາບທີ່ຫມັ້ນຄົງໃນລາຄາທີ່ເຫມາະສົມ.

ທີ່ຢູ່ອາໄສ & ໂຄງສ້າງ

  • ໂລຫະປະສົມອາລູມີນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງຫນຶ່ງຊິ້ນຫຼືຕົວເຮືອນທາດເຫຼັກສຽງໂຫວດທັງຫມົດ
  • ແຂງແຮງ, ທົນທານຕໍ່ການກັດກ່ອນ
  • ເຫມາະສໍາລັບຄວາມຊຸ່ມຊື່ນສູງ, ຂີ້ຝຸ່ນສູງ, ການສັ່ນສະເທືອນເລື້ອຍໆ

ເກຍ & ແມ່ທ້ອງ

  • ລໍ້ແມ່ທ້ອງ: ໂລຫະປະສົມທອງແດງປະສິດທິພາບສູງ
  • ແມ່ທ້ອງ: ເຫຼັກໂລຫະປະສົມທີ່ມີຄຸນນະພາບສູງ
  • ພື້ນດິນທີ່ມີຄວາມຊັດເຈນແລະໄດ້ຮັບການປິ່ນປົວດ້ວຍຄວາມຮ້ອນ
  • ຕາຫນ່າງກ້ຽງ, ສຽງຕ່ໍາ, ປະສິດທິພາບສູງ

ການທົດສອບ & ການຫລໍ່ລື່ນ

  • ການທົດສອບແລ່ນບໍ່ມີການໂຫຼດ
  • ການທົດສອບການປະທັບຕານ້ໍາມັນ
  • ການທົດສອບການຕິດຕໍ່ດ້ານແຂ້ວ
  • ນ້ຳມັນເຄື່ອງສັງເຄາະ ຫຼືນ້ຳມັນເກຍ, -20℃ ຫາ +80℃

ກ່ອງເກຍແມ່ທ້ອງຂອງພວກເຮົາໃຫ້ບໍລິການຜູ້ຜະລິດເຄື່ອງຈັກພາຍໃນປະເທດແລະສົ່ງອອກໄປຍັງເອີຣົບ, ອາເມລິກາ, ອາຊີຕາເວັນອອກສຽງໃຕ້, ແລະຕາເວັນອອກກາງ. ພວກເຮົາປະຕິບັດຕາມຫຼັກການຂອງ "ລະບົບສາຍສົ່ງທີ່ເຊື່ອຖືໄດ້ຫຼາຍຂຶ້ນແລະການບໍລິການທີ່ມີປະສິດທິພາບຫຼາຍຂຶ້ນ."ຕິດຕໍ່ພວກເຮົາສໍາລັບ quote.

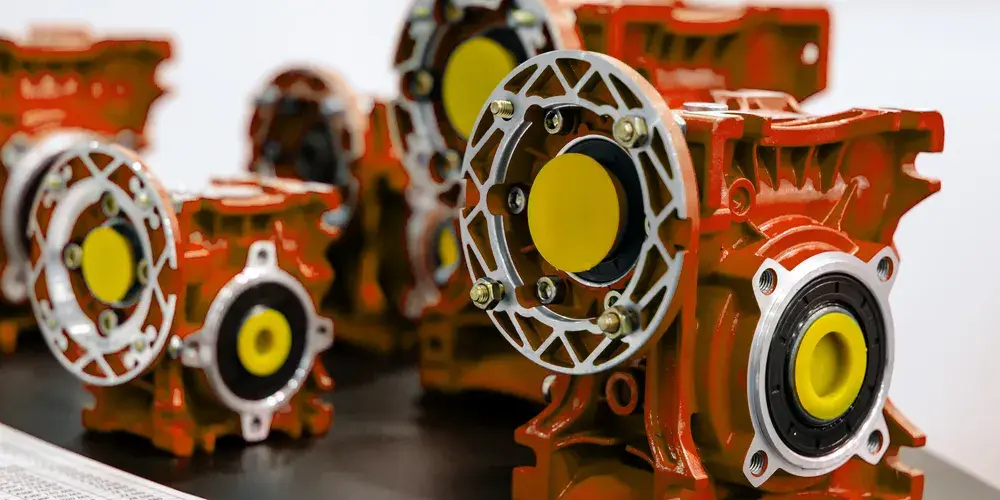

Raydafon worm gearbox housing and structure

ວິທີການປັບ Backlash ໃນ Worm Gearbox

Backlash ແມ່ນຊ່ອງຫວ່າງຂະຫນາດນ້ອຍລະຫວ່າງຫນ້າແຂ້ວຂອງແມ່ທ້ອງແລະ worm wheel. ມັນມີຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງ, ປະສິດທິພາບ, ແລະຊີວິດການບໍລິການ. ກ່ອງເກຍ Raydafon ໄດ້ຖືກປັບກ່ອນ, ແຕ່ backlash ສາມາດປ່ຽນແປງໃນໄລຍະການນໍາໃຊ້ໃນໄລຍະຍາວຫຼືການຕິດຕັ້ງໃຫມ່.

1
ປິດເຄື່ອງ ແລະຖອດເຄື່ອງອອກ ປິດເຄື່ອງຫຼຸດ ແລະຖອດເຄື່ອງອອກຢ່າງເຕັມທີ່ເພື່ອຫຼີກເວັ້ນຄວາມສ່ຽງຕໍ່ການຫມຸນ. ເຮັດຄວາມສະອາດພື້ນຜິວກ່ອນທີ່ຈະ disassembly.
2
ກວດເບິ່ງໂຄງສ້າງການປັບຕົວ ສໍາລັບ NMເຄື່ອງມືແມ່ທ້ອງຊຸດ RVreducers, ແບບຈໍາລອງສ່ວນໃຫຍ່ມີບ່ອນນັ່ງ shaft input eccentric ຫຼື flange preload ກົນໄກສໍາລັບການປັບລະອຽດ.
3
ປັບຄວາມເລິກຂອງຕາຫນ່າງ ຖອດປ່ຽງແກ້ໄຂ shaft worm ຢູ່ປາຍ input. ປັບແຂນສອກ ຫຼືເບຣີທີ່ນັ່ງແບບແປກໆເພື່ອປ່ຽນຄວາມເລິກຂອງຕາໜ່າງ, ຫຼືປ່ຽນຄວາມໜາຂອງຝາອັດປາກເປື່ອຍເປັນໄລຍະຫ່າງຂອງແກນລະອຽດ.
4
ແລ່ນທົດສອບ ດໍາເນີນການທົດສອບບໍ່ມີການໂຫຼດກ່ອນ, ຈາກນັ້ນທົດສອບການໂຫຼດເຕັມ. ຫ້າມ​ຮັດ​ເກີນ​ໄປ — ມັນ​ເຮັດ​ໃຫ້​ເກີດ​ຄວາມ​ຮ້ອນ​, ການ​ສວມ​ໃສ່​, ແລະ​ຄວາມ​ເສຍ​ຫາຍ​ຕົ້ນ​.

ຊ່ວງ backlash ແນະນໍາ

0.08 ມມ – 0.15 ມມ

ຮັບປະກັນປະສິດທິພາບຂອງຕາຫນ່າງທີ່ດີໂດຍບໍ່ມີການຕິດຂັດຫຼືເພີ່ມການສວມໃສ່.

ຖ້າການສວມໃສ່ດ້ານຂ້າງຂອງເກຍແມ່ນຮ້າຍແຮງ, ລູກປືນວ່າງ, ຫຼືທີ່ຢູ່ອາໄສຜິດປົກກະຕິ, ຢຸດແລະປ່ຽນຊິ້ນສ່ວນຫຼືຕິດຕໍ່ສະຫນັບສະຫນູນດ້ານວິຊາການ Raydafon. ກ່ອງເກຍທັງໝົດຜ່ານການກວດຫາການຕິດຕໍ່ດ້ານແຂ້ວ ແລະ ການທົດສອບການດຳເນີນການບໍ່ມີການໂຫຼດກ່ອນການຂົນສົ່ງ. ພວກເຮົາຍັງໃຫ້ການຊ່ວຍເຫຼືອດ້ານວິຊາການຫ່າງໄກສອກຫຼີກ, ລວມທັງຄໍາແນະນໍາວິດີໂອແລະການວິເຄາະການແຕ້ມໂຄງສ້າງ.

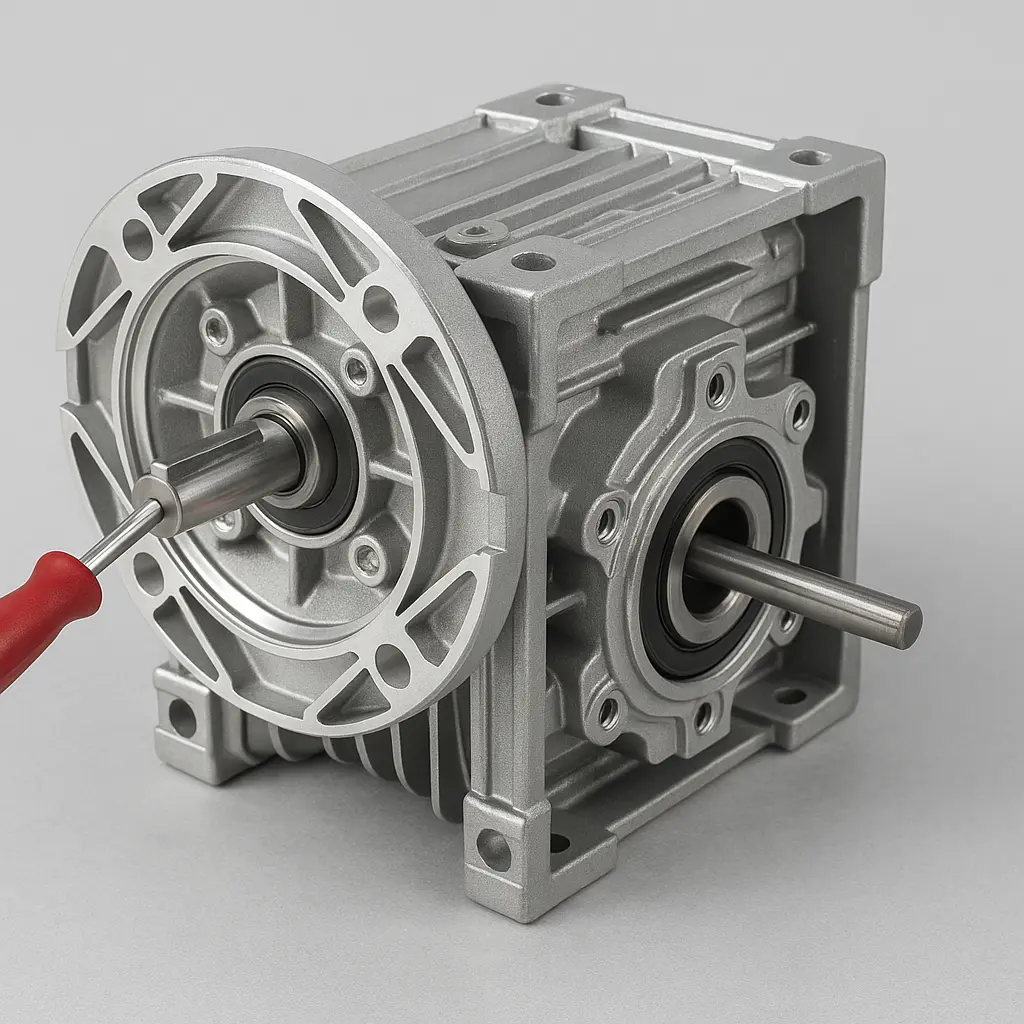

Worm gearbox backlash adjustment

ວິທີການຄິດໄລ່ອັດຕາສ່ວນຂອງ Worm Gearbox

ອັດຕາສ່ວນການຖ່າຍທອດ (ອັດຕາສ່ວນການຫຼຸດຜ່ອນ) ແມ່ນຕົວກໍານົດການທີ່ສໍາຄັນໃນເວລາທີ່ເລືອກຫຼືການອອກແບບ aworm gearbox. ຢືນຢັນມັນກ່ອນທີ່ຈະເລືອກຮູບແບບ.

ສູດພື້ນຖານ

ອັດຕາສ່ວນສາຍສົ່ງ = ແຂ້ວລໍ້ແມ່ທ້ອງ ÷ ຫົວແມ່ທ້ອງ

ແຂ້ວລໍ້ແມ່ທ້ອງ ຫົວແມ່ທ້ອງ ອັດຕາສ່ວນການສົ່ງຕໍ່ ຄວາມໄວຜົນຜະລິດ
40 1 (ດ່ຽວ) 40:1 1/40 ຂອງການປ້ອນຂໍ້ມູນ
40 2 (ຄູ່) 20:1 1/20 ຂອງການປ້ອນຂໍ້ມູນ

ແຂ້ວລໍ້ແມ່ທ້ອງຖືກໝາຍໄວ້ເທິງແຜ່ນປ້າຍຊື່ ຫຼືຮູບແຕ້ມ — ຄ່າທົ່ວໄປແມ່ນ 30, 40, 50, 60. ປົກກະຕິຫົວແມ່ທ້ອງແມ່ນ 1 ຫຼື 2, ເຊິ່ງຊີ້ບອກເຖິງຈຳນວນແຂ້ວທີ່ລໍ້ແມ່ທ້ອງໝູນວຽນຕໍ່ໜຶ່ງຄັ້ງຂອງແມ່ທ້ອງ.

ເຣດາຟອນ ສະເໜີອັດຕາສ່ວນມາດຕະຖານຈາກ i=7.5 ຫາ i=100. ການ​ປະ​ສົມ​ຫຼາຍ​ຂັ້ນ​ຕອນ​ແມ່ນ​ມີ​ຢູ່ — ສໍາ​ລັບ​ການ​ຍົກ​ຕົວ​ຢ່າງ​, 40:1 ຂັ້ນ​ຕອນ​ທໍາ​ອິດ​ບວກ​ກັບ 5:1 ຂັ້ນ​ຕອນ​ທີ​ສອງ​ໃຫ້​ອັດ​ຕາ​ສ່ວນ​ທັງ​ຫມົດ 200:1​.

ຫມາຍເຫດການຄັດເລືອກ:ອັດຕາສ່ວນໃຫຍ່ເກີນໄປເຮັດໃຫ້ປະສິດທິພາບຫຼຸດລົງ ແລະເພີ່ມຂະໜາດ. ອັດຕາສ່ວນນ້ອຍເກີນໄປເຮັດໃຫ້ແຮງບິດຜົນຜະລິດບໍ່ພຽງພໍ. ນອກຈາກນີ້ຍັງພິຈາລະນາ torque ຜົນຜະລິດ, ການສູນເສຍປະສິດທິພາບ, ແລະວົງຈອນການເຮັດວຽກ.

ເຣດາຟອນ ສາມາດແນະນໍາຮູບແບບແລະອັດຕາສ່ວນທີ່ເຫມາະສົມໂດຍອີງໃສ່ພະລັງງານປ້ອນຂໍ້ມູນ, ຄວາມໄວໃນການດໍາເນີນງານ, ແລະຄຸນລັກສະນະການໂຫຼດຂອງທ່ານ. ທີມງານດ້ານວິຊາການຂອງພວກເຮົາໃຫ້ບໍລິການຄິດໄລ່ການຄັດເລືອກທີ່ສົມບູນ.ຕິດຕໍ່ພວກເຮົາສໍາລັບການສະຫນັບສະຫນູນດ້ານວິຊາການແລະຄໍາແນະນໍາທີ່ກໍາຫນົດເອງ.

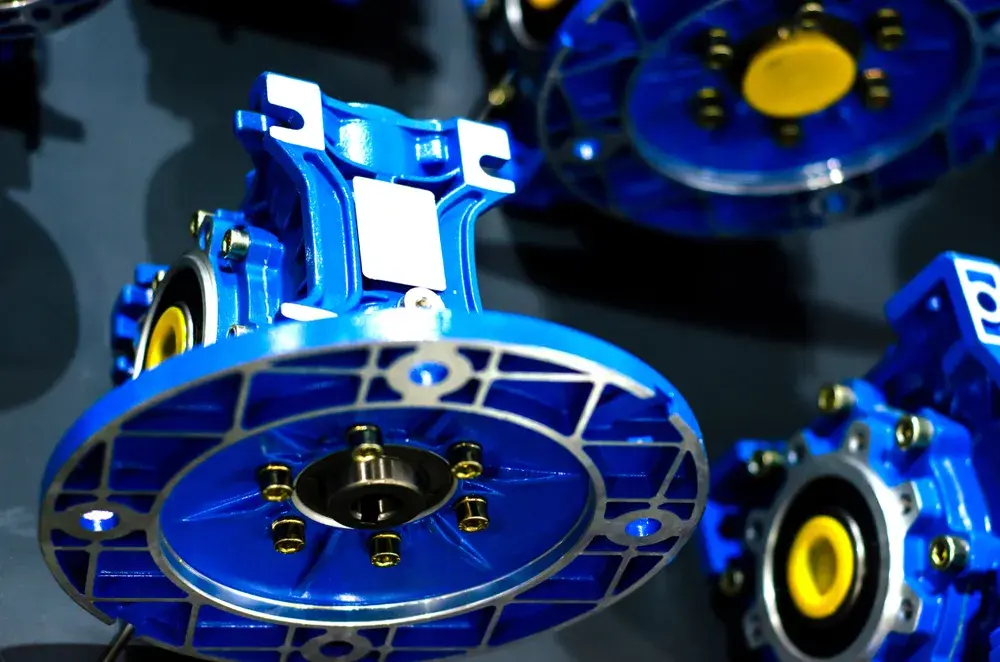

Worm gearbox ratio calculation

ຜະລິດຕະພັນ
View as

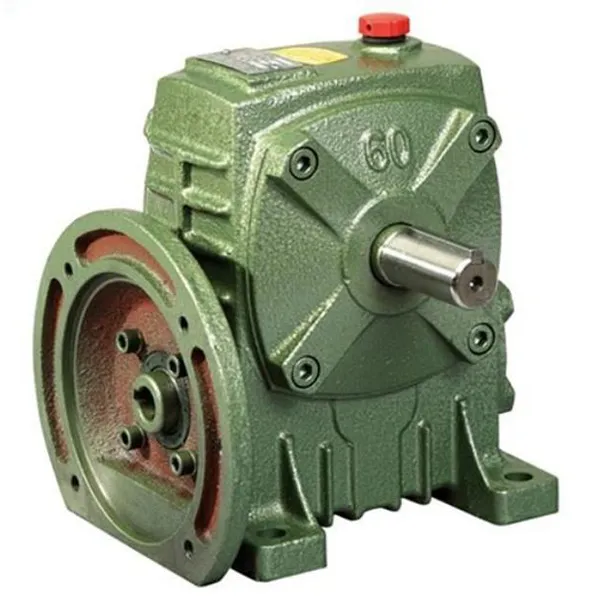

WPDA Series Worm Gearboxes

WPDA Series Worm Gearboxes

WPDA Series Worm Gearboxes — 13 ຂະຫນາດກອບ (40–250), ອັດຕາສ່ວນ 5:1 ຫາ 100:1, ແຮງບິດອອກ 15–2,500 N·m, ພະລັງງານ input 0.12–15 kW, IP65 ເຮືອນເຫຼັກທີ່ມີ lubrication ບັງຄັບ. ລໍ້ແມ່ທ້ອງແມ່ນ quenched ແລະດິນກັບ HRC 58-62; ປະທັບຕາສອງປາກຮັກສາຂີ້ຝຸ່ນແປ້ງ, ຝຸ່ນດິນເຜົາແລະນ້ໍາລ້າງອອກຈາກຊ່ອງເກຍ. ຕີນ, flange ແລະ hollow-shaft mounting ສາມາດໃຊ້ໄດ້, ແລະ shaft ຜົນຜະລິດສາມາດ machined ກົງກັບ motor ທີ່ມີຢູ່ແລ້ວຂອງທ່ານ. ສົ່ງພະລັງງານການປ້ອນຂໍ້ມູນຂອງທ່ານ, ອັດຕາສ່ວນທີ່ຕ້ອງການແລະ motor flange - ພວກເຮົາສົ່ງຄືນກອບທີ່ຈັບຄູ່, ຮູບແຕ້ມມິຕິລະດັບແລະລາຄາໂຮງງານຜະລິດໂດຍກົງພາຍໃນ 24 ຊົ່ວໂມງ.

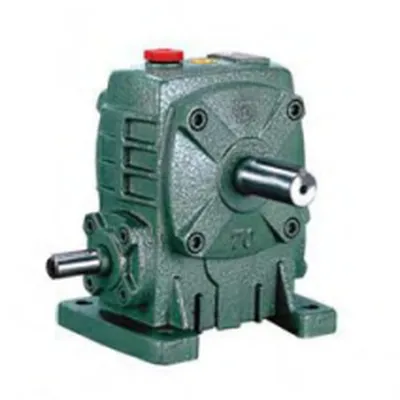

ຕູ້ຄອນເທັບ Parboxes ຂອງ WPA

ຕູ້ຄອນເທັບ Parboxes ຂອງ WPA

ໃນຖານະທີ່ເປັນໂຮງງານຜະລິດມືອາຊີບແລະຜູ້ຜະລິດໃນປະເທດຈີນທີ່ມີສ່ວນຮ່ວມຢ່າງເລິກເຊິ່ງໃນຂະແຫນງອຸປະກອນສົ່ງໄຟຟ້າ, Raydafon ໄດ້ເປີດຕົວເກຍ WPA Line Gearboxes, ເຊິ່ງໄດ້ຮັບການສະຫນັບສະຫນູນດ້ານຕົ້ນທຶນຂອງພວກເຂົາ. ອັດຕາສ່ວນການຫຼຸດຜ່ອນຂອງຊຸດນີ້ກວມເອົາ 5: 1: 1, 1kw toraque motors, ເຊິ່ງສາມາດປັບຕົວເຂົ້າກັບສະຖານະການທີ່ໄດ້ຮັບການປັບປຸງໃຫມ່ເຊັ່ນ: ສະຖານະການແລະອຸປະກອນປົກປ້ອງສິ່ງແວດລ້ອມ. ໃນຖານະເປັນຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້, Raydafon ໃຫ້ບໍລິການທີ່ກໍານົດເອງແລະລາຄາໂປ່ງໃສ. ຄ່າໃຊ້ຈ່າຍແມ່ນ 30% ຕ່ໍາກ່ວາຍີ່ຫໍ້ທີ່ນໍາເຂົ້າມາພ້ອມກັບຜົນງານດຽວກັນ, ເຊິ່ງແມ່ນວິທີແກ້ໄຂທີ່ຕ້ອງການສໍາລັບວິສາຫະກິດຂະຫນາດນ້ອຍແລະກາງເພື່ອຍົກລະດັບອຸປະກອນຂອງພວກເຂົາ.

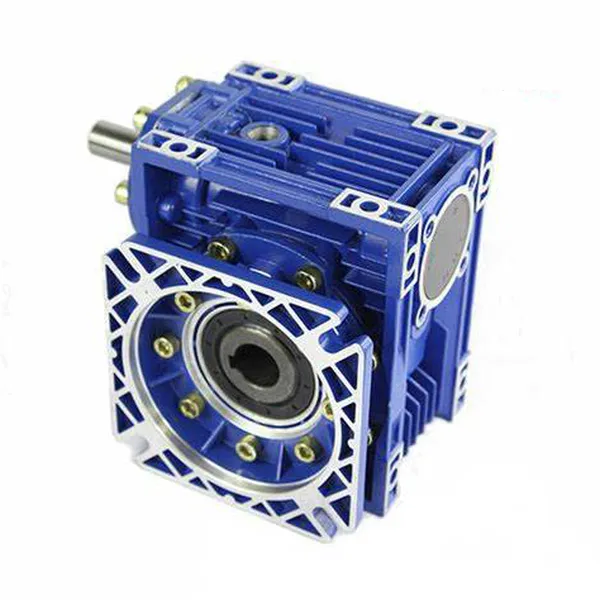

ຕູ້ໃສ່ກະເປົາ PARTBOX AP-NRV-NRV

ຕູ້ໃສ່ກະເປົາ PARTBOX AP-NRV-NRV

ໃນຖານະເປັນໂຮງງານຜະລິດແລະຜູ້ຜະລິດທີ່ມີຊື່ສຽງໃນປະເທດຈີນໃນອຸປະກອນສົ່ງເຊື້ອພະຍາກອນອຸດສາຫະກໍາມືອາຊີບ ຜະລິດຕະພັນຮັບຮອງເອົາການອອກແບບການປ້ອນຂໍ້ມູນທີ່ແຂງແກ່ນດຽວ, ມີການປະຕິບັດງານທີ່ຫມັ້ນຄົງ, ມີຄວາມສາມາດໃນການສົ່ງຕໍ່ສູງ, ແລະສາມາດປັບຕົວໄດ້ກັບສະຖານະການການນໍາໃຊ້ອຸດສາຫະກໍາ. ຂໍ້ສະເພາະຂອງມັນກວມເອົາຫລາຍທາງເລືອກໃນການຫຼຸດຜ່ອນຄວາມຫລາກຫລາຍ (1 ເຖິງ 100: 1 tor rangem), ລະດັບການຜະລິດຜົນຜະລິດທີ່ມີຄວາມຈໍາເປັນໃນການດໍາເນີນງານຂອງ IP55 ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືພາຍໃຕ້ສະພາບການເຮັດວຽກທີ່ຫນ້າເຊື່ອຖື. ໃນຖານະເປັນຜູ້ສະຫນອງທີ່ມີຄຸນນະພາບສູງ, Raydafon ໃຫ້ບໍລິການປັບແຕ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະລາຄາທີ່ມີການແຂ່ງຂັນສູງເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການໃນການສົ່ງຕໍ່ລູກຄ້າ.

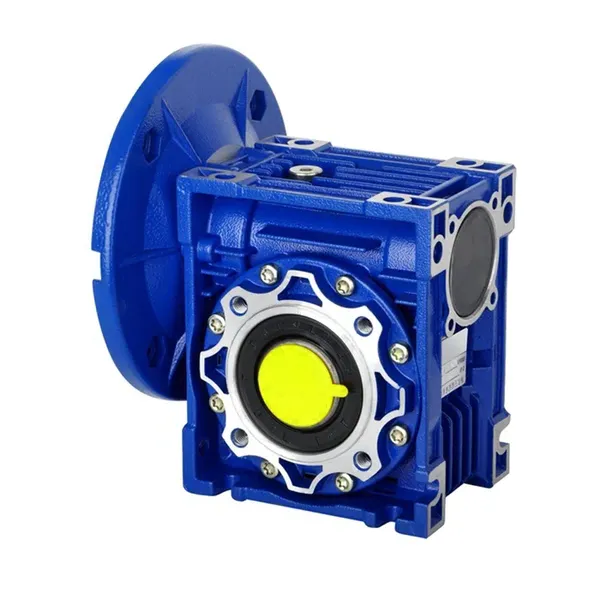

ຕູ້ Pearbox PARFROV EP-NMRV ກັບ Output Flange

ຕູ້ Pearbox PARFROV EP-NMRV ກັບ Output Flange

ຕູ້ຄອນເທຣ໌ PARTBOX PAR-NMRV ຂອງ Ray-NMRV ກັບ Outwood Flange ແມ່ນດີທີ່ສຸດໃນອຸດສະຫະກໍາກ່ຽວກັບຄຸນນະພາບ! ມີແບບຈໍາລອງຕ່າງໆຈາກ NMRV025 ເຖິງ NMRV150, ມີພະລັງງານຕັ້ງແຕ່ 0.06kw ເຖິງ 15kW ແລະ torque ເຖິງ 1800nm. ມັນເຂົ້າກັນໄດ້ກັບທັງເຄື່ອງຂະຫນາດນ້ອຍແລະໃຫຍ່. ກ່ອງດັ່ງກ່າວແມ່ນເຮັດດ້ວຍໂລຫະປະສົມອາລູມີນຽມທີ່ທົນທານຕໍ່ຄວາມທົນທານ, ເຊິ່ງເປັນຄວາມສະຫວ່າງແລະທົນທານ. ການອອກແບບກະແສໄຟຟ້າອອກສາມາດເຊື່ອມຕໍ່ໂດຍກົງກັບອຸປະກອນອຸດສາຫະກໍາຕ່າງໆແລະຍັງຕິດຕັ້ງງ່າຍ. ເຄື່ອງມືຫນຶປາມແມ່ນເຮັດດ້ວຍທອງແດງທີ່ທົນທານຕໍ່ການສວມໃສ່, ເຊິ່ງມີປະສິດທິພາບໃນລະດັບສາຍສົ່ງສູງແລະສິ່ງລົບກວນພຽງເລັກນ້ອຍ. ໃນຖານະເປັນຜູ້ຜະລິດທີ່ມີຊື່ສຽງໃນປະເທດຈີນ, Raydafon ຄວບຄຸມຄຸນນະພາບຕະຫຼອດຂະບວນການແລະແມ່ນຜູ້ສະຫນອງທີ່ເຊື່ອຖືໄດ້!
ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງແລະຜູ້ສະຫນອງສິນຄ້າ 77 ປີ 77} ໃນປະເທດຈີນ, ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຜ່ານໃບຢັ້ງຢືນ CE. ຖ້າທ່ານຕ້ອງການຊື້ຜະລິດຕະພັນທີ່ມີຄຸນນະພາບ, ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາ.
