ລະບົບ Yaw · ລົມເທິງຝັ່ງ ແລະນອກຝັ່ງ

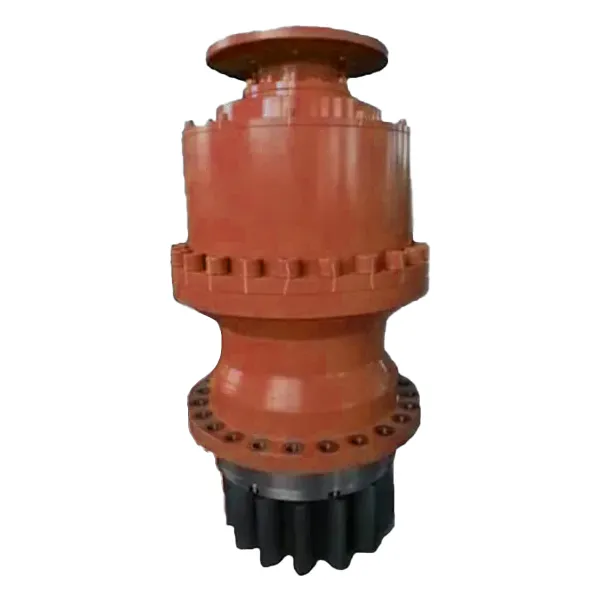

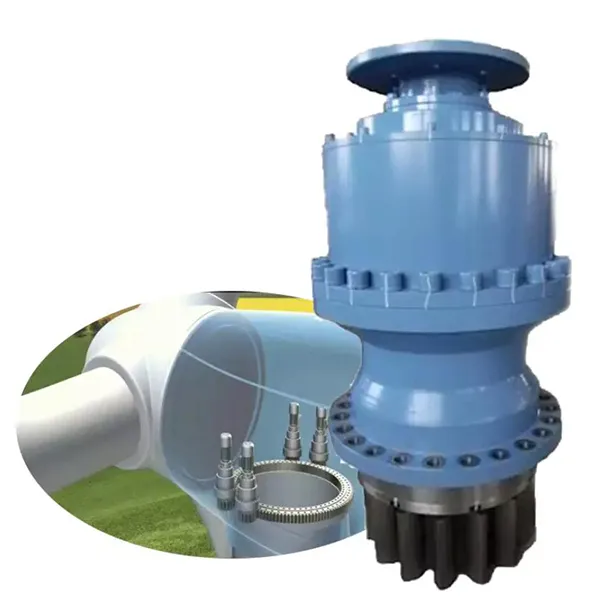

ການຊື້ໄດເວີບໍ່ແມ່ນກ່ຽວກັບການເລືອກອັດຕາສ່ວນອອກຈາກຕາຕະລາງ. ມັນແມ່ນກ່ຽວກັບການຈັບຄູ່ຊ່ວງເວລາສູງສຸດຂອງເຈົ້າ nacelle, ຫ້ອງຮຽນເກືອ-fog ຂອງເວັບໄຊຂອງທ່ານ, ແລະ flange ຂອງມໍເຕີທີ່ທ່ານມີຢູ່ shelf ໄດ້. ເຣດາຟອນ ກໍ່ສ້າງກ່ອງເກຍດາວເຄາະທີ່ຂັບລົມນີ້ຢູ່ໃນສິບສອງຂະຫນາດກອບເພື່ອໃຫ້ OEMs ເທິງຝັ່ງແລະນອກຝັ່ງສາມາດລະບຸໄດ້. ຫນ່ວຍບໍລິການທີ່ bolts ຊື່ໃສ່ tower ໂດຍບໍ່ມີການ re: machining ການໂຕ້ຕອບ. ສົ່ງພວກເຮົາກໍລະນີການໂຫຼດ nacelle ຂອງທ່ານແລະ ພວກເຮົາສົ່ງຄືນຮູບແຕ້ມທີ່ກົງກັນ — ບໍ່ແມ່ນໜ້າລາຍການ.

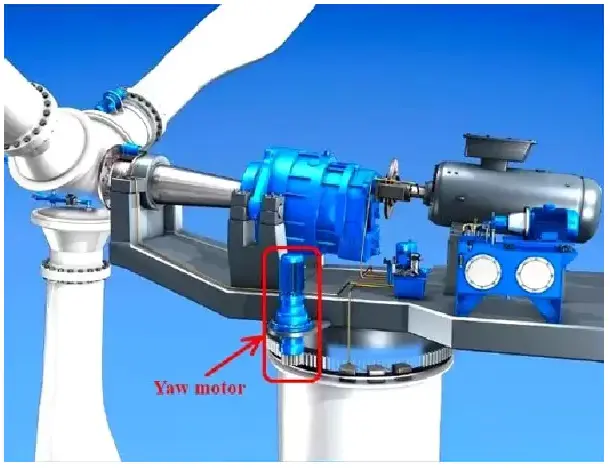

ຂັບຍ່ຽວໃຊ້ຊີວິດຂອງມັນຖື rotor ເຂົ້າໄປໃນລົມ, ແກ້ໄຂມຸມນ້ອຍໆຫຼາຍພັນເທື່ອຕໍ່ມື້ ພາຍໃຕ້ການໂຫຼດກະຕຸ້ນ. ວົງຈອນໜ້າທີ່ນັ້ນລົງໂທດແຂ້ວເກຍ ແລະປະທັບຕາຫຼາຍກວ່າການແລ່ນຢ່າງຕໍ່ເນື່ອງ ລະບົບສາຍສົ່ງບໍ່. ການຕັດສິນໃຈການອອກແບບສີ່ກ່ຽວກັບຫນ່ວຍບໍລິການນີ້ໂດຍກົງ.
ຮູບແບບດາວເຄາະຫຼາຍຂັ້ນຕອນແບ່ງແຮງບິດຂາເຂົ້າທົ່ວທຸກດາວໃນຕາໜ່າງ, ຕັດແຂ້ວດຽວ. ການໂຫຼດຫນ້າດິນປະມານ 40% ເມື່ອທຽບກັບການຈັດລຽງແບບຂະຫນານ. ໃນເຄື່ອງ 3 MW ສູງສຸດ ປັດ ຈຸ ບັນ ແມ່ນ ແຜ່ ຂະ ຫຍາຍ ໃນ ໄລ ຍະ ເສັ້ນ ທາງ ການ ຕິດ ຕໍ່ ຫຼາຍ ແທນ ທີ່ ຈະ ເປັນ ຫນຶ່ງ, ຊຶ່ງ ເປັນ ສິ່ງ ທີ່ ເຮັດ ໃຫ້ pitting ຫ່າງ ຈາກ ແຂ້ວເລື່ອຍຫຼັງຈາກປີຂອງການແກ້ໄຂ yaw.
ເກຍເຫຼັກໂລຫະປະສົມຜ່ານ carburising ແລະ quenching, ຫຼັງຈາກນັ້ນການດັດແກ້ profile ເພື່ອຊົດເຊີຍ deflection ພາຍໃຕ້ການໂຫຼດ. ຄວາມແຂງຂອງພື້ນຜິວຈະຕົກຢູ່ໃນແຖບ HRC 58-62 ທີ່ມີແກນແຂງຢູ່ຫລັງມັນ. ໄດນາມິກ ສິ່ງລົບກວນທີ່ວັດແທກຢູ່ໃນຫ້ອງທົດລອງຢູ່ຕໍ່າກວ່າ 65 dB(A) — ຕໍ່າກວ່າ 80 dB(A) ປົກກະຕິຂອງເກົ່າ. yaw gearboxes. ເບິ່ງຂອງພວກເຮົາການຜະລິດເຄື່ອງມືທີ່ມີຄວາມແມ່ນຍໍາຫນ້າສໍາລັບລະບົບຕ່ອງໂສ້ຂະບວນການເຕັມ.
ທີ່ຢູ່ອາໃສແມ່ນຫລໍ່ເປັນເຫລໍກທໍ່ດຽວ (QT400-18AL), ຄວາມຮ້ອນທີ່ໄດ້ຮັບການປິ່ນປົວດ້ວຍຄວາມແຮງ tensile ຂອງ ປະມານ 600 MPa. ບໍ່ມີເສັ້ນແຍກຫມາຍຄວາມວ່າບໍ່ມີເສັ້ນທາງສໍາລັບຄວາມຊຸ່ມຊື່ນ. ການປະທັບຕາສາມຂັ້ນຕອນ - ການປະທັບຕາ, labyrinth, ແລະອຸປະສັກ grease — ຖື IP67 ຕ້ານການສີດເກືອ, ຂີ້ຝຸ່ນ, ແລະ swing -40 ° C ຫາ +60 ° C. ພົບເຫັນຢູ່ໃນທະເລຊາຍເຫນືອແລະສະຖານທີ່ທະເລຊາຍຄືກັນ.
ເຊັນເຊີອຸນຫະພູມການສັ່ນສະເທືອນ ແລະ ແບກຫາບສາມາດຖືກລະບຸເປັນທາງເລືອກ ແລະຖືກອ່ານຜ່ານຂອບ ໂມດູນທີ່ທຸງເລື່ອນປະມານ 72 ຊົ່ວໂມງກ່ອນຄວາມລົ້ມເຫຼວຢ່າງຫນັກແຫນ້ນ. Bearings ແມ່ນ relubricable ແລະປະທັບຕາແມ່ນ ບໍ່ມີການບໍາລຸງຮັກສາ, ດັ່ງນັ້ນໂມດູນສາມາດດຶງແລະປັບປຸງໃຫມ່ໃນຫໍຄອຍ. ການປະກອບໂມດູນຕັດດຽວ ການຢຸດໃຫ້ບໍລິການປະມານ 60% ທຽບກັບ stack ແບບດັ້ງເດີມ.
| ຊ່ວງແຮງບິດຂອງຜົນຜະລິດ | 1,000 – 80,000 Nm |
| ອັດຕາສ່ວນເກຍ | i = 300 – 2,000 |
| ສະຫນັບສະຫນູນ | Slew bearing ສະຫນັບສະຫນູນ, flange mounted |
| ເບກໄຟຟ້າ | DC ແລະ AC ປະເພດ |
| ຂາອອກ | Splined ຫຼືມີ pinion ປະສົມປະສານ; shafts ຜົນຜະລິດສະຫນັບສະຫນູນໂດຍ bearings ຄວາມອາດສາມາດຫນັກຫນ່ວງ |
| ມໍເຕີທີ່ໃຊ້ໄດ້ | ມໍເຕີໄຟຟ້າ IEC |
ຂະຫນາດກອບ, ອັດຕາສ່ວນແລະປະເພດເບກແມ່ນເລືອກຕໍ່ກັບປັດຈຸບັນ nacelle yaw ຂອງທ່ານແລະ flange motor. ຖ້າເວັບໄຊຂອງເຈົ້າ ປະຕິບັດຫ້ອງຮຽນ turbulence ສູງ, ຮ້ອງຂໍໃຫ້ມີຖັນ torque derated.
| ປະເພດ | Nominal Output Torque (N·m) | ແຮງບິດຜົນຜະລິດສະຖິດສູງສຸດ (N·m) | ອັດຕາສ່ວນ (i) |
|---|---|---|---|
| 700L | 1,000 | 2,000 | 297 – 2,153 |
| 701L | 2,000 | 4,000 | 297 – 2,153 |
| 703AL | 2,500 | 5,000 | 278 – 1,866 |
| 705AL | 5,000 | 10,000 | 278 – 1,866 |
| 706BL4 | 8,000 | 15,000 | 203 – 2,045 |
| 707AL4 | 12,000 | 25,000 | 278 – 1,856 |
| 709AL4 | 18,000 | 30,000 | 278 – 1,856 |
| 711BL4 | 35,000 | 80,000 | 256 – 1,606 |
| 710L4 | 25,000 | 50,000 | 329 – 1,420 |
| 711L4 | 35,000 | 80,000 | 256 – 1,606 |
| 713L3 | 50,000 | 100,000 | 250 – 1,748 |
| 715L4 | 80,000 | 140,000 | 269 – 1,390 |
ບໍ່ແນ່ໃຈວ່າກອບໃດເຫມາະ? ສົ່ງເສັ້ນຜ່າສູນກາງ nacelle ຂອງທ່ານ, ພະລັງງານ motor yaw ແລະຄວາມໄວ yaw ທີ່ຕ້ອງການຂອງພວກເຮົາ ໂຕະວິສະວະກຳ ແລະພວກເຮົາຈະສົ່ງຄືນປະເພດທີ່ກົງກັນພາຍໃນສາມມື້ເຮັດວຽກ.
ມໍເຕີ yaw ຂັບລົດເກຍແສງຕາເວັນ, ເຊິ່ງເປັນຈຸດປ້ອນພະລັງງານຂອງລົດໄຟ. ເນື່ອງຈາກວ່າເຄື່ອງມືແດດແມ່ນ ຂະຫນາດນ້ອຍທຽບກັບເກຍວົງ, ມັນຫັນໄວແລະປະຕິບັດ torque ຕ່ໍາ - ຊຶ່ງເປັນສິ່ງທີ່ແນ່ນອນຂອງ IEC motor ແມ່ນດີຢູ່.
ເກຍດາວສາມຫຼືສີ່ຕາຫນ່າງພ້ອມໆກັນກັບເຄື່ອງມືແສງຕາເວັນແລະກັບເຄື່ອງມືວົງພາຍໃນ. ແຕ່ລະ ດາວເຄາະ rotates ສຸດ bearing ຂອງຕົນເອງໃນຂະນະທີ່ revolving ປະມານແສງຕາເວັນ, ສະນັ້ນການໂຫຼດໄດ້ຖືກແບ່ງປັນແທນທີ່ຈະກ່ວາ ສຸມຢູ່ໃນຄູ່ແຂ້ວດຽວ.
ຜູ້ໃຫ້ບໍລິການເກັບກຳການເຄື່ອນທີ່ຂອງວົງໂຄຈອນຂອງດາວທຸກໜ່ວຍ ແລະຜ່ານມັນໄປຫາ shaft ຜົນຜະລິດ — splined ຫຼື ມີ pinion ປະສົມປະສານ - ເຊິ່ງເຮັດໃຫ້ວົງ slewing ແລະ turns nacelle ໄດ້. ການຫຼຸດຜ່ອນແມ່ນກໍານົດໂດຍ ການນັບແຂ້ວຂອງວົງແຫວນ ແລະດວງອາທິດ ບວກກັບຈຳນວນດາວເຄາະໃນຕາໜ່າງ.
ເມື່ອແຮງລົມເຮັດໃຫ້ຊ່ວງເວລາອ່າວຜັນປ່ຽນ, ການອອກແບບບັນທຸກທີ່ເລື່ອນໄດ້ເຮັດໃຫ້ເກຍປ່ຽນທ່າທີ ເລັກນ້ອຍດັ່ງນັ້ນຢ່າງຫນ້ອຍສາມແຂ້ວຕິດຕໍ່ກັນ. Bench ແລະຂໍ້ມູນພາກສະຫນາມສະແດງໃຫ້ເຫັນຄວາມຜິດພາດການສົ່ງຕໍ່ ພາຍໃນ 0.08° ພາຍໃຕ້ ±12% ການເໜັງຕີງຂອງຊ່ວງເວລາ, ທຽບກັບປະມານ 0.3° ສຳລັບເສັ້ນຂະໜານແບບທຳມະດາ ໜ່ວຍ. ຮອງຮັບ elastic - ຢາງພາລາທີ່ມີຄວາມຊຸ່ມຊື່ນສູງລວມກັບ shims ໂລຫະ - ໃຊ້ເວລາການຊ໊ອກຄວາມຖີ່ສູງ ອອກກ່ອນທີ່ມັນຈະຮອດແຂ້ວ.
ເກຍທີ່ໝຸນວຽນຖິ້ມນ້ຳມັນໃສ່ຊ່ອງນ້ຳມັນທີ່ຢູ່ອາໃສ ໃນຂະນະທີ່ປ້ຳດູດລູກປືນຢູ່ອ້ອມຮອບດາວເຄາະ 8 ລິດ/ນາທີ. ຢູ່ທີ່ −25 °C, ລະບົບຍັງຮັກສາຄວາມຫນືດພາຍໃນແຖບ ISO VG 320, ດັ່ງນັ້ນເກຍບໍ່ຂັດ. ການເລີ່ມຕົ້ນເຢັນ. ຊ່ອງນ້ໍາມັນກ້ຽວວຽນທີ່ຈັບຄູ່ກັບຄ້ອນເຮັດຄວາມເຢັນນໍາຄວາມຮ້ອນໄປສູ່ເຮືອນ; ພາຍໃຕ້ຢ່າງຕໍ່ເນື່ອງ ໜ້າທີ່ຂອງປ້ຳນ້ຳມັນຢູ່ຕ່ຳກວ່າ 60 ອົງສາເຊ, ອຸນຫະພູມເຢັນກວ່າຮູບແບບທຳມະດາປະມານ 12 ອົງສາ, ເຊິ່ງຊ້າລົງ. ການແກ່ອາຍຸຂອງນໍ້າມັນ.
“ສິບແປດເດືອນຢູ່ໃນເວທີທະເລເຫນືອທີ່ບໍ່ມີຄວາມລົ້ມເຫລວ ການບໍາລຸງຮັກສາໃຊ້ເວລາປະມານ 40% ແລະການຕອບສະຫນອງ yaw ພາຍໃຕ້ສະພາບພະຍຸໄຕ້ຝຸ່ນແມ່ນປະມານ 25% ໄວຂຶ້ນ. ກ່ວາຫົວຫນ່ວຍທີ່ພວກເຮົາແລ່ນກ່ອນ. ການຈັດຕໍາແຫນ່ງ Nacelle ຖືຢູ່ທີ່ ± 0.15°, ເຊິ່ງເຮັດໃຫ້ການຜະລິດປະຈໍາປີໂດຍ ໃກ້ກັບ 8%. ເມື່ອບັນຫາການຈັບຄູ່ເຄື່ອງຈັກເກີດຂຶ້ນ, ວິສະວະກອນຂອງພວກເຂົາໄດ້ແກ້ໄຂມັນຈາກໄລຍະໄກໃນສາມຊົ່ວໂມງ.”
Hans Müllerຜູ້ຈັດການຈັດຊື້ດ້ານວິຊາການ, ກຸ່ມບໍລິສັດພະລັງງານ EnerWind, ເຢຍລະມັນ"ພວກເຮົາໄດ້ປັບປຸງສະຖານທີ່ 3 MW ໃນທະເລຊາຍຄາລິຟໍເນຍດ້ວຍເຄື່ອງຂັບຂີ່ເຫຼົ່ານີ້. ພວກເຂົາຈັດການກັບ 60 °C ກາງເວັນກາງຄືນ. swing, ແລ່ນປະມານ 30% ງຽບກວ່າເກຍເກຍເກົ່າ, ແລະຖືຕໍາແຫນ່ງ ±0.1° - ການເຄື່ອນຍ້າຍຢ່າງດຽວ. ປະສິດທິພາບການຜະລິດເພີ່ມຂຶ້ນ 7%. ທີມງານຫລັງການຂາຍດໍາເນີນການກວດກາປະຈໍາໄຕມາດແລະ swapped ອອກ worn ການກັ່ນຕອງນໍ້າມັນເຊື້ອໄຟກ່ອນທີ່ມັນຈະເປັນບັນຫາ.”
Lucas ThompsonGreenPower Renewables, ສະຫະລັດ"ຫົກເດືອນເຂົ້າໄປໃນໂຄງການ offshore Scottish ທີ່ມີຄວາມໄວລົມໂດຍສະເລ່ຍ 12 m / s: ສູນຮົ່ວ, ບໍ່ຜິດປົກກະຕິ. ສຽງດັງ, ແລະການຕອບສະຫນອງ yaw ປະມານ 20% ໄວກ່ວາການແກ້ໄຂຕົ້ນສະບັບ, ເຊິ່ງເພີ່ມ 9 % ກັບລົມ. ປະສິດທິພາບ. ທີມງານດ້ານວິຊາການຂອງພວກເຂົາຢູ່ກັບພວກເຮົາຈາກການມອບຫມາຍຜ່ານການກວດສອບຂໍ້ມູນແລະແມ້ກະທັ້ງ ປັບຕົວກໍານົດການຫລໍ່ລື່ນຄືນໃຫມ່, ເຊິ່ງຄວນຈະເພີ່ມປະມານ 15% ໃຫ້ກັບຊີວິດການບໍລິການ."
Ethan Carterພະລັງງານ WindHorizon, ສະຫະລາຊະອານາຈັກບອກພວກເຮົາປັດຈຸບັນ nacelle yaw ຂອງທ່ານ, ກອບມໍເຕີແລະຊັ້ນ corrosion ສະຖານທີ່. ພວກເຮົາຈະຕອບກັບຄໍາແນະນໍາ ຂະໜາດກອບ, ການແຕ້ມຮູບໃນການໂຕ້ຕອບ 2D ແລະໃບສະເໜີລາຄາໂດຍກົງຈາກໂຮງງານ — ໂດຍປົກກະຕິແລ້ວພາຍໃນ 24 ຊົ່ວໂມງ. ເຕັມຮູບແບບ ມີຢູ່ໃນຂອງພວກເຮົາເກຍກັງຫັນລົມຫນ້າ, ຫຼືທ່ອງກວ້າງກ່ອງເກຍດາວເຄາະຊຸດ.
