ການເຊື່ອມໂລຫະປະເພດ cardan ແຂງ, ກໍ່ສ້າງສໍາລັບໂຮງງານມ້ວນ, ລົດເຄນ, ການຂຸດຄົ້ນບໍ່ແຮ່ແລະໂລຫະ. yoke ເຊື່ອມເອົາ bolted-joint loosening. ລູກປືນເຂັມທີ່ມີຄວາມແມ່ນຍໍາຮັກສາ friction ຕ່ໍາ. ເຈາະ 100–550 mm, ແຮງບິດເຖິງ 710 kN·m, ເຫຼັກໂລຫະປະສົມ 35CrMo, ISO 9001 ການຜະລິດໃນ Ningbo, ຈີນ.

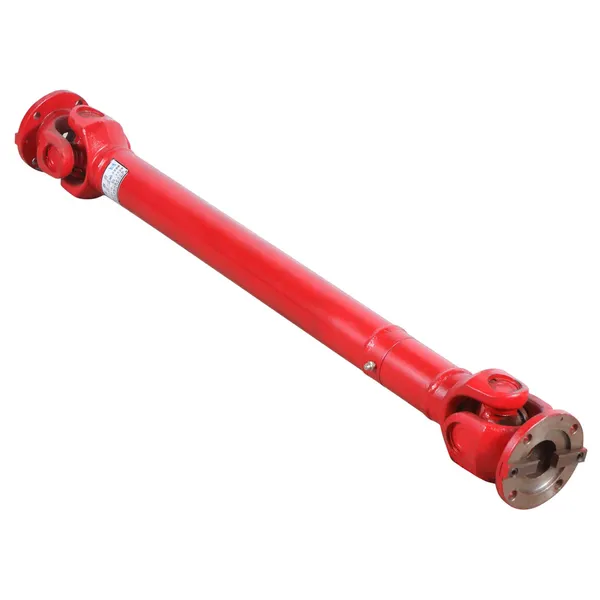

SWC-WH ເປັນrigid coupling universal ຮ່ວມທີ່ສົ່ງແຮງບິດຜ່ານ yoke ເຊື່ອມແລະຂ້າມສູນກາງແລ່ນໃສ່ລູກປືນເຂັມທີ່ມີຄວາມແມ່ນຍໍາ. ບໍ່ເຫມືອນກັບຂໍ້ຕໍ່ປະເພດ flex, ມັນມີບໍ່ມີອົງປະກອບ elastic, ດັ່ງນັ້ນບໍ່ມີຢາງ, ບໍ່ມີຊອງພາກຮຽນ spring ແລະບໍ່ມີສະມາຊິກ flex ຊົດເຊີຍທີ່ຈະສວມໃສ່ອອກ. ນັ້ນເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ຕ້ອງການເມື່ອໄດຕ້ອງການແຮງບິດສູງ, ການຕໍ່ຕ້ານການຊ໊ອກສູງແລະຊີວິດການບໍລິການຍາວແທນທີ່ຈະເຮັດໃຫ້ຊຸ່ມຊື່ນ.
yoke ເຊື່ອມແມ່ນຄວາມແຕກຕ່າງທີ່ສໍາຄັນຈາກການອອກແບບ bolted-yoke. ພາຍໃຕ້ການສັ່ນສະເທືອນຢ່າງຕໍ່ເນື່ອງ, ຂໍ້ຕໍ່ bolted ສາມາດ loosen, ເຮັດໃຫ້ເກີດຄວາມວຸ່ນວາຍ, backlash ແລະຄວາມລົ້ມເຫຼວໃນທີ່ສຸດ. ການເຊື່ອມໂລຫະເອົາຮູບແບບຄວາມລົ້ມເຫລວນັ້ນອອກທັງຫມົດ. ສໍາລັບຜູ້ຊື້ແຫຼ່ງcouplings ທົ່ວໄປສໍາລັບ shafts ຂັບອຸດສາຫະກໍາ, ນີ້ຫມາຍຄວາມວ່າການຢຸດເຊົາການບໍາລຸງຮັກສາຫນ້ອຍລົງແລະຄ່າໃຊ້ຈ່າຍທັງຫມົດຂອງຄວາມເປັນເຈົ້າຂອງຕ່ໍາກວ່າຕະຫຼອດຊີວິດການບໍລິການຂອງ coupling.
ຖ້າຄໍາຮ້ອງສະຫມັກຂອງທ່ານຕ້ອງການຄວາມສອດຄ່ອງຂອງ torsional ແທນທີ່ຈະເປັນຄວາມເຂັ້ມງວດ, ປຽບທຽບມັນກັບປະເພດການເຊື່ອມໂລຫະມາດຕະຖານ SWC-BHຫຼື span ຍາວປະເພດການເຊື່ອມໂລຫະ SWC-CH ຍາວ, ເຊິ່ງເພີ່ມອົງປະກອບທີ່ມີຄວາມຍືດຫຍຸ່ນລະຫວ່າງສອງ yokes.

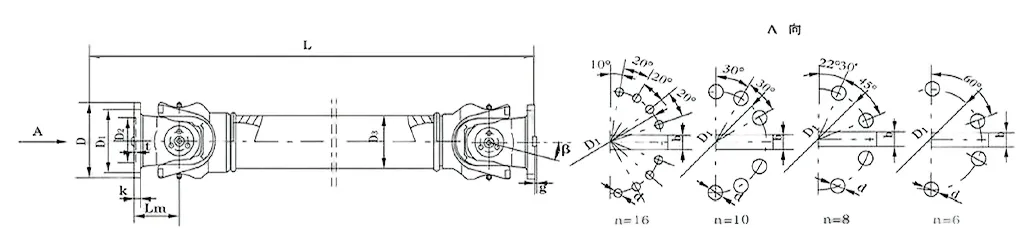

ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະແດງທຸກຂະຫນາດມາດຕະຖານໃນຊຸດ SWC-WH. ໃຊ້ມັນເພື່ອໃຫ້ກົງກັບເສັ້ນຜ່າສູນກາງ shaft ຂອງທ່ານ, torque nominal ທີ່ຕ້ອງການແລະຄວາມຍາວການຕິດຕັ້ງທີ່ມີຢູ່ກ່ອນທີ່ຈະຮ້ອງຂໍໃຫ້ວົງຢືມ. ເຈາະທີ່ກໍາຫນົດເອງ, keyways ແລະຄວາມຍາວແມ່ນມີຢູ່ໃນການຮ້ອງຂໍ.
| ຕົວແບບ | D (ມມ) | Tn (kN·m) | Tf (kN·m) | β (°) | ລມນ | D1 (js11) | D2 (H7) | D3 | ມ | n-d | k | t | b (h9) | g | Inertia (kg·m²) | ນ້ຳໜັກ (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ລມນ | +100 ມມ | ລມນ | +100 ມມ | |||||||||||||||
| SWC100WH | 100 | 1.25 | 0.63 | 25 | 243 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - | 0.0039 | 0.00019 | 4.5 | 0.35 |
| SWC120WH | 120 | 2.5 | 1.25 | 25 | 307 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - | 0.0096 | 0.00044 | 7.7 | 0.55 |
| SWC150WH | 150 | 5 | 2.5 | 25 | 350 | 130 | 90 | 89 | 80 | 8-13 | 10 | 3 | - | - | 0.371 | 0.00157 | 18 | 24.5 |
| SWC180WH | 180 | 12.5 | 6.3 | 25 | 180 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0.15 | 0.007 | 48 | 2.8 |
| SWC225WH | 225 | 40 | 20 | 15 | 520 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.365 | 0.0234 | 78 | 4.9 |
| SWC250WH | 250 | 63 | 31.5 | 15 | 620 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.817 | 0.0277 | 124 | 5.3 |
| SWC285WH | 285 | 90 | 45 | 15 | 720 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 1.756 | 0.051 | 185 | 6.3 |
| SWC315WH | 315 | 125 | 63 | 15 | 805 | 280 | 185 | 219 | 219 | 10-23 | 32 | 8 | 40 | 15 | 2.893 | 0.0795 | 262 | 8 |
| SWC350WH | 350 | 180 | 90 | 15 | 875 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 5.013 | 0.2219 | 374 | 15 |
| SWC390WH | 390 | 250 | 125 | 15 | 955 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 8.406 | 0.2219 | 506 | 15 |
| SWC440WH | 440 | 355 | 180 | 15 | 1155 | 390 | 255 | 325 | 260 | ໑໖-໒໘ | 42 | 10 | 80 | 20 | 15.79 | 0.4744 | 790 | 21.7 |
| SWC490WH | 490 | 500 | 250 | 15 | 1205 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 26.54 | 0.4744 | 1014 | 21.7 |
| SWC550WH | 550 | 710 | 355 | 15 | 1355 | 492 | 320 | 426 | 325 | 16-31 | 50 | 12 | 100 | 22.5 | 48.32 | 1.357 | 1526 | 34 |
SWC-WH ຊົດເຊີຍການຈັດລຽງຂອງມຸມທີ່ຜິດພາດໄດ້ເຖິງ 15°–25°. ສໍາລັບການເດີນທາງຕາມແກນ, ຈັບຄູ່ມັນກັບ shaft spline ເລື່ອນ.
ນຳໃຊ້ປັດໄຈການບໍລິການຂອງ 1.5–2.5 ໃນ torque ນາມໂດຍອີງຕາມລະດັບຊ໊ອກແລະຮອບວຽນຫນ້າທີ່.
ມາດຕະຖານ D1 js11 / D2 H7 bores ທີ່ລະບຸໄວ້ຂ້າງເທິງ. ມີເຈາະຂັ້ນໄດ ຫຼື splined ແບບກຳນົດເອງ.
ຖ້າຫາກວ່າ shaft ຂອງທ່ານນໍາໃຊ້ການໂຕ້ຕອບ flange, ເບິ່ງປະເພດ SWC-WF flangeໃນຊຸດດຽວກັນ.
ວິສະວະກອນຈັດຊື້ເລືອກ SWC-WH ສໍາລັບສາມເຫດຜົນທາງການຄ້າ:downtime ຕ່ໍາ, ວົງຈອນການທົດແທນຫນ້ອຍລົງແລະຄ່າໃຊ້ຈ່າຍທັງຫມົດຕ່ໍາຕໍ່ຊົ່ວໂມງປະຕິບັດງານ.
SWC-WH ໄດ້ຖືກລະບຸໄວ້ບ່ອນໃດກໍຕາມທີ່ການເຊື່ອມຕໍ່ທີ່ແຂງ, ແຮງບິດສູງຈະຕ້ອງຢູ່ລອດການຊ໊ອກແລະການສັ່ນສະເທືອນຢ່າງຕໍ່ເນື່ອງ. ການຕິດຕັ້ງທົ່ວໄປປະກອບມີ:
ຖ້າການຂັບຂີ່ຂອງທ່ານຍັງຕ້ອງການການຍ້າຍຕາມແກນ ຫຼືການປະຕິບັດຕາມການບິດເບືອນ, ກວດເບິ່ງສະບັບເຕັມໄລຍະການເຊື່ອມຈອດທົ່ວໄປຫຼືທາງເລືອກຊຸດການເຊື່ອມເກຍກ່ອນທີ່ຈະກໍານົດ.

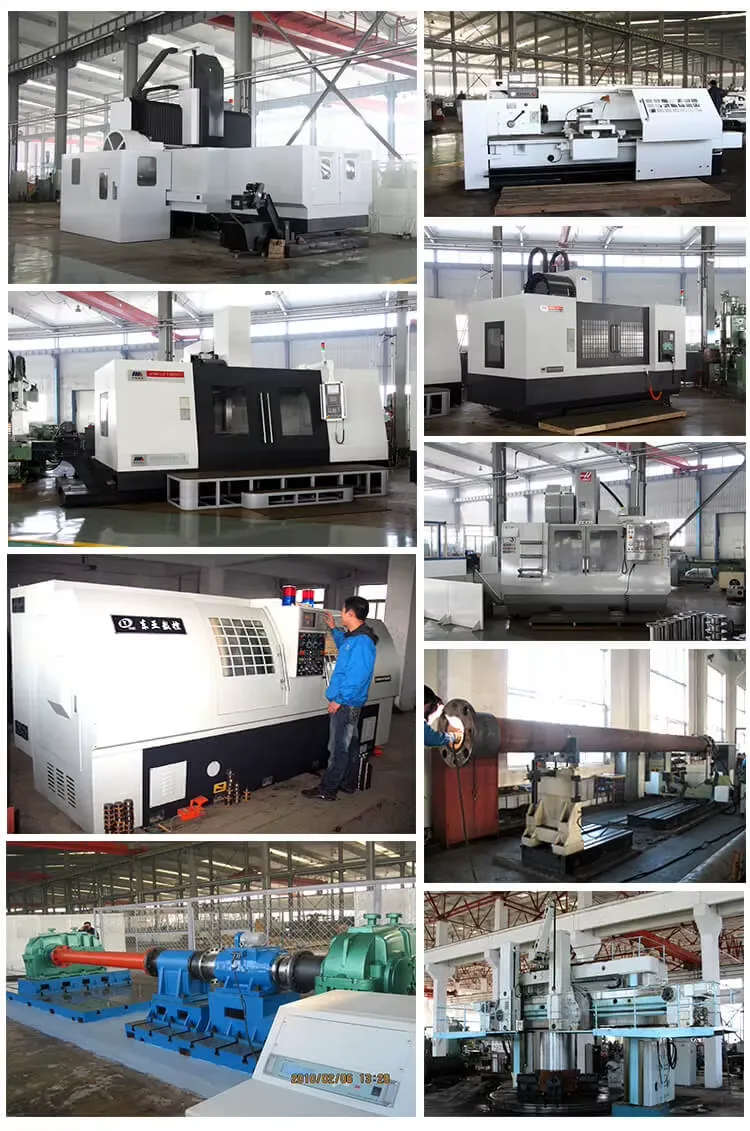

Raydafon ເປັນOEM ຜູ້ຜະລິດ coupling ທົ່ວໄປ, ບໍ່ແມ່ນບໍລິສັດການຄ້າ. ການປັບແຕ່ງແມ່ນຖືກຈັດການພາຍໃນສະຖານທີ່ ISO 9001 ຂອງພວກເຮົາເອງໃນ Ningbo, ຈີນ.
D1 js11, D2 H7 ຫຼືຄວາມທົນທານທີ່ກໍາຫນົດເອງ. ກະແຈຂະຫນານ, spline ຫຼື shrink-disc interface.
ວົງ Bolt, ເສັ້ນຜ່າສູນກາງຂອງນັກບິນ ແລະ bolt ນັບກົງກັນກັບຮູບແຕ້ມ flange ການຫາຄູ່ຂອງທ່ານ.
Lmin ແລະຂະຫຍາຍຄວາມຍາວ. ເກຣດການດຸ່ນດ່ຽງແບບໄດນາມິກສໍາລັບ shafts ຄວາມໄວສູງ.
ການທາສີ, ສີດໍາ oxide, ແຜ່ນສັງກະສີ. ປ້າຍຊື່ສ່ວນຕົວ ແລະເຄື່ອງໝາຍ.
ສົ່ງຮູບແຕ້ມ PDF, DWG, DXF ຫຼື STEP ທີ່ມີຂະຫນາດ shaft ແລະວົງຈອນຫນ້າທີ່ຂອງທ່ານ. ວິສະວະກອນຂອງພວກເຮົາສົ່ງຄືນຄໍາແນະນໍາຂະຫນາດແລະວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງ.
ທຸກໆການເຊື່ອມ SWC-WH ຜ່ານເສັ້ນທາງການກວດກາທີ່ມີເອກະສານກ່ອນການຂົນສົ່ງ. ນີ້ແມ່ນຫຼັກຖານທີ່ຜູ້ຊື້ຢູ່ຕ່າງປະເທດອີງໃສ່ການອະນຸມັດຂອງຜູ້ຂາຍແລະການກວດກາຂາເຂົ້າ.
1 ຊິ້ນສໍາລັບຂະຫນາດມາດຕະຖານ. ລາຄາເລີ່ມຕົ້ນ 50 ຕ່ອນ.
15-30 ມື້ຫຼັງຈາກການຢັ້ງຢືນການແຕ້ມຮູບແລະເງິນຝາກ.

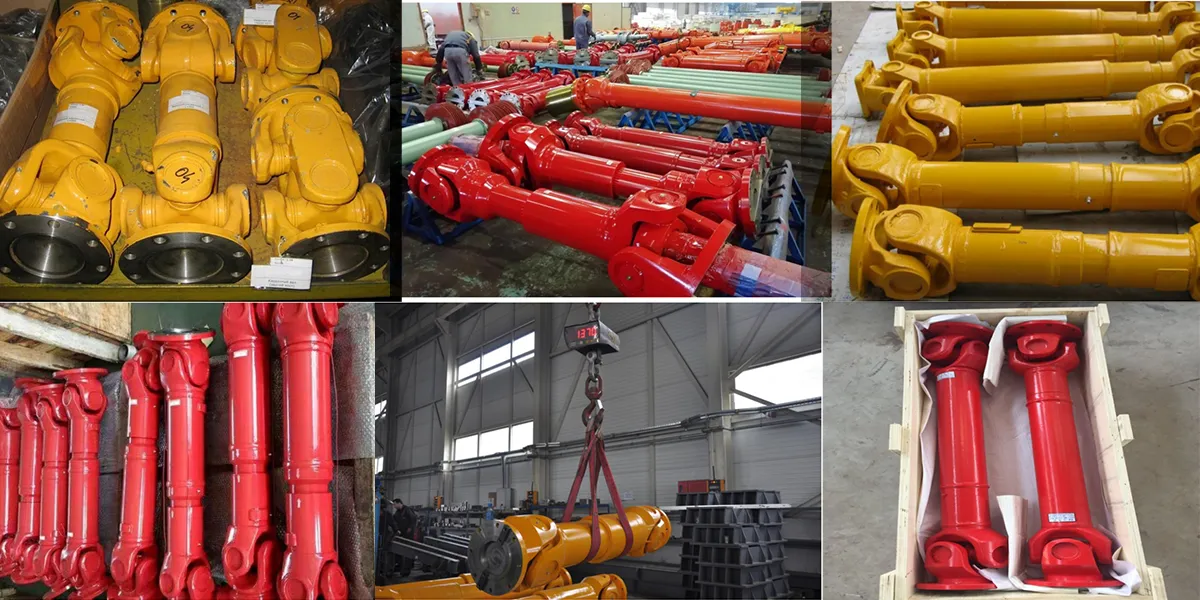

ກໍລະນີໄມ້, ຮູບເງົາ VCI ຕ້ານ rust, desiccant, pallet custom ສໍາລັບຂະຫນາດໃຫຍ່.
ທະເລ, ທາງອາກາດຫຼືສະແດງອອກ. ຂໍ້ກໍານົດ EXW / FOB / CIF / DDP ທີ່ມີຢູ່.
CI, PL, CO, ແບບຟອມ A/E, ໃບຢັ້ງຢືນວັດສະດຸ, ບົດລາຍງານມິຕິ.
T/T, L/C ຢູ່ໃນສາຍຕາ, ແລະເງື່ອນໄຂອື່ນໆທີ່ສາມາດຕໍ່ລອງໄດ້ສໍາລັບຜູ້ຊື້ຄືນ.
ມັນຫມາຍຄວາມວ່າການ coupling ບໍ່ມີອົງປະກອບ elastic ຫຼືມີຄວາມຍືດຫຍຸ່ນໃນເສັ້ນທາງຂອງແຮງບິດ, ແລະ yoke ແມ່ນເຂົ້າຮ່ວມໂດຍການເຊື່ອມແທນທີ່ຈະກ່ວາ bolting. ອັນນີ້ເອົາການເຊື່ອມ bolted-joint ພາຍໃຕ້ການສັ່ນສະເທືອນແລະເພີ່ມຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງ. ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບແຮງບິດສູງ, ແຮງບິດສູງທີ່ອົງປະກອບທີ່ມີຄວາມຍືດຫຍຸ່ນບໍ່ຈໍາເປັນຕ້ອງ.
ເສັ້ນຜ່າສູນກາງ Gyration 100–550 mm, torque nominal 1.25–710 kN·m, fatigue torque 0.63–355 kN·m, standard bore D1 57–426 mm. ເຈາະ ແລະ shafts ກໍານົດເອງແມ່ນມີຢູ່.
Yokes ແລະ flanges ແມ່ນເຫຼັກໂລຫະປະສົມ 35CrMo ທີ່ໄດ້ຮັບຄວາມຮ້ອນ. ວາລະສານຂ້າມແມ່ນແລ່ນໃສ່ລູກປືນເຂັມທີ່ມີຄວາມແມ່ນຍໍາເພື່ອຫຼຸດຜ່ອນຄວາມອິດເມື່ອຍແລະຍືດອາຍຸການບໍລິການພາຍໃຕ້ຫນ້າທີ່ອຸດສາຫະກໍາຢ່າງຕໍ່ເນື່ອງ.
ອີງຕາມຂະຫນາດ, 15° ຫາ 25° ຂອງ misalignment ເປັນມຸມ. SWC-WH ບໍ່ຊົດເຊີຍການເຄື່ອນທີ່ຕາມແກນ — ຈັບຄູ່ມັນກັບສາຍເລື່ອນ ຫຼື ແກນ telescopic ຖ້າມີການເດີນທາງຕາມແກນ.
ແມ່ນແລ້ວ. ພວກເຮົາປັບແຕ່ງ bore, keyway, ຮູບແບບ flange, ຄວາມຍາວ, ລະດັບຄວາມດຸ່ນດ່ຽງ, ການປິ່ນປົວດ້ານແລະ nameplate. ສົ່ງຮູບແຕ້ມ PDF, DWG, DXF ຫຼື STEP ແລະພວກເຮົາຈະອ້າງອີງພາຍໃນ 24 ຊົ່ວໂມງ.
MOQ 1 ຊິ້ນສໍາລັບຂະຫນາດມາດຕະຖານ. ເວລາສັ່ງ 15-30 ມື້ຂຶ້ນກັບຂະຫນາດແລະການປັບແຕ່ງ. ການຮັບປະກັນຈໍາກັດ 12 ເດືອນຕໍ່ກັບຄວາມບົກຜ່ອງດ້ານການຜະລິດ.
ໃຫ້ torque nominal, ແຮງບິດສູງສຸດ, ຄວາມໄວ, ເສັ້ນຜ່າສູນກາງ shaft, ມຸມ misalignment ແລະວົງຈອນຫນ້າທີ່. ວິສະວະກອນຂອງພວກເຮົາຈະແນະນໍາຂະຫນາດທີ່ມີປັດໄຈການບໍລິການທີ່ຖືກຕ້ອງ. ນອກນັ້ນທ່ານຍັງສາມາດທົບທວນຄືນຢ່າງເຕັມທີ່ຄູ່ມືການຄັດເລືອກຄູ່ມືສາກົນກ່ອນທີ່ຈະຕິດຕໍ່ພວກເຮົາ.
ແມ່ນແລ້ວ. ຄໍາສັ່ງຕົວຢ່າງຖືກຍອມຮັບສໍາລັບຂະຫນາດມາດຕະຖານ. ຄ່າໃຊ້ຈ່າຍຕົວຢ່າງແລະການຂົນສົ່ງແມ່ນອ້າງອີງແຍກຕ່າງຫາກແລະສາມາດໄດ້ຮັບການສິນເຊື່ອຕໍ່ກັບຄໍາສັ່ງຈໍານວນຫຼາຍຄັ້ງທໍາອິດ.
ສົ່ງຮູບແຕ້ມ shaft ຂອງທ່ານ, torque ແລະຄວາມໄວ. ວິສະວະກອນຂອງພວກເຮົາຕອບກັບພາຍໃນ 24 ຊົ່ວໂມງດ້ວຍການແນະນໍາຂະຫນາດແລະລາຄາໂຮງງານ.
