ການປ່ຽນແທນ GIGL Drum Shape Gear Coupling

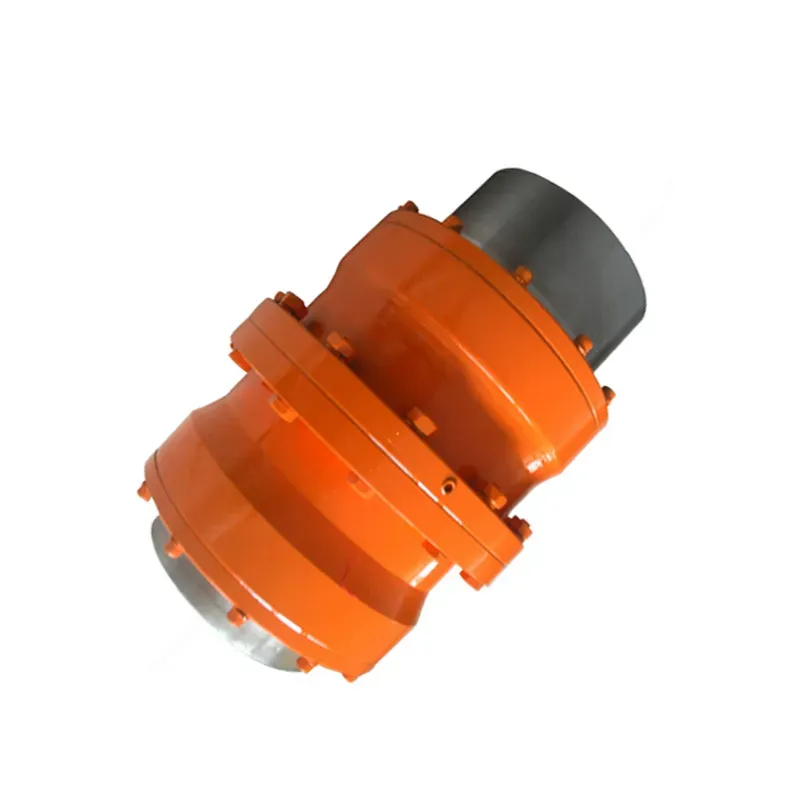

GIGL Drum Shape Coupling Gear Coupling ສໍາລັບການສົ່ງອຸດສາຫະກໍາຫນັກ

ຖ້າເຄື່ອງຈັກຫນັກຂອງເຈົ້າ - ໂຮງງານເຫຼັກມ້ວນ, ເຄື່ອງປັ່ນປ່ວນໂຮງງານຊີມັງ, ຫຼືເຄື່ອງລໍາລຽງຂຸດຄົ້ນບໍ່ແຮ່ - ຕ້ອງການຕົວເຊື່ອມຕໍ່ທີ່ຈະບໍ່ກັບຄືນຈາກແຮງບິດສູງ, ການທົດແທນຂອງ Raydafon.GIGL Drum Shape Coupling Gear Couplingຖືກສ້າງຂຶ້ນສໍາລັບວຽກທີ່ແນ່ນອນນັ້ນ.

ແຂ້ວຮູບຊົງ Drum ສ້າງສໍາລັບການນໍາໃຊ້ທີ່ແທ້ຈິງໃນໂລກ

ສິ່ງທີ່ເຮັດໃຫ້ນີ້drum gear couplingໂດດເດັ່ນ? ແຂ້ວຮູບກອງ. ເຂົາເຈົ້າບໍ່ພຽງແຕ່ໂອນອຳນາດເທົ່ານັ້ນ — ເຂົາເຈົ້າຈັດການຄວາມວຸ້ນວາຍຂອງການນຳໃຊ້ໃນໂລກຕົວຈິງ. ແຮງບິດສູງສຸດເຖິງ 2000 kN·m, ຂະຫນາດເຈາະຕັ້ງແຕ່ 50 mm ຫາ 400 mm, ແລະມັນໃຊ້ເວລາເຖິງ 1.5 ອົງສາຂອງ misalignment ເປັນມຸມ. ເທິງສຸດນັ້ນ, ມັນຊົດເຊີຍການປ່ຽນຕາມແກນ ແລະ radial ທີ່ຈະເຮັດໃຫ້ສາຍເຊື່ອມທຳມະດາໝົດໄວ.

ເຫຼັກກ້າ 42CrMo ທີ່ມີຄວາມຊັດເຈນ-ພື້ນດິນ Involute ແຂ້ວ

Raydafon ຜະລິດຈາກເຫລັກທີ່ມີຄວາມເຂັ້ມແຂງສູງ 42CrMo, ຫຼັງຈາກນັ້ນ grinds ແຂ້ວເກຍ involute ກັບຄວາມແມ່ນຍໍາ - ດັ່ງນັ້ນພະລັງງານໄຫຼລຽບແລະສວມໃສ່ຍັງຕໍ່າ. ມັນເປັນຫຼັກສໍາລັບຜູ້ຊື້ທີ່ກໍາລັງຊອກຫາຄູ່ເກຍແຮງບິດສູງສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ; ມັນສືບຕໍ່ເຮັດວຽກເຖິງແມ່ນວ່າໃນເວລາທີ່ເຄື່ອງຈັກຖືກ pushed ຍາກ.

ISO 9001 ໄດ້ຮັບການຢັ້ງຢືນ ແລະການຮັກສາທີ່ເປັນມິດ

ການເຊື່ອມນີ້ບໍ່ພຽງແຕ່ເຄັ່ງຄັດ - ມັນເປັນການສະຫຼາດສໍາລັບການບໍາລຸງຮັກສາເຊັ່ນດຽວກັນ. ມັນໄດ້ຮັບການຮັບຮອງ ISO 9001. ຕາຫນ່າງເກຍແມ່ນ lubricated, ເຊິ່ງຕັດການສັ່ນສະເທືອນແລະຍືດອາຍຸການບໍລິການ, ເຖິງແມ່ນວ່າຢູ່ໃນລະເບີດຝັງດິນຂີ້ຝຸ່ນຫຼືໂຮງງານຊີມັງທີ່ sweltering. ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນຫມາຍຄວາມວ່າການຕິດຕັ້ງມັນຢູ່ໃນໂຮງງານມ້ວນຫຼືໄດລໍາລຽງບໍ່ໄດ້ປ່ຽນເປັນໂຄງການໃຫຍ່. ນັ້ນແມ່ນເຫດຜົນທີ່ວ່າມັນເປັນການເລືອກອັນດັບຫນຶ່ງການເຊື່ອມເກຍ drum ທົນທານແລະທາງເລືອກທີ່ມັກສໍາລັບຕົວເຊື່ອມຕໍ່ເກຍທີ່ກໍາຫນົດເອງສໍາລັບອຸປະກອນຂຸດຄົ້ນບໍ່ແຮ່ - ຂະຫນາດແລະການປິ່ນປົວດ້ານສາມາດຖືກປັບແຕ່ງໃຫ້ເຫມາະສົມກັບການຕິດຕັ້ງຂອງທ່ານ.

ລາຄາໂຮງງານທີ່ແຂ່ງຂັນຈາກປະເທດຈີນ

ໂຮງງານຜະລິດຂອງ Raydafon ແມ່ນຢູ່ໃນປະເທດຈີນ, ດັ່ງນັ້ນພວກເຮົາສົມດຸນຄຸນນະພາບທີ່ດີກັບລາຄາທີ່ມີຄວາມຫມາຍ. ພວກເຮົາບໍ່ໄດ້ຂາຍຊິ້ນສ່ວນໜຶ່ງຂະໜາດທີ່ພໍດີໄດ້ທັງໝົດ — ພວກເຮົາເຮັດວຽກຮ່ວມກັບທ່ານເພື່ອໃຫ້ມີການເຊື່ອມທີ່ເໝາະສົມກັບເຄື່ອງຈັກຂອງທ່ານ. ເວລາຢຸດເຮັດວຽກໜ້ອຍລົງ, ປະສິດທິພາບທີ່ດີຂຶ້ນ, ແລະຕົວເຊື່ອມຕໍ່ທີ່ຮັກສາອຸປະກອນໜັກຂອງເຈົ້າເຄື່ອນທີ່.

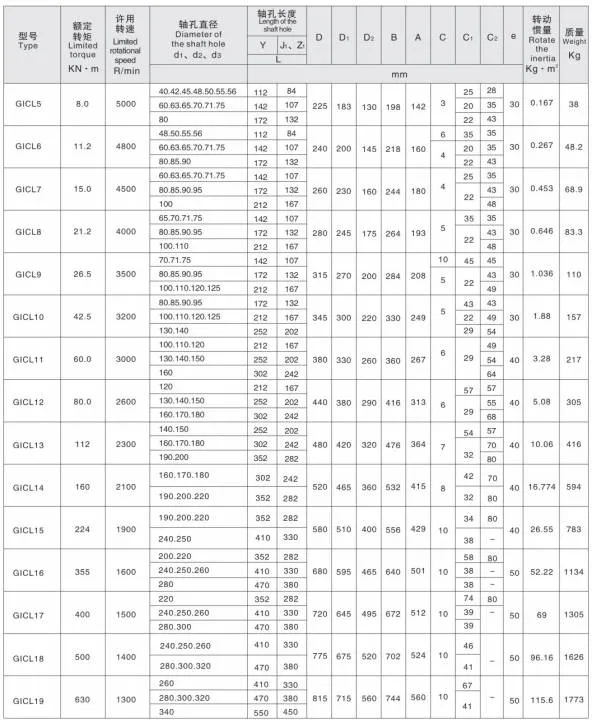

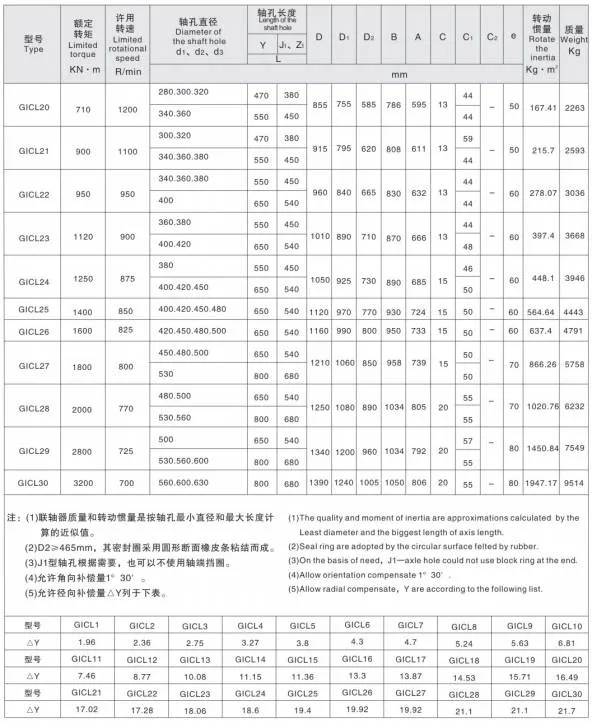

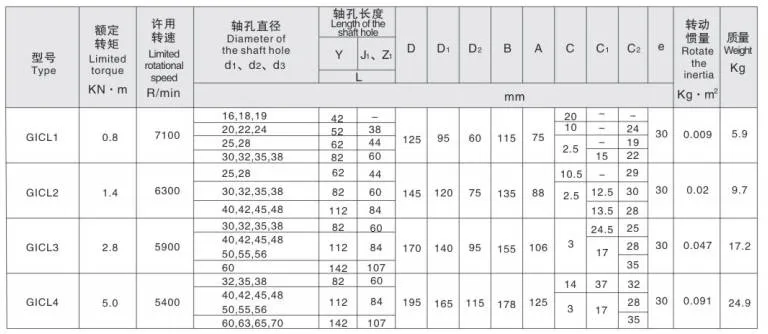

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

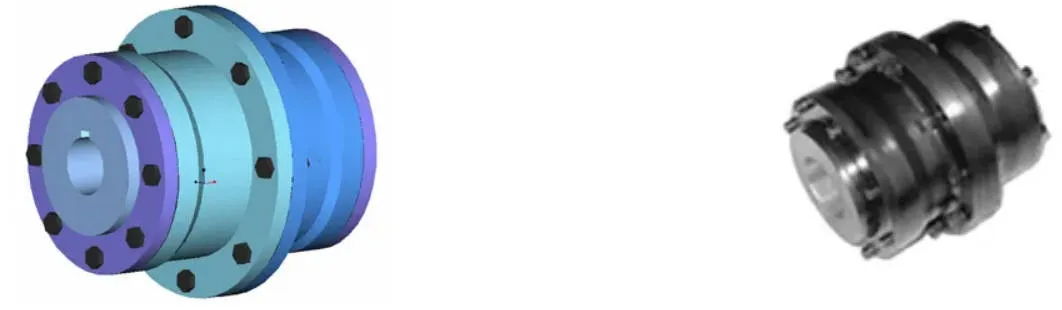

ຄຸນສົມບັດຜະລິດຕະພັນ

ການເຊື່ອມເກຍຮູບຊົງກອງ GIGL ເປັນທາງເລືອກທີ່ມີປະສິດທິພາບສູງໃນລະບົບການເຊື່ອມເກຍທີ່ມີຄວາມຍືດຫຍຸ່ນ, ປັບແຕ່ງສໍາລັບສະຖານະການອຸດສາຫະກໍາທີ່ເຄັ່ງຄັດທີ່ລະບົບສາຍສົ່ງໄຟຟ້າທີ່ເຊື່ອຖືໄດ້ແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້.

15–20% ຄວາມ​ສາ​ມາດ​ໂຫຼດ​ສູງ​ກ​່​ວາ Couplings ແຂ້ວ​ກົງ​

ສິ່ງທີ່ເຮັດໃຫ້ກ້າວຫນ້າທາງດ້ານນີ້ການເຊື່ອມເກຍຮູບຮ່າງກອງທາງ​ເລືອກ​ທີ່​ດີ​ທີ່​ສຸດ​ແມ່ນ​ຄວາມ​ສາ​ມາດ​ຂອງ​ຕົນ​ໃນ​ການ​ຈັດ​ການ misalignment ເປັນ​ລ່ຽມ​ປະ​ສິດ​ທິ​ຜົນ​ໃນ​ຂະ​ນະ​ທີ່​ຮັກ​ສາ​ການ​ສົ່ງ torque ສູງ intact. ເມື່ອປຽບທຽບກັບເຄື່ອງປ່ຽງເກຍແຂ້ວຊື່, ຮູບແບບ GIGL ສະຫນອງການເພີ່ມຂຶ້ນໂດຍສະເລ່ຍ 15-20% ໃນຄວາມທົນທານຂອງການໂຫຼດພາຍໃຕ້ເສັ້ນຜ່າສູນກາງນອກຂອງແຂນດຽວກັນແລະສູງສຸດ coupling ສະພາບເສັ້ນຜ່າກາງນອກ. ນັ້ນເຮັດໃຫ້ມັນເປັນໄປສໍາລັບຄໍາຮ້ອງສະຫມັກ GIGL ທີ່ມີໂຫຼດສູງ.

ການຍ້າຍມຸມສູງສຸດ 1°30'

ຫນຶ່ງໃນຂໍ້ໄດ້ປຽບທີ່ໃຫຍ່ທີ່ສຸດຂອງມັນແມ່ນການປັບປຸງການຊົດເຊີຍການຍົກຍ້າຍເປັນລ່ຽມ. ເມື່ອການເຄື່ອນທີ່ radial ເປັນສູນ, ຄູ່ເກຍແຂ້ວຊື່ກົງຈະຈັບພຽງແຕ່ 1°, ແຕ່ການຈັບຄູ່ເກຍຮູບຊົງກອງ GIGL ກ້າວຂຶ້ນເຖິງ 1°30' — ປັບປຸງ 50%. ນີ້ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມໄວຕ່ໍາ, ສະພາບແວດລ້ອມການໂຫຼດຫນັກເຊັ່ນ:ເຄື່ອງຈັກຂຸດຄົ້ນບໍ່ແຮ່ ແລະໂລຫະ, ບ່ອນທີ່ຄວາມທົນທານ misalignment ແມ່ນການປ່ຽນແປງເກມ.

ການຕິດຕໍ່ຂອງແຂ້ວທີ່ເຫມາະສົມ, ສຽງຕ່ໍາ, ໄລຍະການບໍາລຸງຮັກສາທີ່ຍາວນານ

ພື້ນຜິວຂອງແຂ້ວທີ່ມີຮູບຮ່າງຂອງ drum ປັບປຸງການຕິດຕໍ່ລະຫວ່າງແຂ້ວພາຍໃນແລະພາຍນອກ. ມັນແກ້ໄຂບັນຫາທົ່ວໄປທີ່ມີການຕໍ່ແຂ້ວຊື່, ເຊັ່ນ: ການບີບແຂບແລະຄວາມເຂັ້ມຂົ້ນຂອງຄວາມກົດດັນຢູ່ປາຍແຂ້ວໃນລະຫວ່າງການປ່ຽນເປັນລ່ຽມ. ໃນເວລາດຽວກັນ, ມັນຕັດ friction ແລະການສວມໃສ່, ຫຼຸດລົງສິ່ງລົບກວນ, ແລະຂະຫຍາຍໄລຍະການບໍາລຸງຮັກສາ. ຮູບ​ຮ່າງ​ຂອງ​ແຂນ​ແຂ້ວ​ດ້ານ​ນອກ​ເຮັດ​ໃຫ້​ການ​ປະ​ກອບ​ແລະ disassembly ງ່າຍ​ຂຶ້ນ​ສໍາ​ລັບ​ທີມ​ງານ​ບໍາ​ລຸງ​ຮັກ​ສາ​.

ປະສິດທິພາບການສົ່ງຜ່ານ 99.7%.

ໃນເວລາທີ່ມັນມາກັບປະສິດທິພາບລະບົບສາຍສົ່ງ, ການ coupling ຮູບຮ່າງ drum GIGL ບັນລຸ 99.7% - ຕົວເລກທີ່ເວົ້າເຖິງຄວາມຫນ້າເຊື່ອຖືຂອງຕົນສໍາລັບການນໍາໃຊ້ການເຊື່ອມເກຍອຸດສາຫະກໍາ, ຈາກລະບົບ conveyor ໃນການຜະລິດກັບເຄື່ອງຈັກຫນັກໃນການກໍ່ສ້າງ. ແຂນແຂ້ວດ້ານນອກໃຊ້ແຂ້ວທີ່ມີຮູບຮ່າງ drum ສໍາລັບການເປັນຕາຫນ່າງກ້ຽງ, ຜະລິດຈາກເຫຼັກກ້າຄຸນນະພາບສູງທີ່ມີຫນ້າແຂ້ວແຂງຂະຫນາດກາງເພື່ອຮອງຮັບການໂຫຼດຫນັກ. ການແຂງຂອງພື້ນຜິວແຂ້ວທາງເລືອກ (HRC ≥ 56) ຍົກລະດັບຄວາມທົນທານຕື່ມອີກ. ການອອກແບບທີ່ມີນ້ຳໜັກເບົາຂອງມັນເຮັດໃຫ້ inertia ໝູນວຽນຕໍ່າ - ເໝາະສຳລັບອຸປະກອນທີ່ຄວາມໄວແລະຄວາມແມ່ນຍຳສຳຄັນ.

ການຫລໍ່ລື່ນທີ່ເຊື່ອຖືໄດ້, ການປະທັບຕາ, ແລະການປ່ຽນແປງລະຫວ່າງກັນ

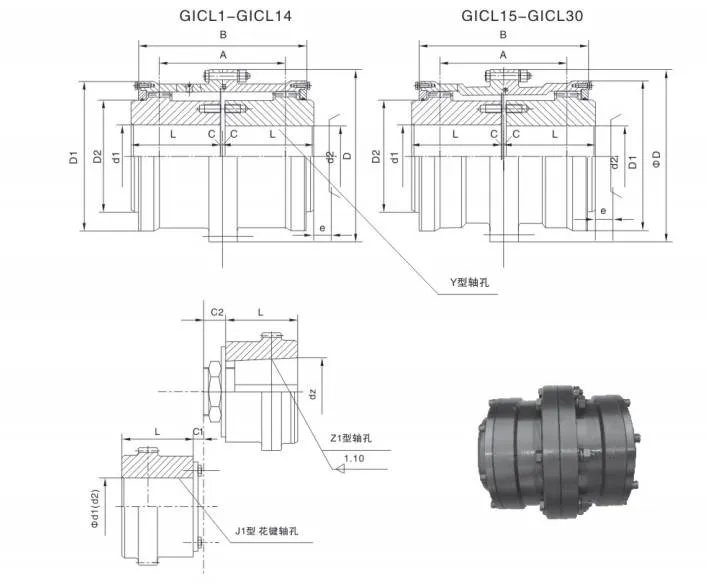

ເພື່ອຮັກສາການເຊື່ອມເກຍຮູບຊົງກອງ GIGL ເຮັດວຽກໄດ້ດີໃນໄລຍະຍາວ, ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍໂຄງສ້າງການຫລໍ່ລື່ນທີ່ເຊື່ອຖືໄດ້ ແລະປະທັບຕາທີ່ຍືດອາຍຸການບໍລິການ ແລະເຮັດໃຫ້ການບໍາລຸງຮັກສາງ່າຍຂຶ້ນ. ການອອກແບບ symmetrical ຂອງມັນຮັບປະກັນການແລກປ່ຽນທີ່ດີເລີດ, ສະນັ້ນການປ່ຽນພາກສ່ວນແມ່ນກົງໄປກົງມາ. ສໍາລັບການປະຕິບັດງານທີ່ມີຄວາມໄວສູງທີ່ຄວາມໄວສູງກວ່າ 36 m / s, ການດຸ່ນດ່ຽງແບບເຄື່ອນໄຫວປ້ອງກັນການສັ່ນສະເທືອນແລະຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງ. ການກຳນົດຄ່າຂຸມ Shaft ມີຄວາມຍືດຫຍຸ່ນ - ປະສົມປະສານປະເພດ Y, Z1, ແລະ J1 ເພື່ອໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການການເຊື່ອມຕໍ່ທີ່ແຕກຕ່າງກັນ.

ເຕັມຮູບແບບຂອງ Drum Couplings Gear Couplings

Raydafon, ທີ່ເຊື່ອຖືໄດ້ຜູ້​ຜະ​ລິດ coupling ເກຍ, ຜະລິດຊຸດເກຍທີ່ມີຮູບຮ່າງ drum ອັນເຕັມທີ່ນອກເໜືອໄປຈາກ GIGL, ລວມທັງຕົວແປ GICL, GIICL, GICLZ, GIICLZ, ແລະ NGCL — ທັງໝົດຕອບສະໜອງໄດ້ມາດຕະຖານອຸດສາຫະກຳທີ່ເຂັ້ມງວດເພື່ອຮັບປະກັນຄຸນນະພາບ.

ກະທັດຮັດ, ແຂງ - ຍືດຫຍຸ່ນ, ບໍາລຸງຮັກສາຕ່ໍາ

ການເຊື່ອມຕົວແບບແຂງກະດ້າງນີ້ມີປະໂຫຍດຫຼາຍຢ່າງ: ໂຄງປະກອບການກະທັດລັດ, ລັດສະໝີຂອງການຫັນນ້ອຍ, ຄວາມສາມາດໃນການໂຫຼດສູງ, ປະສິດທິພາບສູງສຸດ, ສຽງລົບກວນຕໍ່າ, ແລະຮອບການບໍາລຸງຮັກສາຍາວ. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບຄວາມໄວຕ່ໍາ, ຫນັກຫນ່ວງເງື່ອນໄຂໃນໂລຫະ (ໂຮງງານມ້ວນ), ການຂຸດຄົ້ນບໍ່ແຮ່ (crushers), ຍົກແລະການຂົນສົ່ງ (cranes), ເຊັ່ນດຽວກັນກັບນ້ໍາມັນ, ເຄມີ, ແລະລະບົບສາຍສົ່ງ shaft ເຄື່ອງຈັກທົ່ວໄປ.

ບັນທຶກຄໍາຮ້ອງສະຫມັກ

ເນື່ອງຈາກວ່າມັນມີຄວາມແຂງຕົວສູງແລະຄວາມຍືດຫຍຸ່ນໂດຍບໍ່ມີຄວາມຍືດຫຍຸ່ນ, ມັນບໍ່ໄດ້ຖືກແນະນໍາໃຫ້ສໍາລັບເຄື່ອງຈັກທີ່ຕ້ອງການການສັ່ນສະເທືອນ, buffering, ຫຼືການຈັດຕໍາແຫນ່ງ shaft ທີ່ເຄັ່ງຄັດທີ່ສຸດ - ເຊັ່ນອຸປະກອນຄວາມແມ່ນຍໍາທີ່ເຖິງແມ່ນວ່າການສັ່ນສະເທືອນຂະຫນາດນ້ອຍສາມາດສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ການເຊື່ອມເກຍຮູບຊົງກອງ GIGL ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວຂະແຫນງອຸດສາຫະກໍາຫນັກທີ່ແຮງບິດສູງ, ຄວາມທົນທານຕໍ່ misalignment, ແລະຄວາມທົນທານແມ່ນສໍາຄັນ.

ເປັນຫຍັງຕ້ອງຊື້ຈາກ Raydafon

Raydafon ຕັ້ງຢູ່ປະເທດຈີນຜູ້ສະຫນອງການ coupling gearມີຫຼາຍກວ່າທົດສະວັດຂອງປະສົບການໃນອົງປະກອບລະບົບສາຍສົ່ງກົນຈັກ. ພວກເຮົາດຸ່ນດ່ຽງຄຸນນະພາບທີ່ດີກັບລາຄາໂຮງງານທີ່ແຂ່ງຂັນ, ແລະພວກເຮົາບໍ່ໄດ້ຂາຍຊິ້ນສ່ວນຫນຶ່ງຂະຫນາດທີ່ເຫມາະສົມ - ພວກເຮົາເຮັດວຽກຮ່ວມກັບທ່ານເພື່ອຈັບຄູ່ຄູ່ທີ່ເຫມາະສົມກັບເຄື່ອງຈັກຂອງທ່ານ.

ຂະຫນາດທີ່ກໍາຫນົດເອງແລະການປິ່ນປົວດ້ານ

ຕ້ອງ​ການ​ຂະ​ຫນາດ​ເຈາະ​ສະ​ເພາະ​, ການ​ແຂງ​ຂອງ​ຫນ້າ​ແຂ້ວ (HRC ≥ 56​)​, ຫຼື​ການ​ຕັ້ງ​ຄ່າ​ຮູ shaft custom​? ພວກເຮົາປັບແຕ່ງຂະໜາດ ແລະການປິ່ນປົວພື້ນຜິວໃຫ້ເໝາະສົມກັບການຕັ້ງຄ່າທີ່ແນ່ນອນຂອງທ່ານ.

ການຈັດສົ່ງໄວແລະສະຫນັບສະຫນູນດ້ານວິຊາການ

ແບບມາດຕະຖານຈັດສົ່ງຢ່າງໄວວາ, ແລະທີມງານວິສະວະກໍາຂອງພວກເຮົາໃຫ້ຄໍາແນະນໍາໃນການຕິດຕັ້ງແລະຄະນະກໍາມະການຕາມຄໍາຮ້ອງຂໍ. ເວລາຢຸດເຮັດວຽກໜ້ອຍລົງ, ປະສິດທິພາບທີ່ດີຂຶ້ນ, ແລະຕົວເຊື່ອມຕໍ່ທີ່ຮັກສາອຸປະກອນໜັກຂອງເຈົ້າເຄື່ອນທີ່.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ
