Spiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear
  • Spiral Bevel GearSpiral Bevel Gear

Spiral Bevel Gear

Raydafon ຜະລິດເກຍເກຍກ້ຽວວຽນສໍາລັບການຂັບລົດມຸມຂວາໃນໂຮງງານຂອງຕົນເອງໃນ Ningbo, ຈີນ. ເສັ້ນແຂ້ວໂຄ້ງເຮັດໃຫ້ແຂ້ວສອງ ຫຼືຫຼາຍກວ່ານັ້ນຕິດຕໍ່ກັນໃນທຸກເວລາ, ດັ່ງນັ້ນການຂັບຈະແລ່ນໄດ້ຢ່າງຄ່ອງແຄ້ວ ແລະງຽບໆກວ່າຄູ່ທີ່ມີເສັ້ນກົງທີ່ມີຂະໜາດດຽວກັນ ແລະບັນຈຸແຮງບິດຫຼາຍຂື້ນສຳລັບຂະໜາດຂອງມັນ. ໂມດູນມາດຕະຖານແລ່ນຈາກ M3 ຫາ M12 ດ້ວຍລະດັບຄວາມແມ່ນຍໍາ DIN6 ຫາ DIN9, ຜະລິດເປັນ ISO, DIN, ANSI, JIS ຫຼື BS. ວັດສະດຸປະກອບມີເຫຼັກໂລຫະປະສົມ, C45, ສະແຕນເລດ, ທອງເຫລືອງ, ທອງແດງ, ອາລູມິນຽມແລະ POM, ທີ່ມີການປິ່ນປົວດ້ານຈາກສັງກະສີແລະແຜ່ນ nickel ກັບ oxide ສີດໍາ, Geomet ແລະ Dacromet. pinion ສາມາດຖືກຕັດດ້ວຍແຂ້ວບໍ່ຫຼາຍປານໃດເຖິງຫ້າ, ອະນຸຍາດໃຫ້ອັດຕາສ່ວນການຫຼຸດຜ່ອນຂະຫນາດໃຫຍ່ໃນຂັ້ນຕອນຂອງມຸມຂວາດຽວ, ແລະ flanks ແຂ້ວສາມາດເປັນດິນຫຼັງຈາກການປິ່ນປົວຄວາມຮ້ອນສໍາລັບລະດັບຄວາມແມ່ນຍໍາສູງ. Gears ໄດ້ຖືກສະຫນອງໃຫ້ເປັນຄູ່ທີ່ຈັບຄູ່ກັບຮູບແບບການຕິດຕໍ່ທີ່ກວດສອບກ່ອນທີ່ຈະສົ່ງ. ສົ່ງຮູບແຕ້ມຫຼືຕົວຢ່າງຂອງທ່ານສໍາລັບວົງຢືມພາຍໃນ 24 ຊົ່ວໂມງ.

Spiral Bevel Gear — Curved-Tooth Right-Angle Drive, M3 ຫາ M12

ເກຍເກຍເບວສກ້ຽວວຽນແມ່ນທາງເລືອກລະບົບສາຍສົ່ງທາງຂວາ ເມື່ອຄວາມລຽບ ແລະ ຄວາມອາດສາມາດໂຫຼດໄດ້ຫຼາຍກວ່າສິ່ງອື່ນ. ເສັ້ນແຂ້ວໂຄ້ງເຮັດໃຫ້ແຂ້ວສອງ ຫຼືຫຼາຍກວ່ານັ້ນຕິດຕໍ່ກັນໃນທຸກເວລາ, ດັ່ງນັ້ນການຂັບຈະແລ່ນຢ່າງງຽບໆ, ມີຄວາມສວມໃສ່ສະເໝີກັນ ແລະ ບັນຈຸການໂຫຼດໄດ້ຫຼາຍກວ່າຄູ່ bevel ຊື່ທີ່ມີຂະໜາດດຽວກັນ. Raydafon ຕັດ, ປິ່ນປົວຄວາມຮ້ອນແລະ grinds ເຄື່ອງມືເຫຼົ່ານີ້ຢູ່ໃນໂຮງງານຂອງຕົນເອງໃນ Ningbo, ຈີນ.

ຢ່າງໜ້ອຍ 5 ແຂ້ວກ່ຽວກັບ pinion, ອະນຸຍາດໃຫ້ອັດຕາສ່ວນຂະຫນາດໃຫຍ່ດຽວຂັ້ນຕອນຂອງການ
DIN6 – DIN9ຊັ້ນຮຽນທີຄວາມແມ່ນຍໍາ, ພື້ນຖານຕາມຄໍາຮ້ອງຂໍ
M3 – M12ໂມດູນມາດຕະຖານ, ອື່ນໆເພື່ອແຕ້ມຮູບ

ເຫດຜົນການອອກແບບ

ເປັນຫຍັງຕ້ອງເລືອກເກຍເກຍກ້ຽວວຽນ ແທນເກຍເບວທີ່ກົງ

ຄວາມແຕກຕ່າງລະຫວ່າງສອງແມ່ນທັງຫມົດຢູ່ໃນເສັ້ນແຂ້ວ. ແຂ້ວຂອງເກຍ bevel ຊື່ແລ່ນອອກເປັນ radially, ສະນັ້ນແຕ່ລະແຂ້ວ engsing ແຂ້ວ mating ໃນທົ່ວ width ເຕັມຂອງຕົນໃນທັນທີດຽວກັນ - ຜົນກະທົບຢ່າງກະທັນຫັນທີ່ເຮັດເລື້ມຄືນໃນທຸກໆແຂ້ວ. ແຂ້ວຂອງເກຍເກຍກ້ຽວວຽນຖືກຕັດເປັນເສັ້ນໂຄ້ງ, ສະນັ້ນການຕິດຕໍ່ເລີ່ມຕົ້ນຢູ່ປາຍໜຶ່ງຂອງແຂ້ວ ແລະ ກວາດຂ້າມໄປຫາອີກດ້ານໜຶ່ງ, ກົງກັບວິທີທີ່ຊິບປິດ. ການປ່ຽນແປງທາງເລຂາຄະນິດດຽວນັ້ນແມ່ນຮັບຜິດຊອບຕໍ່ທຸກໆປະໂຫຍດຂ້າງລຸ່ມນີ້.

ເກຍກ້ຽວວຽນ

  • ສອງແຂ້ວຫຼືຫຼາຍກວ່ານັ້ນແບ່ງປັນການໂຫຼດໄດ້ຕະຫຼອດເວລາ, ເພາະວ່າຄ່າສໍາປະສິດຊ້ອນກັນສູງກວ່າ
  • ການມີສ່ວນພົວພັນຄ່ອຍໆແທນທີ່ຈະເປັນຜົນກະທົບ, ສະນັ້ນການແລ່ນສິ່ງລົບກວນແມ່ນຕ່ໍາຢ່າງຫຼວງຫຼາຍ
  • ຄວາມກົດດັນການຕິດຕໍ່ແຜ່ຂະຫຍາຍໄປທົ່ວສາຍຕິດຕໍ່ທີ່ຍາວກວ່າ, ໃຫ້ການສວມໃສ່ເປັນເອກະພາບຫຼາຍ
  • Pinion ສາມາດແລ່ນດ້ວຍແຂ້ວບໍ່ຫຼາຍປານໃດ 5 ແຂ້ວ, ໃຫ້ອັດຕາສ່ວນຂະຫນາດໃຫຍ່ໃນຂັ້ນຕອນດຽວ
  • ຮູບ​ແບບ​ການ​ຕິດ​ຕໍ່​ປັບ​ໄດ້​ໂດຍ​ຜ່ານ radius ຫົວ cutter​, ແລະ​ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ປັບ​ປຸງ​ຕື່ມ​ອີກ​ໂດຍ​ການ​ກັດ​
  • ຜະລິດແຮງດັນຕາມແກນທີ່ລູກປືນ shaft ຕ້ອງໄດ້ຮັບການຄັດເລືອກເພື່ອປະຕິບັດ

ເກຍ bevel ຊື່

  • ແຂ້ວຫນຶ່ງເອົາການໂຫຼດເຕັມທີ່ໃນປັດຈຸບັນຂອງການມີສ່ວນພົວພັນ
  • ຜົນກະທົບຢູ່ໃນແຕ່ລະແຂ້ວເຮັດໃຫ້ສິ່ງລົບກວນແລະການສັ່ນສະເທືອນຫຼາຍຂຶ້ນ
  • ຄວາມກົດດັນການຕິດຕໍ່ທ້ອງຖິ່ນທີ່ສູງຂຶ້ນ, ດັ່ງນັ້ນການໃສ່ມັກຈະສຸມໃສ່
  • ການນັບແຂ້ວຕໍາ່ສຸດທີ່ປະຕິບັດໄດ້ໃນ pinion ແມ່ນສູງກວ່າ, ຈໍາກັດອັດຕາສ່ວນຂັ້ນຕອນດຽວ
  • ຕັດງ່າຍກວ່າ ແລະລາຄາຖືກກວ່າ, ເຊິ່ງເໝາະສົມກັບລົດທີ່ມີຄວາມໄວຕ່ຳ, ມີສຽງລົບກວນໜ້ອຍ
  • ບໍ່ມີຜົນບັງຄັບໃຊ້ຕາມແກນ, ດັ່ງນັ້ນການເລືອກລູກປືນແມ່ນງ່າຍດາຍກວ່າ

ຈຸດ​ຫນຶ່ງ​ໃນ​ການ​ອອກ​ແບບ​ທີ່​ມີ​ຄ່າ​ຄວນ​ການ​ວາງ​ແຜນ​ສໍາ​ລັບ​ການ​:ເນື່ອງຈາກວ່າເສັ້ນແຂ້ວເປັນ helical, ເກຍ bevel ກ້ຽວວຽນສ້າງ axial thrust ຕາມ shaft. ນັ້ນບໍ່ແມ່ນຂໍ້ບົກພ່ອງ - ມັນແມ່ນລາຄາຂອງການມີສ່ວນພົວພັນທີ່ລຽບງ່າຍ. ແບຣນຕ້ອງຖືກເລືອກເພື່ອເອົາມັນ, ຊຶ່ງເປັນເຫດຜົນທີ່ວ່າຄູ່ bevel ກ້ຽວວຽນໄດ້ຖືກລະບຸໄວ້ຕາມປົກກະຕິພ້ອມກັບ shaft ແລະ bearing ຈັດແທນທີ່ຈະເປັນການທົດແທນການຫຼຸດລົງສໍາລັບຄູ່ bevel ຊື່.

ຂໍ້ມູນຈໍາເພາະ

Spiral Bevel Gear Specifications ແລະທາງເລືອກທີ່ມີຢູ່

  • ໝາຍເລກຕົວແບບ (ໂມດູນ)M3, M4, M5, M8, M12 ແລະອື່ນໆ
  • ຮູບແບບແຂ້ວກ້ຽວວຽນ (ເສັ້ນແຂ້ວໂຄ້ງ), ຂັບມຸມຂວາ
  • ຈໍານວນແຂ້ວ pinion ຕໍາ່ສຸດທີ່5 ແຂ້ວ
  • ຊັ້ນຮຽນທີຄວາມຖືກຕ້ອງDIN6, DIN7, DIN8, DIN9
  • ມາດຕະຖານISO, DIN, ANSI, JIS, BS ແລະບໍ່ໄດ້ມາດຕະຖານ / ກັບການແຕ້ມຮູບ
  • ວັດສະດຸເຫຼັກໂລຫະປະສົມ, ເຫຼັກ C45, ສະແຕນເລດ, ທອງເຫລືອງ, ທອງແດງ, ອາລູມິນຽມ, POM
  • ການປຸງແຕ່ງແຂ້ວmilled, ແຂງ, ຫຼືດິນ (ການ grinding ໃຊ້ສໍາລັບລະດັບຄວາມແມ່ນຍໍາສູງກວ່າ)
  • ຄວາມທົນທານ0.001 mm – 0.1 mm ຂຶ້ນ​ກັບ​ຄຸນ​ນະ​ສົມ​ບັດ​ແລະ​ເກຣດ​ຄວາມ​ແມ່ນ​ຍໍາ​
  • ການປິ່ນປົວດ້ານສັງກະສີ, ເຄືອບ nickel, passivation, oxidation, anodization, Geomet, Dacromet, oxide ສີດໍາ, phosphatizing, ການເຄືອບຝຸ່ນ, electrophoresis
  • ການດໍາເນີນງານເພີ່ມເຕີມການຍິງລະເບີດ, ການລະເບີດດິນຊາຍ, ການປິ່ນປົວຄວາມຮ້ອນ, ການຫມຸນ, ການຂັດ, ການຂັດ
  • ການຫຸ້ມຫໍ່ຖົງຢາງແລະກ່ອງ, ຫຼືກໍລະນີໄມ້
  • ເງື່ອນໄຂການຈ່າຍເງິນT/T, L/C
  • ເວລາການຜະລິດ20 ມື້ເຮັດວຽກສໍາລັບຕົວຢ່າງ, 25 ມື້ສໍາລັບການຈໍານວນຫຼາຍ
  • ຕົວຢ່າງລາຄາຕົວຢ່າງ USD 2-100; ຕົວຢ່າງການຂົນສົ່ງດ່ວນຈ່າຍໂດຍລູກຄ້າ

ເອກະສານສະເພາະ. ເລື່ອນຕາຕະລາງໄປທາງຂ້າງໃນອຸປະກອນມືຖືເພື່ອອ່ານທຸກແຖວ.

ລາຍການ ຂໍ້ມູນຈໍາເພາະ
ໝາຍເລກຕົວແບບ M3, M4, M5, M8, M12, ແລະອື່ນໆ.
ວັດສະດຸ ທອງເຫລືອງ, ເຫຼັກ C45, ສະແຕນເລດ, ທອງແດງ, POM, ອາລູມິນຽມ, ໂລຫະປະສົມ, ແລະອື່ນໆ
ມາດຕະຖານ ISO, DIN, ANSI, JIS, BS ແລະບໍ່ໄດ້ມາດຕະຖານ
ຄວາມຊັດເຈນ DIN6, DIN7, DIN8, DIN9
ການປິ່ນປົວແຂ້ວ ແຂງ, milled ຫຼືດິນ
ຄວາມທົນທານ 0.001 mm – 0.01 mm – 0.1 mm, ຂຶ້ນກັບຄຸນສົມບັດ ແລະ ລະດັບຄວາມແມ່ນຍໍາທີ່ລະບຸ
ການປິ່ນປົວດ້ານ ສັງກະສີ, ເຄືອບ nickel, passivation, oxidation, anodization, Geomet, Dacromet, oxide ສີດໍາ, phosphatizing, ການເຄືອບຝຸ່ນ, electrophoresis
ຈົບ ການຍິງລະເບີດ, ການລະເບີດດິນຊາຍ, ການປິ່ນປົວຄວາມຮ້ອນ, ການຫມຸນ, ການຂັດ, ການຂັດ
ການຫຸ້ມຫໍ່ລາຍການ ຖົງຢາງແລະ carton, ຫຼືການຫຸ້ມຫໍ່ໄມ້
ເງື່ອນໄຂການຈ່າຍເງິນ T/T, L/C
ເວລາການຜະລິດ 20 ມື້ເຮັດວຽກສໍາລັບຕົວຢ່າງ, 25 ມື້ສໍາລັບຈໍານວນຫລາຍ
ຕົວຢ່າງ ຊ່ວງລາຄາຕົວຢ່າງ USD 2-100. ຕົວຢ່າງການຂົນສົ່ງດ່ວນຈ່າຍໂດຍລູກຄ້າ.
ຄໍາຮ້ອງສະຫມັກ ເຄື່ອງຈັກຄວບຄຸມອັດຕະໂນມັດ, ອຸດສາຫະກໍາ semiconductor, ເຄື່ອງຈັກອຸດສາຫະກໍາທົ່ວໄປ, ອຸປະກອນການແພດ, ອຸປະກອນພະລັງງານແສງຕາເວັນ, ເຄື່ອງມືເຄື່ອງຈັກ, ລະບົບບ່ອນຈອດລົດ, ອຸປະກອນການຂົນສົ່ງທາງລົດໄຟຄວາມໄວສູງແລະການບິນ, ແລະຄ້າຍຄືກັນ.

ກ່ຽວກັບຄວາມທົນທານແລະຄວາມແມ່ນຍໍາ:ຕົວ​ເລກ​ໃນ​ຕາ​ຕະ​ລາງ​ນີ້​ແມ່ນ​ລະ​ດັບ​ຂອງ​ຄອບ​ຄົວ​ຜະ​ລິດ​ຕະ​ພັນ​ທັງ​ຫມົດ​, ບໍ່​ແມ່ນ​ມູນ​ຄ່າ​ການ​ຮັບ​ປະ​ກັນ​ດຽວ​. ຄວາມທົນທານແມ່ນຂຶ້ນກັບຄຸນສົມບັດທີ່ຖືກວັດແທກ, ໂມດູນແລະລະດັບຄວາມແມ່ນຍໍາທີ່ທ່ານລະບຸ - ເຄື່ອງມືພື້ນດິນ DIN6 ມີຂໍ້ຈໍາກັດທີ່ເຄັ່ງຄັດກວ່າເຄື່ອງປັ່ນ DIN9. ບອກພວກເຮົາກ່ຽວກັບ backlash ແລະຄວາມຕ້ອງການຮູບແບບການຕິດຕໍ່ຂອງເຄື່ອງປະກອບຂອງທ່ານແລະພວກເຮົາຈະຢືນຢັນວ່າເກຣດແລະຂະບວນການຂອງເຄື່ອງມືຂອງທ່ານຕ້ອງການ.

ການຜະລິດ

ວິທີການທີ່ພວກເຮົາຜະລິດແລະຄວບຄຸມຄຸນນະພາບເກຍເກຍກ້ຽວວຽນ Bevel

ເກຍເກຍກ້ຽວວຽນແມ່ນໃນບັນດາປະເພດເກຍທີ່ຍາກທີ່ສຸດທີ່ຈະຜະລິດໄດ້ດີ, ເພາະວ່າແຂ້ວເລື່ອຍເປັນພື້ນຜິວໂຄ້ງທີ່ຕ້ອງໄດ້ຮັບການຜະລິດ, ບໍ່ພຽງແຕ່ຕັດ. ຂະບວນການທີ່ພວກເຮົາດໍາເນີນຢູ່ໃນທຸກໆຄໍາສັ່ງແມ່ນເປັນລໍາດັບໂດຍເຈດຕະນາ: ແຕ່ລະຂັ້ນຕອນແມ່ນສໍາເລັດແລະກວດກາກ່ອນທີ່ຈະເລີ່ມຕົ້ນຕໍ່ໄປ, ດັ່ງນັ້ນບັນຫາໄດ້ຖືກຈັບຢູ່ໃນຂັ້ນຕອນທີ່ສ້າງມັນແທນທີ່ຈະຢູ່ໃນການປະກອບສຸດທ້າຍ.

ການກະກຽມຫວ່າງເປົ່າ

ວັດສະດຸຖືກເລືອກໃສ່ຮູບແຕ້ມແລະຫວ່າງເປົ່າຖືກຫັນແລະປະເຊີນຫນ້າເພື່ອສ້າງຫນ້າຕິດຂັດແລະເຈາະທີ່ທຸກໆການດໍາເນີນງານຕໍ່ມາອ້າງອີງ.

ຕັດເກຍ

ແຂ້ວເລື່ອຍແມ່ນຜະລິດຢູ່ໃນເຄື່ອງຕັດເກຍເກຍກ້ຽວວຽນໂດຍໃຊ້ລັດສະໝີຂອງຫົວຕັດທີ່ຜະລິດມຸມກ້ຽວວຽນທີ່ຕ້ອງການ ແລະຮູບແບບການຕິດຕໍ່.

ການປິ່ນປົວຄວາມຮ້ອນ

Case hardening ຍົກສູງຄວາມແຂງຂອງຫນ້າດິນຂອງແຂ້ວສໍາລັບການຕໍ່ຕ້ານການສວມໃສ່ໃນຂະນະທີ່ຫຼັກຍັງຄົງແຂງພຽງພໍທີ່ຈະດູດເອົາການໂຫຼດຜົນກະທົບທີ່ຂັບຈະເຫັນ.

ຖູແຂ້ວ

ບ່ອນທີ່ມີລະດັບຄວາມແມ່ນຍໍາສູງກວ່າ, flank ແມ່ນດິນຫຼັງຈາກການປິ່ນປົວຄວາມຮ້ອນເພື່ອແກ້ໄຂການບິດເບືອນແລະປັບປຸງພື້ນທີ່ຕິດຕໍ່ແລະການສໍາເລັດຮູບດ້ານ.

ຕິດຕໍ່ກວດສອບຮູບແບບ

ຄູ່ແມ່ນດໍາເນີນການຢູ່ໃນເຄື່ອງທົດສອບທີ່ມີເຄື່ອງຫມາຍປະສົມເພື່ອໃຫ້ຕໍາແຫນ່ງຮູບແບບການຕິດຕໍ່, ຮູບຮ່າງແລະຂະຫນາດສາມາດຖືກກວດກາຕໍ່ກັບຮູບແຕ້ມກ່ອນທີ່ຄູ່ຈະຖືກປ່ອຍອອກມາ.

ການກວດກາແລະການຫຸ້ມຫໍ່

ການກວດສອບມິຕິສຸດທ້າຍກ່ຽວກັບລັກສະນະທີ່ມີຄວາມສໍາຄັນຕໍ່ການປະກອບ, ຫຼັງຈາກນັ້ນການຫຸ້ມຫໍ່ປ້ອງກັນສໍາລັບການສົ່ງອອກ - ຖົງຢາງແລະກ່ອງ, ຫຼືກໍລະນີໄມ້ສໍາລັບຊຸດຂະຫນາດໃຫຍ່.

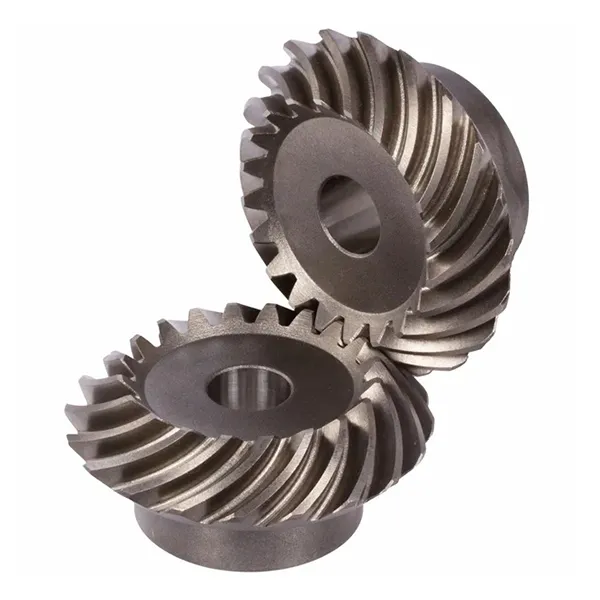

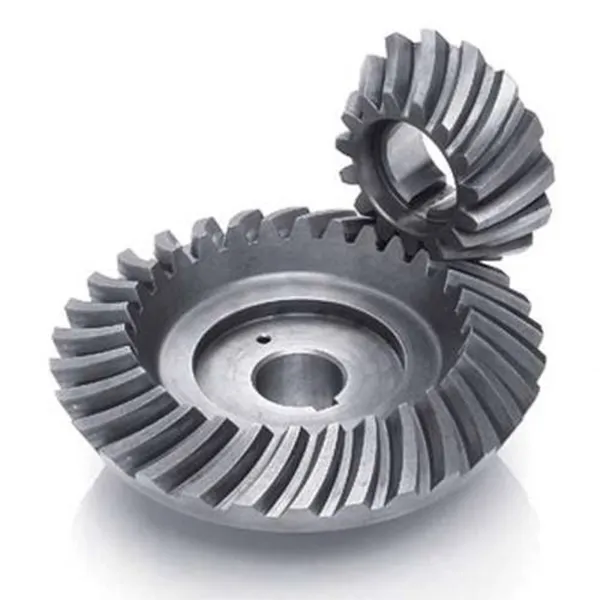

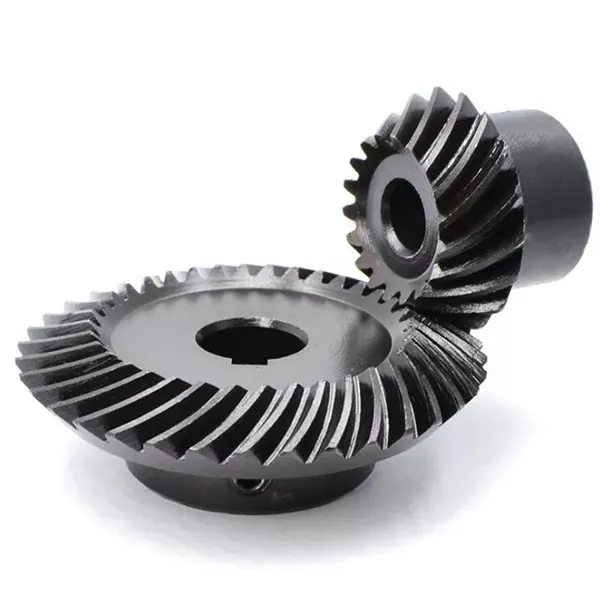

Spiral bevel gear with curved tooth flanks produced by Raydafon
ເກຍເກຍກ້ຽວວຽນທີ່ມີແຂ້ວໂຄ້ງທີ່ສ້າງຂຶ້ນ.

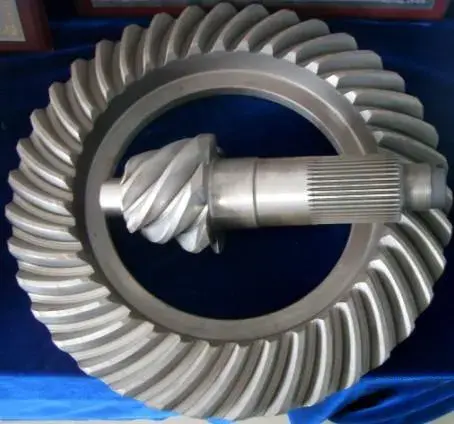

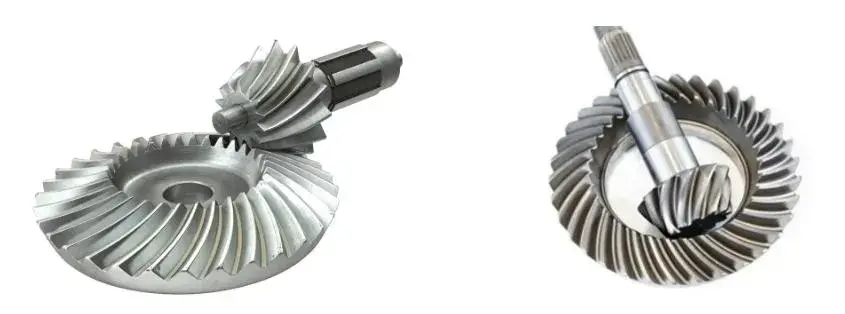

Spiral bevel gear pair showing matched contact pattern and mounting faces
ຄູ່ເກຍທີ່ກົງກັນ — ຮູບແບບການຕິດຕໍ່ ແລະໜ້າຕິດ.
Spiral bevel gear tooth flank detail after grinding
ລາຍ​ລະ​ອຽດ​ດ້ານ​ແຂ້ວ​ຫຼັງ​ຈາກ​ການ​ກັດ​.
Spiral bevel gear inspection and measurement before packing
ການກວດສອບມິຕິສຸດທ້າຍກ່ອນທີ່ຈະຫຸ້ມຫໍ່.
Spiral bevel gear set prepared for export packing
ຊຸດເກຍກະກຽມສໍາລັບການຫຸ້ມຫໍ່ສົ່ງອອກ.

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

ຄຸນສົມບັດຜະລິດຕະພັນ

ແລ່ນລຽບແລະມີສຽງລົບກວນຕໍ່າ

ເນື່ອງຈາກວ່າເສັ້ນແຂ້ວແມ່ນໂຄ້ງ, ຢ່າງຫນ້ອຍສອງແຂ້ວຢູ່ໃນຕາຫນ່າງໃນທັນທີແລະການໂຫຼດໄດ້ຖືກສົ່ງຈາກແຂ້ວຫນຶ່ງໄປຫາຕໍ່ໄປຍ້ອນວ່າການຕິດຕໍ່ກັນທົ່ວ flank. ບໍ່ມີເວລາດຽວຂອງຜົນກະທົບທີ່ມີຄວາມກວ້າງເຕັມທີ່ຍ້ອນວ່າມີເກຍ bevel ຊື່, ການສັ່ນສະເທືອນແລະສິ່ງລົບກວນຫຼຸດລົງຢ່າງເຫັນໄດ້ຊັດ - ເຊິ່ງເຮັດໃຫ້ແຂ້ວນີ້ກາຍເປັນທາງເລືອກມາດຕະຖານທີ່ມີການຄວບຄຸມສິ່ງລົບກວນ, ຈາກ spindles ເຄື່ອງມືເຄື່ອງຈັກໄປຫາແກນລົດໂດຍສານ.

ຄວາມສາມາດໃນການໂຫຼດສູງແລະແມ້ກະທັ້ງການສວມໃສ່

ມຸມ helix ຍົກສູງຄ່າສໍາປະສິດການທັບຊ້ອນ, ຊຶ່ງຫມາຍຄວາມວ່າແຂ້ວຫຼາຍແບ່ງປັນການໂຫຼດແລະຄວາມກົດດັນຕິດຕໍ່ໃນແຕ່ລະ flank ແມ່ນຕ່ໍາ. ຄວາມກົດດັນຕ່ໍາລວມກັບເສັ້ນຕິດຕໍ່ທີ່ຍາວກວ່າແຜ່ລາມໃສ່ຄວາມເທົ່າທຽມກັນໃນທົ່ວຫນ້າແຂ້ວແທນທີ່ຈະສຸມໃສ່ມັນຢູ່ໃກ້ກັບເສັ້ນ pitch. ຜົນໄດ້ຮັບພາກປະຕິບັດແມ່ນເຄື່ອງມືທີ່ມີແຮງບິດທີ່ຫນັກແຫນ້ນສໍາລັບຂະຫນາດຂອງມັນແລະຮັກສາຄວາມຖືກຕ້ອງຂອງມັນໄດ້ດົນກວ່າພາຍໃຕ້ຫນ້າທີ່ຢ່າງຕໍ່ເນື່ອງ.

ຂອບເຂດອັດຕາສ່ວນກວ້າງໃນຂັ້ນຕອນດຽວ

pinion ຂອງຄູ່ bevel ກ້ຽວວຽນສາມາດຖືກຕັດດ້ວຍແຂ້ວບໍ່ຫຼາຍປານໃດເຖິງຫ້າ, ເຊິ່ງອະນຸຍາດໃຫ້ອັດຕາສ່ວນການຫຼຸດຜ່ອນຂະຫນາດໃຫຍ່ສາມາດບັນລຸໄດ້ໃນຫນຶ່ງຂັ້ນຕອນຂອງມຸມຂວາແທນທີ່ຈະເປັນສອງ. ສໍາລັບຜູ້ອອກແບບເຄື່ອງຈັກທີ່ຫມາຍຄວາມວ່າຊິ້ນສ່ວນຫນ້ອຍ, ທີ່ຢູ່ອາໄສສັ້ນແລະ backlash ສະສົມຫນ້ອຍ, ຊຶ່ງເປັນເຫດຜົນທີ່ວ່າຮູບແບບແຂ້ວນີ້ມັກຈະປາກົດຢູ່ໃນຫນ່ວຍເກຍມຸມຂວາທີ່ຫນາແຫນ້ນ.

ຮູບແບບການຕິດຕໍ່ສາມາດແກ້ໄຂໄດ້

ເນື່ອງຈາກວ່າເສັ້ນໂຄ້ງ flank ຖືກກໍານົດໂດຍລັດສະໝີຂອງຫົວຕັດ, ຮູບແບບການຕິດຕໍ່ສາມາດປ່ຽນແລະແກ້ໄຂໃນຂັ້ນຕອນການຕັດ, ແລະປັບປຸງຕື່ມອີກໂດຍການຂັດຫຼັງຈາກການປິ່ນປົວຄວາມຮ້ອນ. ການຄວບຄຸມບ່ອນທີ່ແຂ້ວແຕະຢ່າງແທ້ຈິງແມ່ນສິ່ງທີ່ແຍກຊຸດເກຍທີ່ແລ່ນຢ່າງງຽບໆເປັນເວລາຫລາຍປີຈາກສິ່ງທີ່ whining ແລະ pits ພາຍໃນເດືອນ - ແລະມັນແມ່ນຄວາມສາມາດທີ່ຂຶ້ນກັບເຄື່ອງຈັກແລະຜູ້ປະຕິບັດການ, ບໍ່ແມ່ນການແຕ້ມຮູບຢ່າງດຽວ.

ວັດສະດຸແລະການປິ່ນປົວພື້ນຜິວໃຫ້ເຫມາະສົມກັບຫນ້າທີ່

ເລຂາຄະນິດຂອງແຂ້ວດຽວກັນສາມາດຜະລິດໄດ້ໃນເຫຼັກໂລຫະປະສົມສໍາລັບແຮງບິດສູງ, C45 ຫຼືສະແຕນເລດທີ່ທົນທານຕໍ່ການກັດກ່ອນ, ແລະທອງເຫລືອງ, ທອງແດງ, ອາລູມິນຽມຫຼື POM ສໍາລັບການນໍາໃຊ້ສີມ້ານຫຼືບໍ່ແມ່ນແມ່ເຫຼັກ. ຫຼັງຈາກນັ້ນ, ການປິ່ນປົວພື້ນຜິວໄດ້ຖືກເລືອກໃຫ້ສອດຄ່ອງກັບສະພາບແວດລ້ອມ - ສັງກະສີຫຼື nickel, ຜຸພັງສີດໍາ, Geomet ຫຼື Dacromet ສໍາລັບການປ້ອງກັນ corrosion, anodization ສໍາລັບອາລູມິນຽມ, ແລະການເຄືອບຝຸ່ນຫຼື electrophoresis ສໍາລັບຮູບລັກສະນະແລະຄວາມທົນທານ.

ຄໍາຮ້ອງສະຫມັກ

ບ່ອນ​ທີ່​ເກຍ Spiral Bevel ຖືກ​ນໍາ​ໃຊ້

ບ່ອນໃດທີ່ຂັບຕ້ອງຫັນຜ່ານ 90 ອົງສາໃນຂະນະທີ່ປະຕິບັດແຮງບິດທີ່ແທ້ຈິງແລະຢູ່ງຽບ:

  • ເຄື່ອງມືເຄື່ອງຈັກ- spindle drives, indexing heads ແລະ feed mechanisms ທີ່ຄວາມຖືກຕ້ອງຂອງລະບົບສາຍສົ່ງກໍານົດຄຸນນະພາບຂອງພາກສ່ວນສໍາເລັດຮູບ.
  • ຍານຍົນ ແລະການຂົນສົ່ງ— ການ​ຕັ້ງ​ເກຍ​ທີ່​ແຕກ​ຕ່າງ​ແລະ​ຂັ້ນ​ສຸດ​ທ້າຍ, ບ່ອນ​ທີ່​ຄູ່​ມຸມ​ຂວາ​ທີ່​ມີ​ສຽງ​ຕ່ຳ, ໂຫຼດ​ສູງ​ເປັນ​ສິ່ງ​ຈຳ​ເປັນ.
  • ເຄື່ອງຄວບຄຸມອັດຕະໂນມັດ— ຕົວ​ດັດ​ຊະ​ນີ cam​, ຕາ​ຕະ​ລາງ rotary ແລະ​ກົນ​ໄກ​ການ​ເລືອກ​ແລະ​ສະ​ຖານ​ທີ່​
  • Semiconductor ແລະອຸປະກອນທາງການແພດ— ການ​ຂັບ​ລົດ​ທີ່​ຈະ​ຕ້ອງ​ກ້ຽງ​, ງຽບ​ແລະ​ເຮັດ​ເລ​ື້ມ​ຄືນ​ຫຼາຍ​ກ​່​ວາ​ພຽງ​ແຕ່​ເຂັ້ມ​ແຂງ​
  • ອຸປະກອນພະລັງງານແສງຕາເວັນ— tracker slewing drives, ບ່ອນທີ່ຊຸດເກຍເຮັດວຽກຢູ່ໃນສະພາບກາງແຈ້ງຕະຫຼອດປີ
  • ລະບົບບ່ອນຈອດລົດ ແລະອຸປະກອນການຂົນສົ່ງ— ກົນ​ໄກ​ຍົກ​ແລະ​ການ​ຍົກ​ຍ້າຍ​ຈໍາ​ເປັນ​ຕ້ອງ​ໄດ້​ຫຼຸດ​ຜ່ອນ​ມຸມ​ຂວາ​ຫນາ​ແຫນ້ນ​
  • ອຸ​ປະ​ກອນ​ທາງ​ລົດ​ໄຟ​ຄວາມ​ໄວ​ສູງ​ແລະ​ການ​ບິນ​— ໄດຂັບເຄື່ອນທີ່ຄວາມຫນ້າເຊື່ອຖືແລະການສັ່ນສະເທືອນຕ່ໍາແມ່ນຖືກກໍານົດ
  • ເຄື່ອງຈັກອຸດສາຫະກໍາທົ່ວໄປ— ປໍ້າ, ເຄື່ອງປະສົມ, ລຳລຽງ ແລະ ໜ່ວຍເກຍມຸມຂວາທີ່ໜາແໜ້ນ

ຖ້າ​ຫາກ​ວ່າ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ຂອງ​ທ່ານ​ບໍ່​ໄດ້​ລະ​ບຸ​ໄວ້​, ອະ​ທິ​ບາຍ​ຫນ້າ​ທີ່ — ຄວາມ​ໄວ​ການ​ປ້ອນ​ຂໍ້​ມູນ​, ແຮງ​ບິດ​, ອັດ​ຕາ​ສ່ວນ​ແລະ​ການ​ຈັດ​ຕັ້ງ​ການ​ຕິດ​ຕັ້ງ​. ປົກກະຕິແລ້ວຄູ່ bevel ກ້ຽວວຽນໄດ້ຖືກອອກແບບຮ່ວມກັນກັບ shaft ແລະ bearing layout ຂອງຕົນເນື່ອງຈາກວ່າ axial thrust ທີ່ມັນສ້າງ, ດັ່ງນັ້ນ, ກ່ອນຫນ້ານີ້ພວກເຮົາເຫັນການຈັດລຽງ, ຜົນໄດ້ຮັບທີ່ດີກວ່າ.

ການປັບແຕ່ງ

Custom Spiral Bevel Gears Made to Drawing

ນອກເຫນືອຈາກຂອບເຂດມາດຕະຖານຂອງໂມດູນ, ຕົວກໍານົດການທີ່ຕັດສິນໃຈວ່າເຄື່ອງມືທີ່ເຫມາະສົມກັບທີ່ຢູ່ອາໄສຂອງທ່ານສາມາດຜະລິດໄດ້ຕາມຄວາມຕ້ອງການ. ການປັບແຕ່ງແບບປົກກະຕິປະກອບມີ:

  • ໂມດູນແລະການນັບແຂ້ວ
  • ມຸມກ້ຽວວຽນແລະມືຂອງກ້ຽວວຽນ
  • ອັດຕາສ່ວນແລະຄູ່ທີ່ຈັບຄູ່
  • ເຈາະ, keyway ແລະ spline
  • Hub ແລະ mounting ເລຂາຄະນິດໃບຫນ້າ
  • ການຄັດເລືອກວັດສະດຸ
  • ເກຣດຄວາມຊັດເຈນ DIN6–DIN9
  • ການປິ່ນປົວດ້ານ
  • ຖູແຂ້ວດິນ ຫຼື ຈີ່
  • ການ​ຫມາຍ​ແລະ​ຈັບ​ຄູ່​ການ​ກໍາ​ນົດ​ການ​ກໍາ​ນົດ​

ສົ່ງຮູບແຕ້ມທີ່ມີຂະຫນາດ, ເຄື່ອງມືຕົວຢ່າງ, ຫຼືອັດຕາສ່ວນທີ່ຕ້ອງການ, ແຮງບິດແລະຊອງຈົດຫມາຍແລະພວກເຮົາຈະຢືນຢັນເລຂາຄະນິດມາດຕະຖານທີ່ໃກ້ຄຽງທີ່ສຸດຫຼືສະເຫນີລາຄາໃຫມ່. ຄູ່ bevel ກ້ຽວວຽນແມ່ນສະຫນອງໃຫ້ເປັນຊຸດທີ່ຈັບຄູ່ກັນ, ດັ່ງນັ້ນຖ້າທ່ານປ່ຽນເກຍຫນຶ່ງຂອງຄູ່, ບອກພວກເຮົາ - ການປ່ຽນພຽງແຕ່ເຄິ່ງຫນຶ່ງຂອງຄູ່ທີ່ຈັບຄູ່ໂດຍທົ່ວໄປຈະເຮັດໃຫ້ເກີດສຽງລົບກວນແລະການສວມໃສ່ຢ່າງໄວວາ, ເຖິງແມ່ນວ່າທັງສອງພາກສ່ວນຈະຖືກຕ້ອງຕາມຂະຫນາດ.

FAQ ຜູ້ຊື້

FAQ ຜູ້ຊື້

  • ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງເກຍເບວສກ້ຽວວຽນ ແລະເກຍບິດເບວຊື່?ເສັ້ນແຂ້ວ: ແຂ້ວ bevel ຊື່ແລ່ນ radially ແລະມີສ່ວນຮ່ວມໃນທົ່ວຄວາມກວ້າງຂອງເຂົາເຈົ້າໃນຄັ້ງດຽວ, ໃນຂະນະທີ່ແຂ້ວ bevel ກ້ຽວວຽນແມ່ນ curved ດັ່ງນັ້ນການ sweeps ຄ່ອຍໆຈາກປາຍຫນຶ່ງຂອງແຂ້ວອີກ. ຮູບແບບໂຄ້ງເຮັດໃຫ້ການທັບຊ້ອນກັນທີ່ສູງຂຶ້ນ, ດັ່ງນັ້ນການໂຫຼດໄດ້ຖືກແບ່ງປັນໂດຍແຂ້ວຫຼາຍ, ການແລ່ນແມ່ນ smoother ແລະງຽບ, ການສວມໃສ່ແມ່ນຫຼາຍ, ແລະ pinion ສາມາດຕັດດ້ວຍແຂ້ວຫນ້ອຍເຖິງ 5 ແຂ້ວ.
  • ເຈົ້າສາມາດສ້າງເກຍກ້ຽວວຽນກັບຮູບແຕ້ມຂອງຂ້ອຍຫຼືຈາກຕົວຢ່າງບໍ?ແມ່ນແລ້ວ. ສົ່ງຮູບແຕ້ມທີ່ມີຂະຫນາດຫຼືເຄື່ອງມືຕົວຢ່າງທີ່ມີໂມດູນ, ຈໍານວນແຂ້ວ, ມຸມກ້ຽວວຽນ, ອັດຕາສ່ວນ, ເຈາະແລະວັດສະດຸ. ພວກເຮົາຢືນຢັນວ່າເລຂາຄະນິດກົງກັບເຄື່ອງມືທີ່ມີຢູ່ແລ້ວຫຼືຕ້ອງການການຕິດຕັ້ງເຄື່ອງຕັດໃຫມ່, ອ້າງອີງຕາມຄວາມເຫມາະສົມ, ແລະສາມາດສະຫນອງຕົວຢ່າງໃນປະມານ 20 ມື້ເຮັດວຽກ.
  • ວັດສະດຸ ແລະການປິ່ນປົວຜິວໜ້າມີຫຍັງແດ່?ເຫຼັກໂລຫະປະສົມແລະ C45 ສໍາລັບແຮງບິດສູງ, ສະແຕນເລດທີ່ທົນທານຕໍ່ການກັດກ່ອນ, ແລະທອງເຫລືອງ, ທອງແດງ, ອາລູມິນຽມຫຼື POM ສໍາລັບການນໍາໃຊ້ສີມ້ານຫຼືບໍ່ມີແມ່ເຫຼັກ. ການປິ່ນປົວພື້ນຜິວປະກອບມີການເຄືອບສັງກະສີແລະ nickel, passivation, oxidation, anodization, Geomet, Dacromet, oxide ສີດໍາ, phosphatizing, ການເຄືອບຝຸ່ນແລະ electrophoresis. ບອກພວກເຮົາສະພາບແວດລ້ອມແລະພວກເຮົາຈະແນະນໍາຫນຶ່ງ.
  • ຂ້ອຍຄວນສັ່ງຄູ່ທີ່ຈັບຄູ່ກັນໄດ້ບໍ?ສັ່ງຄູ່ທີ່ຈັບຄູ່. ເກຍເກຍກ້ຽວວຽນຖືກ lapped ແລະຮູບແບບການຕິດຕໍ່ຂອງພວກເຂົາຖືກກວດສອບເປັນຊຸດ, ດັ່ງນັ້ນການປ່ຽນເກຍດຽວຂອງຄູ່ທີ່ມີຢູ່ແລ້ວມັກຈະເຮັດໃຫ້ເກີດສຽງລົບກວນແລະການເລັ່ງການສວມໃສ່ເຖິງແມ່ນວ່າທັງສອງພາກສ່ວນວັດແທກຢ່າງຖືກຕ້ອງ. ຖ້າພຽງແຕ່ຫນຶ່ງເກຍເສຍຫາຍ, ສົ່ງໃຫ້ພວກເຮົາທັງສອງເພື່ອໃຫ້ການທົດແທນສາມາດຈັບຄູ່ກັບພາກສ່ວນທີ່ມີຊີວິດຢູ່.
  • ເປັນຫຍັງເກຍເກຍກ້ຽວວຽນຈຶ່ງຕ້ອງການລູກປືນພິເສດ?ເນື່ອງຈາກມຸມ helix ໃນເສັ້ນແຂ້ວ, ເກຍສ້າງແຮງດັນຕາມແກນຕາມ shaft ນອກເຫນືອຈາກການໂຫຼດ tangential ແລະ radial. ແບຣງຕ້ອງຖືກເລືອກເພື່ອເອົາແຮງດັນນັ້ນ - ໂດຍທົ່ວໄປແລ້ວເປັນມ້ວນ tapered ຫຼືການຈັດການການຕິດຕໍ່ເປັນລ່ຽມ - ຊຶ່ງເປັນເຫດຜົນທີ່ວ່າຄູ່ bevel ກ້ຽວວຽນໄດ້ຖືກລະບຸທີ່ດີທີ່ສຸດຮ່ວມກັນກັບ shaft ແລະ bearing.
  • ຄວາມທົນທານ, ເວລານໍາແລະເງື່ອນໄຂການຈ່າຍເງິນຂອງເຈົ້າແມ່ນຫຍັງ?ຄວາມທົນທານແມ່ນຂຶ້ນກັບຄຸນນະສົມບັດແລະລະດັບຄວາມແມ່ນຍໍາ, ຕັ້ງແຕ່ 0.001 ມມເຖິງ 0.1 ມມໃນທົ່ວຄອບຄົວ; ບອກພວກເຮົາ backlash ແລະຄວາມຕ້ອງການຮູບແບບການຕິດຕໍ່ຂອງທ່ານແລະພວກເຮົາຈະຢືນຢັນວ່າຊັ້ນຮຽນທີ່ບັນລຸໄດ້. ຕົວຢ່າງໃຊ້ເວລາປະມານ 20 ມື້ເຮັດວຽກແລະການຜະລິດຈໍານວນຫຼາຍ 25 ມື້, ລາຄາຕົວຢ່າງແມ່ນ USD 2-100 ກັບການຂົນສົ່ງດ່ວນທີ່ຈ່າຍໂດຍລູກຄ້າ, ແລະເງື່ອນໄຂການຈ່າຍເງິນແມ່ນ T / T ຫຼື L / C.

ທີ່ກ່ຽວຂ້ອງ

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງແລະການອ່ານເພີ່ມເຕີມ

ຂໍໃບສະເໜີລາຄາເກຍກ້ຽວວຽນ

ສົ່ງຮູບແຕ້ມຂອງທ່ານ, ຕົວຢ່າງ, ຫຼືໂມດູນທີ່ຕ້ອງການ, ອັດຕາສ່ວນ, ແຮງບິດແລະຊອງຈົດຫມາຍ. ພວກເຮົາຢືນຢັນເລຂາຄະນິດ, ເກຣດຄວາມແມ່ນຍໍາແລະວັດສະດຸ, ແລະຕອບກັບດ້ວຍລາຄາແລະເວລານໍາພາຍໃນ 24 ຊົ່ວໂມງ.

ສົ່ງສອບຖາມດຽວນີ້

* ຄວາມທົນທານ, ເວລານໍາແລະຕົວເລກລາຄາແມ່ນເປັນຂອບເຂດໃນທົ່ວຄອບຄົວຜະລິດຕະພັນແລະໄດ້ຮັບການຢືນຢັນຕໍ່ຄໍາສັ່ງຕໍ່ກັບຮູບແຕ້ມ. ເກຍ bevel ກ້ຽວວຽນແມ່ນສະຫນອງໃຫ້ເປັນຄູ່ທີ່ຈັບຄູ່; ກະລຸນາຢືນຢັນຕົວເລກການຫາຄູ່ກ່ອນສັ່ງ.
