Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340
  • Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340
  • Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340

Slip Clutch PTO Shaft ສໍາລັບ Disc Mower 1340

ຂາຍສົ່ງ slip clutch PTO shaft ທົດແທນສໍາລັບ Disc Mower 1340 / Hesston 1340 ແລະ 1345. ການປະກອບ CV ຄູ່ 55N ທົດແທນການຮ່ວມ 80 ອົງສາ CV ຢູ່ຂ້າງລົດໄຖນາແລະ 50 ອົງສາ CV ຮ່ວມຢູ່ດ້ານ discbine. ການເຊື່ອມຕໍ່ລົດໄຖນາແມ່ນປົກກະຕິ 1.375-21; ການ​ເຊື່ອມ​ຕໍ່​ປະ​ຕິ​ບັດ​ແມ່ນ 1.50 "ຮອບ clamp​; ການ​ກໍ່​ສ້າງ​ນໍາ​ໃຊ້ 1-3/8 " 6-spline ສິ້ນ​ສຸດ​. ຄີກົ້ມຄວາມສຽດສີຂອງຈານຄູ່ແມ່ນຕັ້ງຢູ່ທີ່ 2,800 N·m slip torque ແລະ re-engages ຫຼັງຈາກ overload. ຈໍານວນພາກສ່ວນ 14656849, 82-14656849 ແລະ 83-14656849 ແມ່ນລະບຸໄວ້ສໍາລັບການປະກອບສໍາເລັດ, ປະຕິບັດເຄິ່ງຫນຶ່ງແລະລົດໄຖນາເຄິ່ງຫນຶ່ງ. ຄວາມເຂົ້າກັນໄດ້ປະກອບມີ Hesston 1340/1345, ເລືອກ CaseIH 8312, Massey Ferguson PTD 12 ແລະ New Idea 5512. MOQ, ການປັບແຕ່ງແລະເວລານໍາແມ່ນຖືກອ້າງອີງຕໍ່ຄໍາສັ່ງຫຼັງຈາກຈໍານວນສ່ວນແລະຂະຫນາດການເຊື່ອມຕໍ່ຖືກຢືນຢັນ.

ຂາຍຍົກ OEM ທົດແທນ · Driveline ເຄື່ອງຕັດຫຍ້າ

ຂາຍສົ່ງ Slip Clutch PTO Shaft ສໍາລັບເຄື່ອງຕັດຫຍ້າ 1340 — ຂໍ້ມູນຈໍາເພາະ, MOQ, ການປັບແຕ່ງ & ເວລານໍາສໍາລັບ Hesston 1340/1345 ແລະເຄື່ອງຕັດແຜ່ນດິດທີ່ເຂົ້າກັນໄດ້

ນີ້ແມ່ນການທົດແທນ slip clutch PTO shaft ສໍາລັບ Disc Mower 1340 ແລະກຸ່ມ Hesston 1340/1345. ຫນ້າແມ່ນສ້າງຂຶ້ນ ປະມານສາມການກວດສອບທີ່ຕັດສິນໃຈວ່າ shaft ເຫມາະ: ມຸມຮ່ວມກັນ CV ໃນແຕ່ລະດ້ານ, ລົດໄຖນາແລະ. ປະຕິບັດຂະຫນາດການເຊື່ອມຕໍ່, ແລະແຮງບິດເລື່ອນທີ່ປົກປ້ອງກ່ອງເກຍບິດ. ຕົວເລກສ່ວນສໍາລັບການສໍາເລັດ ການປະກອບ, ເຄິ່ງປະຕິບັດແລະເຄິ່ງຫນຶ່ງຂອງລົດໄຖນາໄດ້ລະບຸໄວ້ຂ້າງລຸ່ມນີ້ເພື່ອໃຫ້ທ່ານສາມາດຈັບຄູ່ຫນ່ວຍບໍລິການທີ່ມີຢູ່ແລ້ວກ່ອນ ຮ້ອງຂໍໃຫ້ວົງຢືມ.

ວົງຢືມຂາຍສົ່ງຕໍ່ຄໍາສັ່ງ
MOQອ້າງອີງຕາມຄຳສັ່ງ
ການປັບແຕ່ງແຕ້ມຕາມ
ເວລານໍາອ້າງອີງຕາມຄຳສັ່ງ

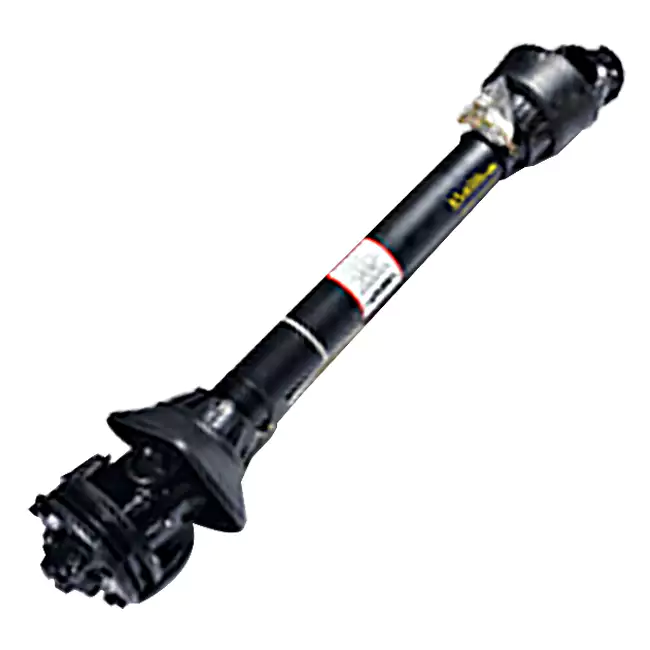

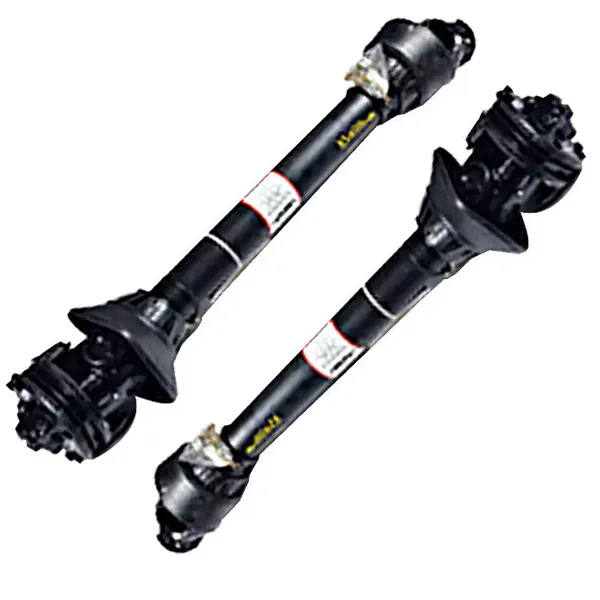

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
ປະກອບ 55N double CV ກັບ clutch slip — ຂ້າງລົດໄຖນາ 80-degree CV, discbine side 50-degree CV.

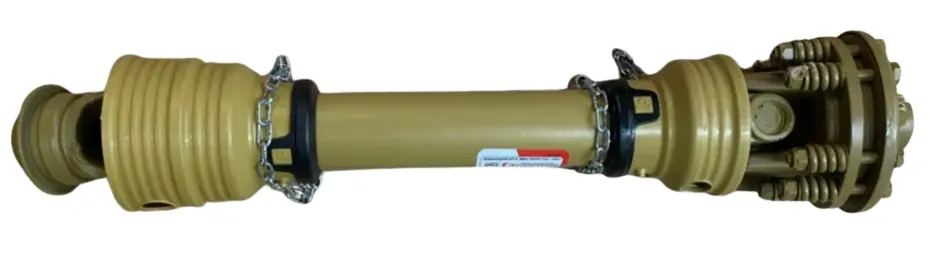

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
ລາຍ​ລະ​ອຽດ Clutch ແລະ yoke — double-plate friction clutch ແລະ 1-3/8 ນິ້ວ 6-spline end.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
ການອ້າງອິງມຸມຮ່ວມ CV — ດ້ານຂ້າງລົດໄຖນາ 80 ອົງສາ ແລະ ດ້ານ discbine 50 ອົງສາ.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
ມຸມເບິ່ງຊິ້ນສ່ວນທີ່ລະເບີດ - ຊຸດຂ້າມ, yokes ທໍ່, ການຕິດຕັ້ງ clutch slip ແລະໄສ້ຄວາມປອດໄພ.
  • ເຮສຕັນ1340/1345
  • CaseIHເລືອກ 8312
  • Massey Fergusonປທ 12
  • ແນວຄວາມຄິດໃໝ່ 5512
  • 55 ນCV ສອງເທົ່າ
  • 2,800 N·mແຮງບິດເລື່ອນ

Driveline ແລະ Clutch

ການອ້າງອີງອຸປະກອນຕົ້ນສະບັບ
55 ນ
ມຸມ CV ຂ້າງລົດໄຖນາ
80 ອົງສາ
ມຸມ CV ຂອງ Discbine-side
50 ອົງສາ
ແກນປ້ອນ
ປົກກະຕິ 1.50" ຮອບ
ລົດໄຖນາ / ປະຕິບັດສິ້ນສຸດລົງ
1-3/8" 6-spline
ການເຊື່ອມຕໍ່ລົດໄຖນາໃນ 14656849
1.375-21
ປະຕິບັດການເຊື່ອມຕໍ່
1.5" RD clamp
ປະເພດ clutch ເລື່ອນ
ແຜ່ນສອງເທົ່າ friction
ແຮງບິດເລື່ອນ
2,800 N·m
ຕັດໄຟເມື່ອໂຫຼດເກີນ
ພາຍໃນ 0.3 ວິນາທີ
ຣີເຊັດຕົນເອງຫຼັງຈາກເລື່ອນ
ພາຍໃນ 30 ວິນາທີ

ການກໍ່ສ້າງແລະການປົກປ້ອງ

ວັດສະດຸ Shaft
ເຫຼັກໂລຫະປະສົມ 40Cr
ການປິ່ນປົວດ້ານ
Dacromet ຕ້ານ rust
ການຕໍ່ຕ້ານການສີດເກືອ
ເກີນ 1,000 ຊົ່ວໂມງ
ການຈັດການປະທັບຕາ
ປະທັບຕານ້ໍາມັນໂຄງກະດູກສາມປາກ + ແຫວນຖອດຊິບແມ່ເຫຼັກ
ປ້ອງກັນຝຸ່ນ
ການປົກຫຸ້ມຂອງຂີ້ຝຸ່ນທີ່ເຕັມໄປດ້ວຍ
ການອ້າງອີງການປົນເປື້ອນ
ISO 4406 18/16 ຫຼັງຈາກ 500 ຊົ່ວໂມງໃນດິນຊາຍ, ຂີ້ຝຸ່ນແລະນ້ໍາຕົກ
ການອ້າງອີງຄວາມໄວຂອງແຜ່ນໃບຄ້າຍຄື
1,800–2,200 rpm
ປຽກ
ການປຽກໄຮໂດລິກ + ການໂຫຼດພາກຮຽນ spring preload
ຕົວຊີ້ບອກການໃສ່
ແຫວນຕົວຊີ້ວັດການສວມໃສ່ສາຍຕາ
ການອ້າງອີງການບໍລິໂພກນໍ້າມັນ
ຫຼຸດລົງ 12% ໃນອຸປະກອນການສະຫນອງ

ຕາຕະລາງຈໍານວນສ່ວນ - ສໍາເລັດສະພາແຫ່ງແລະເຄິ່ງ

55 ນ double CV ປະກອບແລະຕົວເລກສ່ວນເຄິ່ງ shaft
ເລກສ່ວນ ລົດໄຖນາ ປະຕິບັດ ລາຍລະອຽດ
14656849 1.375-21 1.5" RD clamp 55 ນ 80x50 Double CV
82-14656849 ບໍ່ມີ 1.5" RD clamp 55 ນ 50 ອົງສາ CV ເຄິ່ງ (ປະຕິບັດ)
83-14656849 1.375-21 ບໍ່ມີ 55 ນ 80 ອົງສາ CV ເຄິ່ງ (ລົດໄຖນາ)

ການປະກອບທີ່ສົມບູນແມ່ນຈໍານວນສ່ວນທີ່ຈະສັ່ງໃນເວລາທີ່ທັງສອງ halves ໄດ້ຖືກທົດແທນ. ຖ້າຫາກວ່າພຽງແຕ່ລົດໄຖນາເຄິ່ງຫນຶ່ງຫຼື ເຄິ່ງ ຫນຶ່ງ ຂອງ ການ ປະ ຕິ ບັດ ແມ່ນ worn, ຈ ໍ າ ນວນ ເຄິ່ງ shaft ເປັນ ຫນຶ່ງ ໃນ ການ ຈັບ ຄູ່. ທັງສອງ halves ໄດ້ຖືກລະບຸໄວ້ແຍກຕ່າງຫາກເນື່ອງຈາກວ່າ ມຸມ CV ແຕກຕ່າງກັນລະຫວ່າງຂ້າງລົດໄຖນາແລະດ້ານ discbine. ສໍາລັບຄໍາຮ້ອງສະຫມັກເຄື່ອງຕັດຫຍ້າອື່ນໆ, ເບິ່ງPTO shaft ສໍາລັບ discbinesປະເພດ.

ຊິ້ນສ່ວນຜະລິດຕະພັນ — ໝາຍເລກອ້າງອີງສຳລັບການປ່ຽນບໍລິການ

ພາກສ່ວນການບໍລິການໂດຍໝາຍເລກອ້າງອີງ ແລະຖັນຕົວເລກສ່ວນ
ອ້າງອີງ ບໍ່. ຊື່ສ່ວນ 147129 147134 147248
1 ຊຸດຂ້າມ 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 ທໍ່ເພດຍິງ End Yoke 151050 151070 151070
4 ທໍ່ພາຍໃນ 151090 151092 151092
5 Slip Clutch Assembly — — —
6 ທໍ່ຊາຍ End Yoke 151045 151065 151065
7 ທໍ່ນອກ 151091 151093 151093
8 ລົດໄຖນາ End Yoke 151035 151055 151055
9 ຕັດການເຊື່ອມຕໍ່ດ່ວນ 170110 170110 170110
10 ໄສ້ຄວາມປອດໄພ 124310 124315 124315
10 ໄສ້ຄວາມປອດໄພ Eurocardan 124311 124316 124316

ຕາຕະລາງພາກສ່ວນແມ່ນສໍາລັບການທົດແທນການບໍລິການຂອງອົງປະກອບສ່ວນບຸກຄົນ. ເມື່ອສັ່ງຊື້ shaft ທົດແທນທີ່ສົມບູນ, ໃຊ້ຈໍານວນສ່ວນປະກອບໃນຕາຕະລາງທີ່ຜ່ານມາ. ກວ້າງກວ່າໄລຍະ shaft PTOລາຍ​ຊື່​ສາຍ​ການ​ກະ​ສິ​ກໍາ​ອື່ນໆ​ ປະເພດ.

ພຶດຕິກໍາ Clutch — ສິ່ງທີ່ການຕັ້ງຄ່າ 2,800 N·m ປົກປ້ອງ

ໃນລະຫວ່າງການຕັດຫຍ້າປົກກະຕິ

ສະຖານະ Clutch
ມີສ່ວນພົວພັນ
ແຮງບິດຖ່າຍທອດ
ສູງເຖິງ 2,800 Nm
ການອ້າງອີງຄວາມໄວຂອງແຜ່ນໃບຄ້າຍຄື
1,800–2,200 rpm
ປຽກ
ໄຮໂດລິກ + ລຶະເບິ່ງໃບໄມ້ຜລິ

clutch friction ແຜ່ນສອງແມ່ນຕິດຢູ່ໃນຂະນະທີ່ເຄື່ອງຕັດຫຍ້າກໍາລັງຕັດຕາມປົກກະຕິ. ການ damping ບົບໄຮໂດຼລິກແລະ ການຈັດວາງ preload ພາກຮຽນ spring ແມ່ນມີຈຸດປະສົງເພື່ອຮັກສາຄວາມໄວຂອງແຜ່ນໃບຄ້າຍຄືຄວາມຫມັ້ນຄົງໃນເວລາທີ່ຄວາມຕ້ານທານການເຫນັງຕີງຂອງເປີ້ນພູແລະຊຸ່ມ ດິນ.

ເມື່ອເຄື່ອງຕັດຫຍ້າຕີກ້ອນຫີນ ຫຼືຮາກ

ສະຖານະ Clutch
ເລື່ອນ
ການ​ຕັດ​ໄຟ​
ພາຍໃນ 0.3 ວິນາທີ
ຣີເຊັດ
ຣີເຊັດຕົນເອງພາຍໃນ 30 ວິນາທີ
ກວດເຊັກສວມໃສ່
ແຫວນຕົວຊີ້ວັດການສວມໃສ່ສາຍຕາ

clutch slip ແມ່ນສ່ວນຫນຶ່ງທີ່ເອົາການຊ໊ອກແທນທີ່ຈະເປັນ disbine gearbox ໄດ້. ພາກຮຽນ spring ປັບດ້ວຍຕົນເອງ ລະ​ບົບ​ຟື້ນ​ຟູ​ການ​ສົ່ງ​ຕໍ່​ຫຼັງ​ຈາກ​ການ​ລົບ​ລ້າງ​ອຸ​ປະ​ສັກ​, ແລະ​ວົງ​ການ​ຊີ້​ບອກ​ການ​ສວມ​ໃສ່​ເຮັດ​ໃຫ້​ການ​ອ້າງ​ອີງ​ທາງ​ສາຍ​ຕາ​ ສໍາລັບເວລາທີ່ແຜ່ນ clutch ຕ້ອງການຄວາມສົນໃຈ.

ແຮງບິດເລື່ອນ 2,800 N·m ແມ່ນຕົວເລກທີ່ລະບຸໄວ້ໃນວັດສະດຸຜະລິດຕະພັນທີ່ສະຫນອງ. ຢືນຢັນການຕັ້ງຄ່າຕໍ່ກັບການ ຮູບແບບເຄື່ອງຕັດຫຍ້າ ແລະລົດໄຖນາ PTO ກ່ອນທີ່ຈະສັ່ງຊື້. ສໍາ​ລັບ​ການ​ຈັບ​ຄູ່​ການ​ປະ​ຕິ​ບັດ driveline​, ເບິ່ງ​PTO shaft ສໍາລັບ discbines New Hollandຫນ້າເປັນການອ້າງອີງຂ້າມສໍາລັບການຕັ້ງຄ່າດ້ານ discbine.

ກ່ອນທີ່ທ່ານຈະຂໍໃບສະເໜີລາຄາ

  1. ຢືນຢັນຕົວແບບເຄື່ອງຕັດຫຍ້າ ແລະເລກສ່ວນທີ່ມີຢູ່

    Disc Mower 1340, Hesston 1340/1345, ເລືອກ CaseIH 8312, Massey Ferguson PTD 12 ແລະ New Idea 5512 ເປັນການອ້າງອີງຄວາມເຂົ້າກັນໄດ້ໃນວັດສະດຸທີ່ສະໜອງໃຫ້. ເລກສ່ວນ shaft ທີ່ມີຢູ່ແລ້ວແມ່ນວິທີທີ່ໄວທີ່ສຸດເພື່ອຢືນຢັນການທົດແທນ.

  2. ຢືນຢັນລົດໄຖນາ PTO spline

    ການປະກອບທີ່ສົມບູນ 14656849 ແມ່ນລະບຸໄວ້ກັບການເຊື່ອມຕໍ່ລົດໄຖນາ 1.375-21. ຖ້າລົດໄຖນາໃຊ້ stub PTO ທີ່ແຕກຕ່າງກັນ, ຢືນຢັນລົດໄຖນາເຄິ່ງຫນຶ່ງແຍກຕ່າງຫາກໂດຍໃຊ້ 83-14656849 ຫຼືທຽບເທົ່າ.

  3. ຢືນຢັນການເຊື່ອມຕໍ່ປະຕິບັດ

    ດ້ານການຈັດຕັ້ງປະຕິບັດແມ່ນລະບຸໄວ້ເປັນຕົວຍຶດ RD 1.5 "ຢູ່ໃນການປະກອບທີ່ສົມບູນແລະໃນເຄິ່ງຫນຶ່ງປະຕິບັດ 82-14656849. ຖ້າວັດສະດຸປ້ອນ discbine ໃຊ້ clamp ຫຼື yoke ທີ່ແຕກຕ່າງກັນ, ຢືນຢັນການປະຕິບັດເຄິ່ງຫນຶ່ງກ່ອນທີ່ຈະສັ່ງ.

  4. ຢືນ​ຢັນ​ສະ​ພາບ​ການ torque slip ແລະ clutch​

    clutch ຖືກກໍານົດຢູ່ທີ່ 2,800 N·m ໃນວັດສະດຸທີ່ສະຫນອງ. ຖ້າ clutch ທີ່ມີຢູ່ແລ້ວໄດ້ຖືກປັບຫຼື mower ແລ່ນ gearbox ທີ່ແຕກຕ່າງກັນ, ຢືນຢັນການຕັ້ງຄ່າ slip ຕໍ່ກັບຄູ່ມື mower ກ່ອນທີ່ຈະມີການທົດແທນທີ່ໄດ້ຖືກອ້າງອີງ.

MOQ, ການປັບແຕ່ງແລະເວລານໍາແມ່ນຖືກອ້າງອີງຕໍ່ຄໍາສັ່ງເພາະວ່າພວກເຂົາຂຶ້ນກັບວ່າຄໍາສັ່ງແມ່ນສໍາລັບການສໍາເລັດ ການປະກອບຫຼືເຄິ່ງ shaft, ແລະວ່າຂະຫນາດການເຊື່ອມຕໍ່ກົງກັບຕົວເລກມາດຕະຖານ. ບໍ່ມີຫຍັງຢູ່ໃນໜ້ານີ້ ຄໍາຫມັ້ນສັນຍາກັບ MOQ ຄົງທີ່ຫຼືເວລານໍາທີ່ຈະບໍ່ຖືສໍາລັບການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນ. ສໍາລັບ driveline ທີ່ກ່ຽວຂ້ອງ ປະເພດ, ເບິ່ງPTO shaft ສໍາລັບເຄື່ອງປະສົມອາຫານຊ່ວງ.

ສົ່ງຕົວແບບ Mower ແລະເລກສ່ວນທີ່ມີຢູ່

ສົ່ງແບບຈໍາລອງເຄື່ອງຕັດຫຍ້າ, ຈໍານວນສ່ວນ shaft ທີ່ມີຢູ່ແລ້ວແລະລົດໄຖນາ PTO spline. ພວກເຮົາຈະຢືນຢັນວ່າ ການປະກອບສົມບູນ 14656849, ການປະຕິບັດເຄິ່ງຫນຶ່ງ 82-14656849 ຫຼືເຄິ່ງຫນຶ່ງຂອງລົດໄຖນາ 83-14656849 ແມ່ນຖືກຕ້ອງ ຈັບຄູ່, ແລະອອກໃບສະເຫນີລາຄາທີ່ມີ MOQ ແລະເວລານໍາສໍາລັບການຕັ້ງຄ່ານັ້ນ.
