PTO Shaft ສໍາລັບ Case IH Round Balers
  • PTO Shaft ສໍາລັບ Case IH Round BalersPTO Shaft ສໍາລັບ Case IH Round Balers
  • PTO Shaft ສໍາລັບ Case IH Round BalersPTO Shaft ສໍາລັບ Case IH Round Balers

PTO Shaft ສໍາລັບ Case IH Round Balers

PTO shaft ສໍາລັບ Case IH round balers — ກວມເອົາ RB444, RB454, RB455A, RB464, RB554 ແລະ RB564, ບວກກັບ RB454 Silage ແລະ RB454 Rotor Cutter variants. CAT4 ແລະ CAT5 drivelines ຄວາມໄວຄົງທີ່ທີ່ມີ clutch friction; input spline 1.375-6 ຫຼື 1.375-21 ຂຶ້ນກັບລົດໄຖນາ; ຄວາມຕ້ອງການພະລັງງານ 40–100 hp (30–75 kW). ການອ້າງອີງແຮງບິດຂອງ Clutch ຈາກ 1,000 N·m (CAT3/S4) ເຖິງ 1,800 N·m (CAT4/S6). ສົ່ງຕົວແບບ baler ແລະລົດໄຖນາ PTO spline ຂອງທ່ານ - ພວກເຮົາຢືນຢັນປະເພດ driveline, ແຮງບິດຂອງ clutch ແລະຄວາມຍາວຂອງ shaft, ແລະສົ່ງຄືນລາຄາໂຮງງານພາຍໃນ 24 ຊົ່ວໂມງ.

ການທົດແທນ OEM · Case IH RB Series

PTO Shaft ສໍາລັບ Case IH Round Balers — CAT4 & CAT5 Constant Velocity Drivelines, 1.375-6 / 1.375-21 Spline

shaft baler PTO ມົນລົ້ມເຫລວໃນຫນຶ່ງໃນສອງວິທີ: ການຮ່ວມທົ່ວໄປບໍ່ສາມາດເອົາມຸມລ້ຽວຢູ່ທີ່. headland, ຫຼື clutch ບໍ່ slip ໃນ torque ທີ່ຖືກຕ້ອງແລະ gearbox ໃຊ້ເວລາຊ໊ອກແທນ. ໜ້ານີ້ ລາຍ​ຊື່​ຂະ​ຫນາດ shaft​, ພະ​ລັງ​ງານ​ທີ່​ຕ້ອງ​ການ​ແລະ​ຕົວ​ເລກ​ສ່ວນ clutch ສໍາ​ລັບ Case IH RB444​, RB454​, RB455A​, RB464​, RB554 ແລະ balers RB564, ດັ່ງນັ້ນທ່ານສາມາດຈັບຄູ່ shaft ທົດແທນກັບຮູບແບບ baler ທີ່ທ່ານແລ່ນຕົວຈິງ.

Baler Models Covered

6 ຕົວແບບພື້ນຖານ RB444, RB454, RB455A, RB464, RB554, RB564 — ບວກກັບ RB454 Silage ແລະ RB454 Rotor Cutter variants.

ຂະໜາດຂອງເສັ້ນສາຍ

CAT4/CAT5 ເສັ້ນຂັບເຄື່ອນດ້ວຍຄວາມໄວຄົງທີ່ທີ່ມີຄັອດ friction. ການປ້ອນຂໍ້ມູນ spline 1.375-6 ຫຼື 1.375-21 ຂຶ້ນກັບລົດໄຖນາ.

ຄວາມຕ້ອງການພະລັງງານ

40-100 ມ້າ ຈາກ 30 kW ໃນ RB444 ເຖິງ 75 kW ໃນ RB454 Rotor Cutter. ລາຍລະອຽດເຕັມຢູ່ໃນຕາຕະລາງຂ້າງລຸ່ມນີ້.

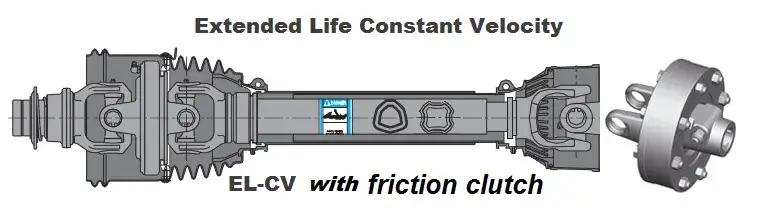

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO shaft assembly — constant velocity joint, friction clutch ແລະ 1.375-6 input yoke.

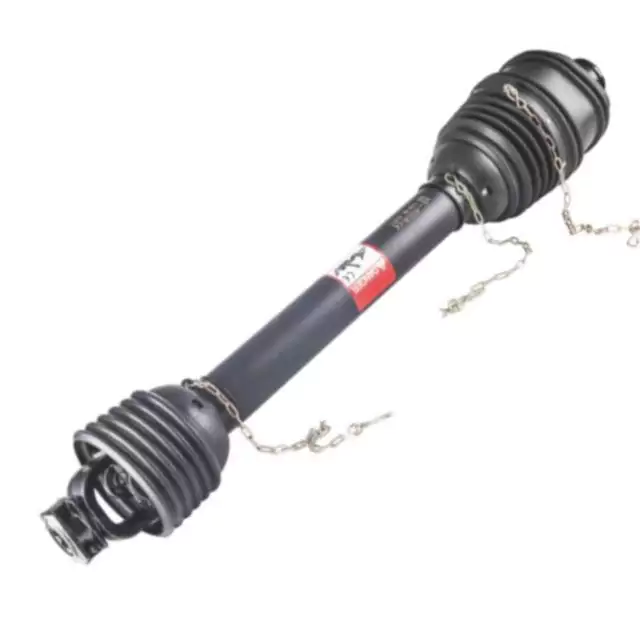

PTO shaft for Case IH round balers — clutch end and spline detail
ປາຍຂອງ Clutch ແລະລາຍລະອຽດ spline — ດ່ວນ, disconnect yoke ແລະ shield bearing.

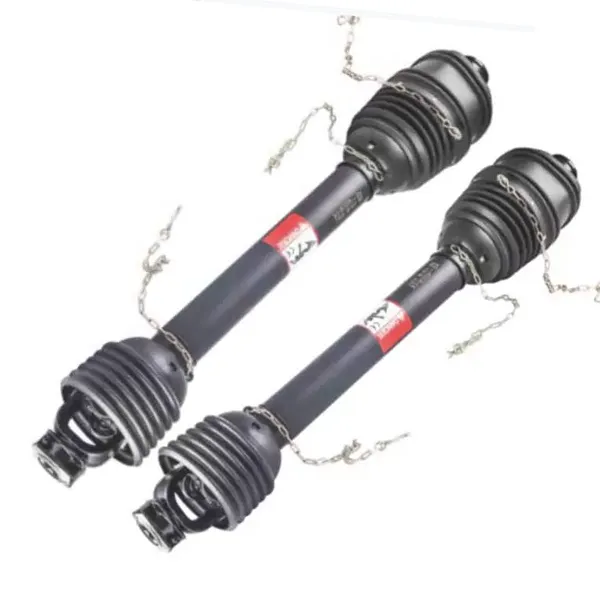

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ທາງເລືອກ yoke ປ້ອນຂໍ້ມູນ — 1.375-6 ແລະ 1.375-21 spline, ຈັບຄູ່ກັບລົດໄຖນາ PTO stub.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
ການ​ຂັດ​ກະ​ດູກ​ກະ​ດູກ​ແລະ​ການ​ຕັ້ງ​ຄ່າ​ສະ​ຖານ​ທີ່​ຕັດ — ຈຸດ​ເລື່ອນ​ປົກ​ປັກ​ຮັກ​ສາ​ກະ​ເປົາ baler​.

ຕາຕະລາງຕົວແບບ — ຂະຫນາດ PTO Shaft ແລະພະລັງງານທີ່ຕ້ອງການໂດຍ Baler

Case IH round baler model — ຂະຫນາດ shaft ແລະຄວາມຕ້ອງການພະລັງງານ PTO
ຕົວແບບ Baler ຂະຫນາດ PTO Shaft ຕ້ອງການ PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silage CAT4 65 (48)
ເຄື່ອງຕັດ Rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH ຮຽກ​ຮ້ອງ​ໃຫ້ CAT4 ຫຼື CAT5 drivelines ຄວາມ​ໄວ​ຄົງ​ທີ່​ຂຶ້ນ​ກັບ​ຮູບ​ແບບ​ການ, ມີ clutch friction. ເຄື່ອງຕັດ Rotor RB454 ແມ່ນຕົວແປດຽວໃນຂອບເຂດນີ້ທີ່ຕ້ອງການ CAT5 ກັບ 100 hp (75 kW) input — ຖ້າ ລົດ​ໄຖ​ນາ​ຂອງ​ທ່ານ​ຢູ່​ຂ້າງ​ລຸ່ມ​ນີ້​ຮູບ​ແບບ​ນັ້ນ​, ຢືນ​ຢັນ​ການ​ກໍ່​ສ້າງ baler ກ່ອນ​ທີ່​ຈະ​ສັ່ງ​.

Constant velocity PTO shaft part number reference for Case IH round balers
ການອ້າງອິງ PTO ຄວາມໄວຄົງທີ່ — CAT3 ຜ່ານ CAT5, 540 ແລະ 1000 rpm ຕົວເລກພື້ນຖານ.

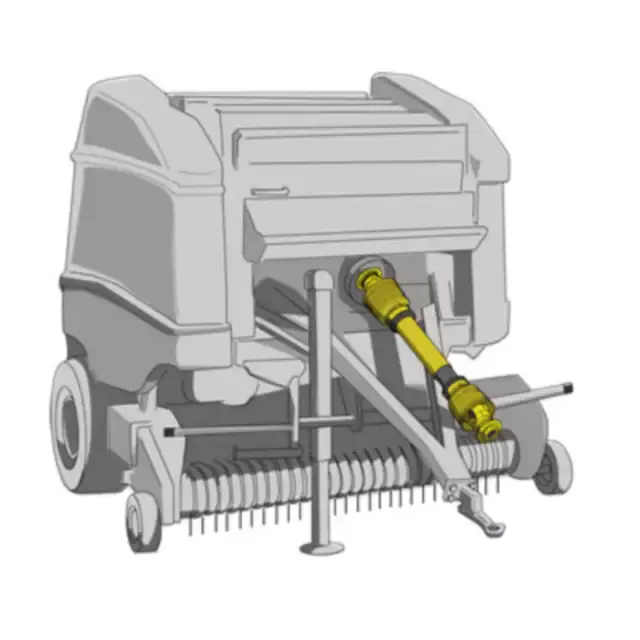

PTO shaft installed on a round baler in field operation
ການ​ຕິດ​ຕັ້ງ​ພາກ​ສະ​ຫນາມ — ມຸມ shaft ແລະ​ການ​ເກັບ​ກູ້​ໄສ້​ຢູ່​ໃນ​ການ​ປ້ອນ​ຂໍ້​ມູນ baler​.

Constant Velocity PTO ແລະ Clutch Part Numbers

ຄວາມໄວຄົງທີ່ PTO — ຕົວເລກສ່ວນພື້ນຖານຕາມປະເພດ ແລະລົດໄຖນາ spline
CV PTO ລົດໄຖນາ Spline ເລກສ່ວນພື້ນຖານ
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT friction clutches ສໍາລັບ 1.375-6 spline input
ຂະໜາດສາກົນ ແຮງບິດ (N·m) ເລກສ່ວນ
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635E41203R
CAT4/S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

ຕົວເລກສ່ວນຂ້າງເທິງແມ່ນຈຸດອ້າງອີງສໍາລັບການຈັບຄູ່ shaft ກັບ baler ແລະລົດໄຖນາປະສົມປະສານ. ຖ້າເຈົ້າ baler ໃຊ້ທີ່ແຕກຕ່າງກັນປະຕິບັດເຄິ່ງຫນຶ່ງຫຼື stub ລົດໄຖນາແມ່ນ 1.750-20 spline, ສົ່ງຮູບແບບແລະພວກເຮົາຈະ ຢືນຢັນການປະສົມທີ່ຖືກຕ້ອງ. ກວ້າງກວ່າPTO shaft ສໍາລັບ balers ໄດ້ຕະຫຼອດໄລຍະກວມເອົາຍີ່ຫໍ້ baler ອື່ນໆເຊັ່ນດຽວກັນ.

ສິ່ງ​ທີ່​ຕັດ​ສິນ​ໃຈ​ວ່າ Shaft ເຫມາະ​ແລະ​ສຸດ​ທ້າຍ​

  1. ຈັບຄູ່ປະເພດ driveline ກັບຮູບແບບ baler

    CAT4 ແລະ CAT5 ບໍ່ສາມາດແລກປ່ຽນກັນໄດ້ໃນໄລຍະນີ້. RB444, RB454 ແລະ RB455A ແລ່ນ CAT4; RB464​, RB554 ແລະ RB564 ແລ່ນ CAT5; ເຄື່ອງຕັດ Rotor RB454 ຍັງຕ້ອງການ CAT5. Fitting shaft CAT4 ກັບ baler ວ່າ ການຮຽກຮ້ອງ CAT5 ອອກຈາກການຮ່ວມກັນພາຍໃຕ້ການປະເມີນຢູ່ໃນມຸມ headland, ເຊິ່ງເປັນບ່ອນທີ່ຄວາມລົ້ມເຫລວກ່ອນໄວອັນຄວນທີ່ສຸດ ເລີ່ມ.

  2. ຈັບຄູ່ສາຍຂາເຂົ້າກັບລົດໄຖນາ, ບໍ່ແມ່ນ baler

    ດ້ານ baler ແມ່ນການແກ້ໄຂໂດຍການປະຕິບັດ, ແຕ່ດ້ານຂອງລົດໄຖນາແມ່ນຂຶ້ນກັບລົດໄຖນາທີ່ທ່ານກໍາລັງໃຊ້. 1.375-6 ແມ່ນທົ່ວໄປ 540 rpm stub; 1.375-21 ແມ່ນ 1000 rpm stub; 1.750-20 ປາກົດຢູ່ໃນພະລັງງານທີ່ສູງຂຶ້ນ ລົດໄຖນາ. ການສົ່ງແບບຈໍາລອງລົດໄຖນາແລະຮູບ PTO stub ແມ່ນວິທີທີ່ໄວທີ່ສຸດເພື່ອຢືນຢັນວ່າຈະເຫມາະກັບ yoke ໃດ. ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ກໍາ​ລັງ​ປັບ​ປຸງ​ການ​ປະ​ຕິ​ບັດ​ໄດ​, ເບິ່ງ​PTO shaftໝວດໝູ່ສຳລັບລະດັບເຕັມ.

  3. ຕັ້ງ clutch friction ກັບ baler, ບໍ່ກັບລົດໄຖນາ

    clutch friction ແມ່ນຢູ່ທີ່ນັ້ນເພື່ອ slip ກ່ອນທີ່ baler gearbox ໃຊ້ເວລາໂຫຼດຊ໊ອກ. ຊຸດ clutch ສູງເກີນໄປ ຈະສົ່ງສັນຍານຊ໊ອກກົງເຂົ້າໄປໃນກ່ອງເກຍ; ຕັ້ງຕ່ໍາເກີນໄປ, ມັນຫຼຸດໃນລະຫວ່າງການ baling ປົກກະຕິ. FT ຕາຕະລາງ clutch ຂ້າງເທິງໃຫ້ແຮງບິດອ້າງອີງຕໍ່ຂະຫນາດທົ່ວໄປ — 1,000 N·m ສໍາລັບ CAT3/S4, 1,800 N·m ສໍາລັບ CAT4/S6 ແລະ 1,450 N·m ສໍາລັບ CAT5/S8.

  4. ກວດເບິ່ງມຸມ shaft ແລະການເກັບກູ້ໄສ້ຢູ່ headland ໄດ້

    ຂໍ້ຕໍ່ຄວາມໄວຄົງທີ່ທົນທານຕໍ່ມຸມລ້ຽວທີ່ໃຫຍ່ກວ່າການເຊື່ອມທົ່ວໄປມາດຕະຖານ, ແຕ່ໄສ້. ຍັງຕ້ອງການການເກັບກູ້ຢູ່ໃນ lock ເຕັມ. ຖ້າ shaft ລຸ່ມອອກຫຼືໄສ້ຕິດຕໍ່ກັບ drawbar ທີ່ headland, ຮ່ວມ​ກັນ​ຈະ​ລົ້ມ​ເຫຼວ​ຕົ້ນ​ໂດຍ​ບໍ່​ສົນ​ເລື່ອງ​ຂອງ​ການ​ຈັດ​ອັນ​ດັບ. ຮູບພາບຂ້າງເທິງສະແດງໃຫ້ເຫັນມຸມເປົ້າຫມາຍຢູ່ທີ່ ການປ້ອນຂໍ້ມູນ baler. ສໍາລັບ balers ຈາກຜູ້ຜະລິດອື່ນໆ, ໄດ້PTO shaft ສໍາລັບ Krone round balersຫນ້າລາຍຊື່ຈຸດອ້າງອີງທຽບເທົ່າ.

ສົ່ງຕົວແບບ Baler ແລະລົດໄຖນາ PTO Spline ຂອງເຈົ້າ

ບອກພວກເຮົາຮູບແບບ baler (RB444 ຫາ RB564) ແລະລົດໄຖນາ PTO stub (1.375-6, 1.375-21 ຫຼື 1.750-20). ພວກເຮົາຈະ ຢືນຢັນປະເພດ driveline, ແຮງບິດຂອງ clutch ແລະຄວາມຍາວຂອງ shaft, ແລະສົ່ງຄືນລາຄາໂຮງງານໂດຍກົງ - ໂດຍປົກກະຕິ ພາຍໃນ 24 ຊົ່ວໂມງ. ຄວາມຍາວແບບກຳນົດເອງ ແລະການຕັ້ງຄ່າໄສ້ມີໃຫ້. ຖ້າການປະຕິບັດຂອງເຈົ້າໃຊ້ a ກ່ອງເກຍທີ່ບໍ່ແມ່ນມາດຕະຖານ, ໄດ້ເກຍກະເສດໄລຍະອາດຈະກ່ຽວຂ້ອງ.
