ເຄື່ອງມືແມ່ທ້ອງ duplex

ສະເພາະຜະລິດຕະພັນ

ເຄື່ອງມືຫນີບຂອງແມ່ພິມ duplex ຫຼືຄູ່ສົມທົບກັບຫນອນທີ່ຖືກອອກແບບດ້ວຍໂມດູນທີ່ແຕກຕ່າງກັນເລັກນ້ອຍແລະມີເສັ້ນຜ່າກາງທີ່ແຕກຕ່າງກັນເລັກນ້ອຍ, ສ້າງມຸມອື່ນໆທີ່ແຕກຕ່າງກັນໃນໂປຣໄຟລ໌. ຜົນໄດ້ຮັບນີ້ເຮັດໃຫ້ເກີດຄວາມຫນາຂອງແຂ້ວຫນາຂື້ນເທື່ອລະກ້າວພ້ອມກັບຄວາມຍາວຂອງແມ່ທ້ອງແລະຊ່ອງຫວ່າງທີ່ແຄບລົງ, ອະນຸຍາດໃຫ້ມີການຄວບຄຸມ backlash ທີ່ຊັດເຈນ.

ຢູ່ໃນລໍ້ແມ່ທ້ອງ, The Modules ທີ່ແຕກຕ່າງກັນຜະລິດຄູນທີ່ມີປະໂຫຍດເພີ່ມເຕີມແລະເສັ້ນຜ່າສູນກາງແຜ່ນຮູບວົງມົນໃສ່ແຕ່ລະແຜ່ນ, ປະກອບເປັນຂໍ້ມູນດ້ານຫນ້າແລະດ້ານຫນ້າ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ຄວາມຫນາຂອງແຂ້ວແລະຊ່ອງຫວ່າງຍັງຄົງສອດຄ່ອງກັບຮອບຮອບຂອງລໍ້.

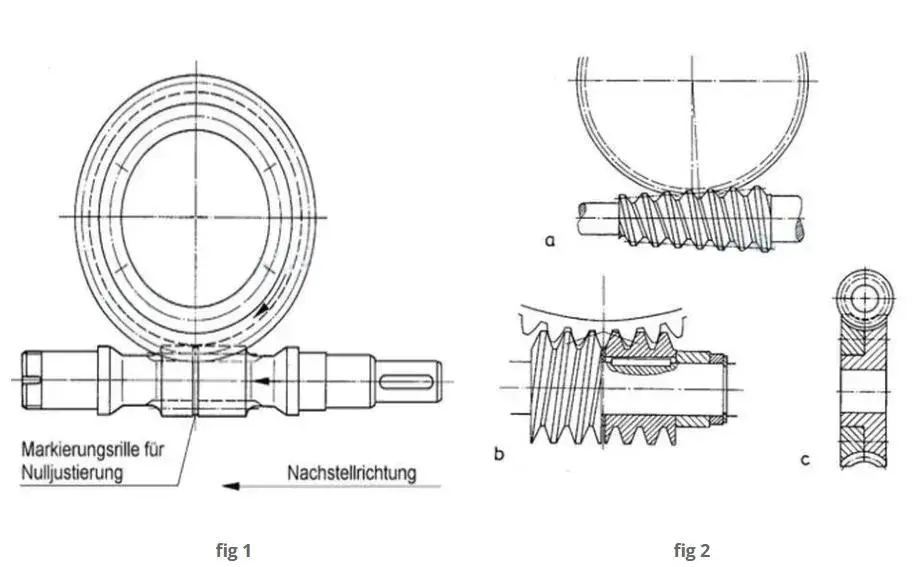

Backlash ໄດ້ຖືກປັບໂດຍການປ່ຽນແມ່ທ້ອງເພື່ອວາງຄວາມຫນາຂອງແຂ້ວທີ່ເຫມາະສົມກັບລໍ້, ໃຫ້ບັນລຸລະດັບ backlash ທີ່ຕ້ອງການ (ເບິ່ງຮູບ 1). ວິທີການນີ້ຊ່ວຍໃຫ້ການປັບງ່າຍ, ການປັບຕົວທີ່ງ່າຍໃນລະຫວ່າງການຕິດຕັ້ງແລະການປັບຕົວຢ່າງຕໍ່ເນື່ອງສໍາລັບເຄື່ອງມືທີ່ມີການຕິດຕໍ່ຫຼືມີອາການ.

ວິທີການປັບຕົວແທນທາງເລືອກປະກອບມີ: ການປັບປ່ຽນໄລຍະທາງສູນໂດຍໃຊ້ສູນກາງ eccentric ສໍາລັບແມ່ທ້ອງແລະລໍ້; ການເຄື່ອນຍ້າຍຂອງແມ່ທ້ອງທີ່ຫນຽວ (ຮູບ 2A); ການແຍກຫນອນອອກເປັນສອງສ່ວນທີ່ສາມາດຫມູນວຽນໄດ້ຫຼືປ່ຽນຍາດພີ່ນ້ອງເຊິ່ງກັນແລະກັນ (ລະບົບ Ott, ຮູບທີ 2B); ຫຼືແບ່ງວົງລໍ້ອອກເປັນສອງແຜ່ນທີ່ສາມາດປັບໄດ້ (ຮູບ 2c).

ບັນທຶກຄວາມລະມັດລະວັງຂອງສະພາ

ເຄື່ອງມືຂອງ Raydafon Dupelex ຂອງພວກເຮົາມີແຂ້ວທີ່ແຕກຕ່າງກັນໃນດ້ານຊ້າຍແລະຂວາ, ສະນັ້ນເຄື່ອງມືແມ່ທ້ອງຕ້ອງໄດ້ຮັບການສອດຄ່ອງໃນລະຫວ່າງການຕິດຕັ້ງ. ນີ້ແມ່ນຂັ້ນຕອນສໍາຄັນສອງສາມຢ່າງທີ່ຕ້ອງຈື່:

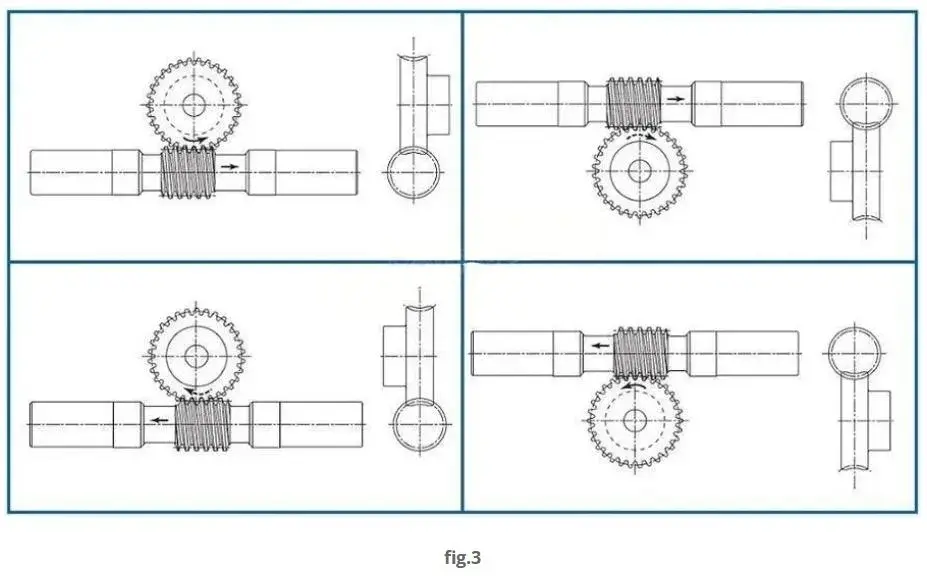

ກ່ອນການຕິດຕັ້ງ, ໃຫ້ກວດເບິ່ງຄໍາສັ່ງຂອງສະພາແຫ່ງ. ເຄື່ອງມືຫນອນຫນອນແຕ່ລະເຄື່ອງແລະເຄື່ອງມືແມ່ທ້ອງຄູ່ມີລູກສອນຢູ່ເທິງມັນ, ເຊິ່ງແມ່ນການຕິດຕັ້ງ "ເຂັມທິດ". ໃນເວລາທີ່ຕິດຕັ້ງ, ຈາກທາງຫນ້າ, ທ່ານຕ້ອງໄດ້ຮັບປະກັນວ່າລູກສອນຂອງເຄື່ອງມືແມ່ທ້ອງແລະ Pear Pear Point ໃນທິດທາງດຽວກັນ (ເບິ່ງຮູບທີ 3). ຖ້າທິດທາງຂອງລູກສອນຈະຖືກປ່ຽນຄືນຫຼືເຮັດໃຫ້ຜິດ, ໄລຍະຫ່າງຂອງສູນຂອງເຄື່ອງມືແມ່ທ້ອງຈະໃຫຍ່ເກີນໄປແລະມັນຈະບໍ່ເຫມາະສົມເກີນໄປ. ເຖິງແມ່ນວ່າມັນຈະຖືກຕິດຕັ້ງເປົ່າ, ເຄື່ອງມືທີ່ມີບັນຫາກໍ່ຈະມີບັນຫາ, ແລະມັນຈະບໍ່ໃຊ້ເວລາດົນນານສໍາລັບແຂ້ວທີ່ຈະລົ້ມລົງຫຼືຈະຊັກຊ້າສິ່ງຕ່າງໆ!

ການກວດສອບຕໍາແຫນ່ງອ້າງອີງ

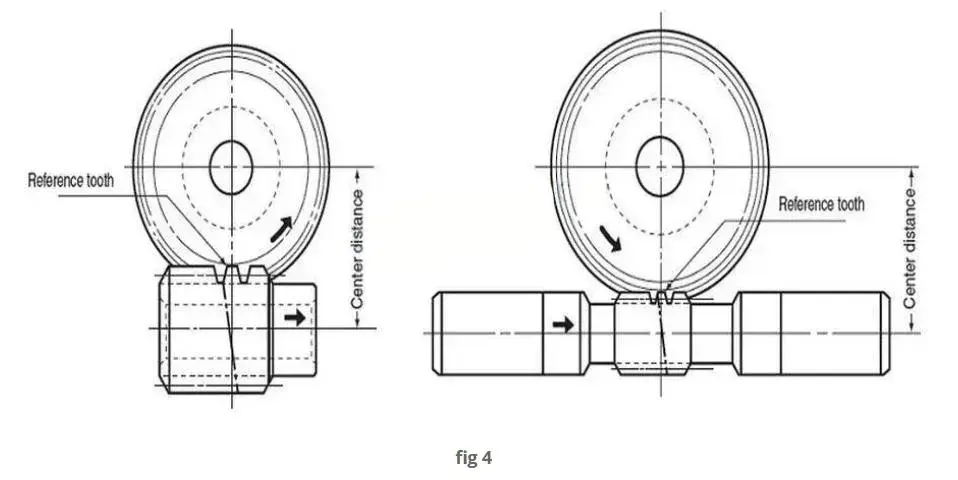

A V-Groove (60 °, 0.3 ມມເລິກ) ໃນຂອບເຂດຂອງແຂ້ວທີ່ມີແຂ້ວເລື່ອຍໆຫມາຍເຖິງແຂ້ວອ້າງອີງ. ເຄື່ອງມືທີ່ກໍານົດໄວ້ໃນລະດັບທີ່ໃກ້ກັບ -ROLIVE-ZERLASH (± 0.045) ເມື່ອເສັ້ນແຂ້ວກະສານອ້າງອີງຂອງວົງຈອນຂອງ Worm ຢູ່ໃນສູນກາງ "A" (ເບິ່ງຮູບ 4).

ຄຸນນະສົມບັດຜະລິດຕະພັນ

Raydafon, ຜູ້ຜະລິດທີ່ໄດ້ສ້າງຕັ້ງຂຶ້ນໃນລະດັບການສົ່ງກົນຈັກໃນປະເທດຈີນ, ໄດ້ຮັບການສະຫນອງລູກຄ້າຫຼາຍຄົນໂດຍລາຄາທີ່ມີຄຸນນະພາບສູງພ້ອມກັບນັກຫັດຖະກໍາທີ່ດີເລີດ. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກອອກແບບມາເພື່ອສະພາບການເຮັດວຽກທີ່ສັບສົນ, ແລະອີກສາມຂໍ້ໄດ້ປຽບຂອງ Core ເຮັດໃຫ້ການດໍາເນີນງານຂອງອຸປະກອນທີ່ບໍ່ເສຍຄ່າ.

ການອອກແບບ motulus ຄູ່, ການສົ່ງຕໍ່ທີ່ມີປະສິດທິພາບຫຼາຍຂື້ນ ເຄື່ອງມືຫນອນທອງແດງທີ່ມີຄວາມເຂັ້ມຂົ້ນສູງແມ່ນຖືກຈັບຄູ່ກັບແມ່ທ້ອງເຫຼັກຊີວະລີຊະຫມີ. ຫຼັງຈາກການປັ່ນປ່ວນດ້ວຍມືສອງຄັ້ງ, ການກັດແມ່ນເຄັ່ງຄັດແລະບໍ່ເລື່ອນລົງ, ແລະປະສິດທິພາບໃນລະບົບສາຍສົ່ງແມ່ນສູງກວ່າເຄື່ອງມືຫນອນຫນອນປະຊຸມສະໄຫມ. ໂຮງງານເຄື່ອງຈັກແຜ່ນແພໃນ Zhejiang ລາຍງານວ່າຫຼັງຈາກປ່ຽນເກຍ Worm Duplex ຂອງພວກເຮົາ, ການບໍລິໂພກພະລັງງານຂອງອຸປະກອນຕ່າງໆໄດ້ຖືກຫຼຸດລົງຫຼາຍ.

ການສົ່ງຕໍ່ສອງຂັ້ນຕອນ, ຈຸດຫມາຍສູງສຸດແລະສຽງຕ່ໍາ: ໂຄງສ້າງການສົ່ງຕໍ່ສອງຂັ້ນທີ່ເປັນເອກະລັກສອງແຮງແຮງບິດ, ໃນຂະນະທີ່ເຮັດໃຫ້ມີສຽງດັງກວ່າ. ບໍ່ວ່າຈະເປັນຄວາມຊັດເຈນທີ່ປັບໄຫມເຄື່ອງມືທີ່ຫນັກຫຼືການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງອຸປະກອນການຖ່າຍທອດຂະຫນາດໃຫຍ່, ມັນສາມາດຈັດການໄດ້ງ່າຍ. ໂຮງງານປຸງແຕ່ງອາຫານທີ່ແຂວງກວາງຊານກ່າວວ່າອຸປະກອນທີ່ໃຊ້ໃນການເຮັດໃຫ້ມີສຽງດັງໃນເວລາທີ່ແລ່ນ, ແຕ່ຫຼັງຈາກທີ່ການປ່ຽນແປງຂອງພວກເຮົາແມ່ນງຽບສະຫງັດ.
